MDMSNode "Lighting"

[kalina]

Всем доброго дня!
Хочу представить очередную разработку из серии MDMS (MajorDomo<>MySensors) под названием MDMSNode “Lighting” (далее устройство).

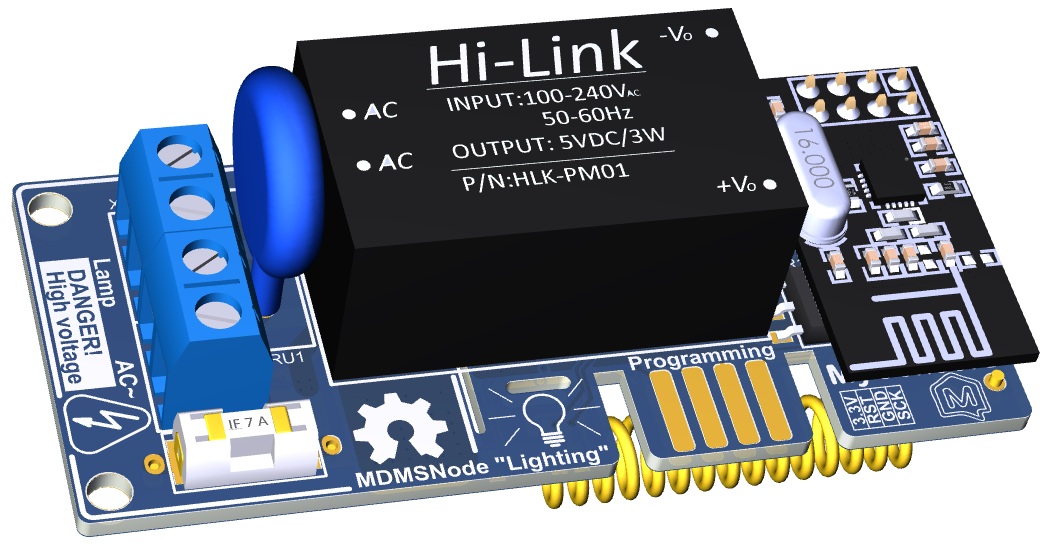

MDMSNode Lighting.jpg (171.27 КБ) 16495 просмотров

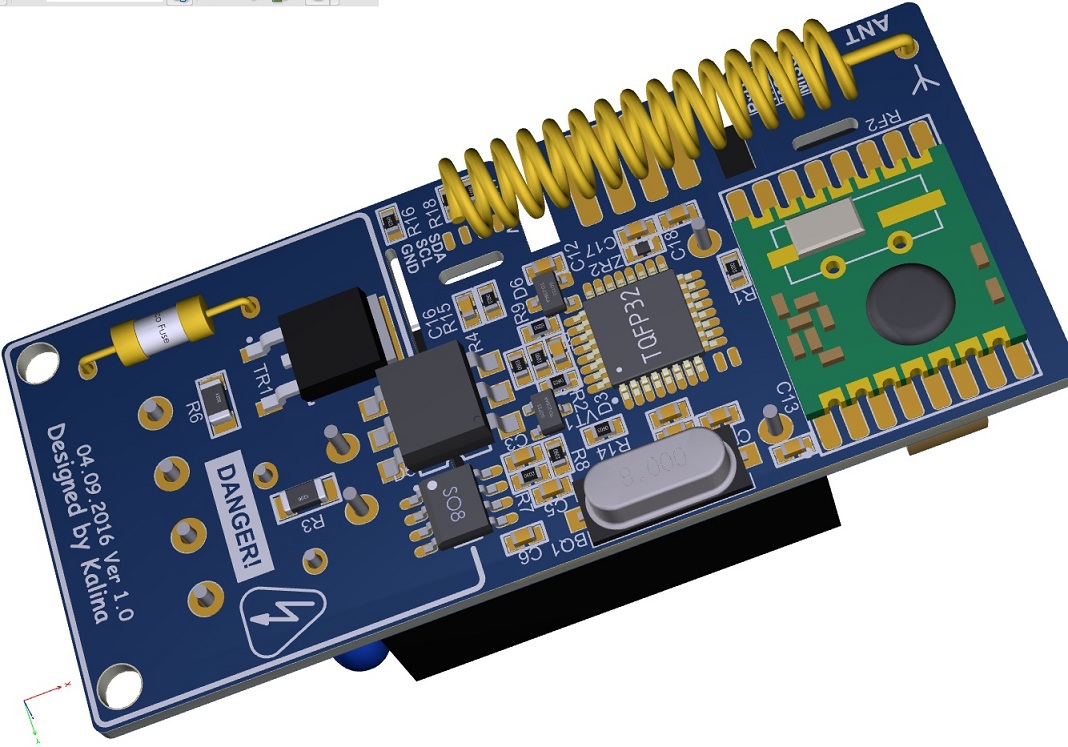

MDMSNode Lighting_2.jpg (221.14 КБ) 16495 просмотров


Данное устройство предназначено для управления домашним освещением. В зависимости от загруженного ПО(скетча), его можно использовать с гейтом MDMSGate (протокол MySensors), с АМС , а также со своими собственными контроллерами.

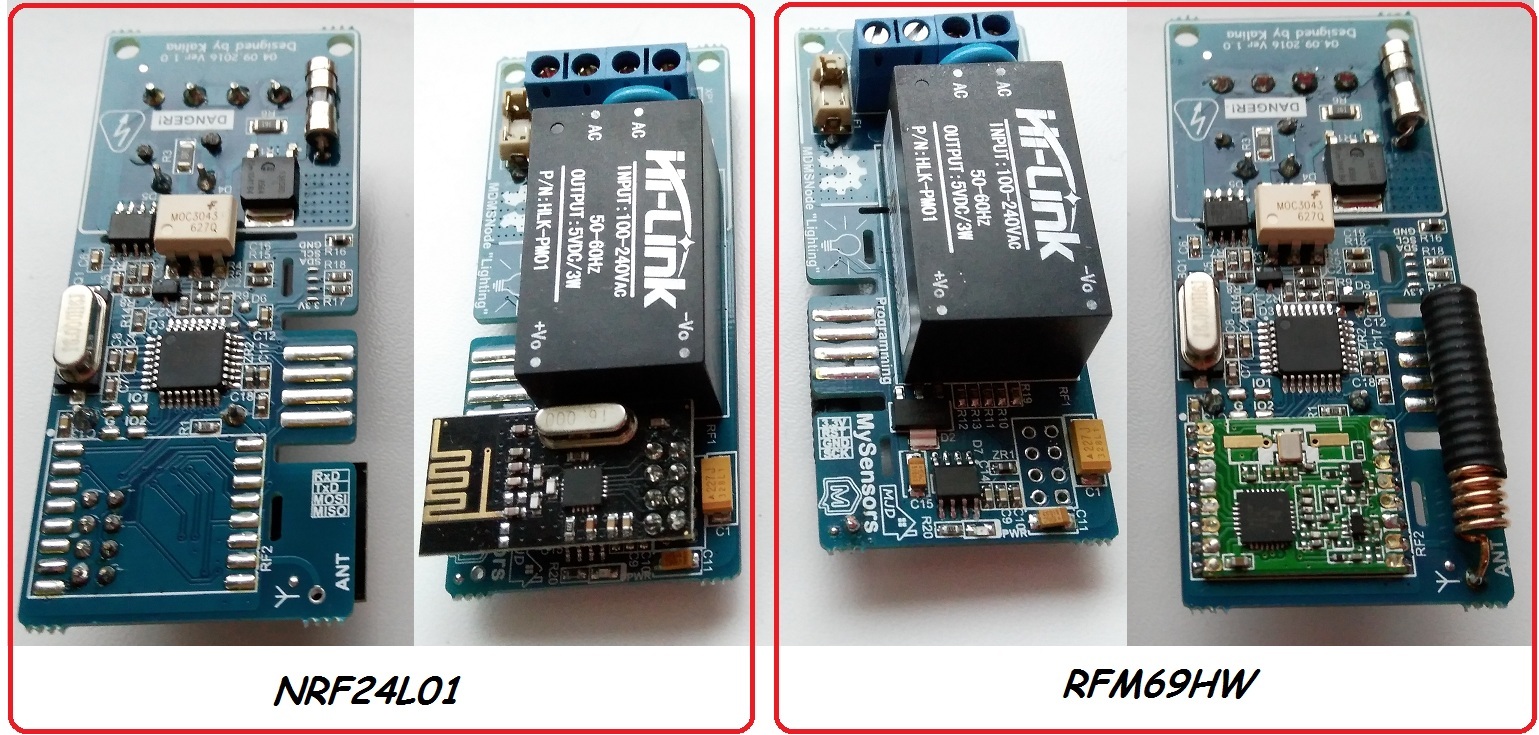

В устройство можно установить один из популярных радиомодулей – nRF24L01(2.4ГГц) или RFM69HW(433-868-915МГц). При установке nRF24L01, цена устройства будет меньше на 3.5$. Использование данных радиомодулей позволит запустить обратную связь с устройством. В канале обратной связи от устройства планируется получать следующую информацию:

• - температура устройства (от термистора или внутреннего термодатчика Atmega328P );
  - потребляемый устройством ток (ACS712-5A) ;
  - состояние устройства (вкл/выкл) ;
  - версию загруженного скетча;
  - и т.д.

Коммутация высоковольтного напряжения осуществляется симистором BT137S в паре с оптосимистором MOC3043. В принципе, это накладывает некоторого рода ограничения на использование «мощной» нагрузки из-за теплового режима, но окончательно сделать выводы можно будет после испытаний. Например, у меня в доме практически все лампы либо светодиодные, либо люминесцентные, думаю, для такой нагрузки данного устройства хватит с запасом. Диммирование не предусмотрено.
Устройство имеет на борту микросхемы:

• - ATSHA204A для аутентификации;
  - M25P40 для обновления скетча по радиоканалу (OTA).

Питание устройства осуществляется от сети переменного тока. Для защиты устройства от скачков напряжения используется варистор в связке с предохранителем. Для предохранителя имеется два посадочных места - обычный (стеклянный выводной) или SMD 1808 (для него установлен держатель). Вторичное напряжение поступает с установленного БП HLK-PM01.
Относительно небольшие габариты устройства (Д-73мм х Ш-32мм х В-15мм) позволят встраивать его непосредственно в светильники, торшеры, люстры и т.д. Корпус для устройства я использовать не буду, помещу его в термоусадочную трубку.

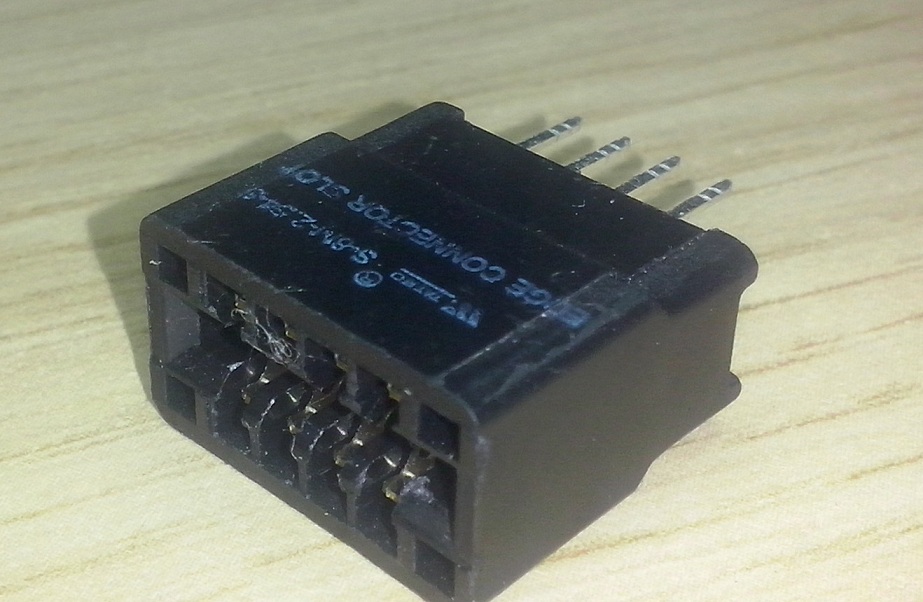

Программирование и отладка устройства осуществляется через вот такой разъём.

SPOILERSPOILER_SHOW

EDGE CONNECTOR.jpg (161.87 КБ) 16495 просмотров

Первое программирование (ISP) - это заливка бутлоадера и установка фьюзов. Дальше, при написании и отладке скетча - работа через переходник USB<>UART. Обновление прошивки в уже установленном устройстве – через радиоканал.

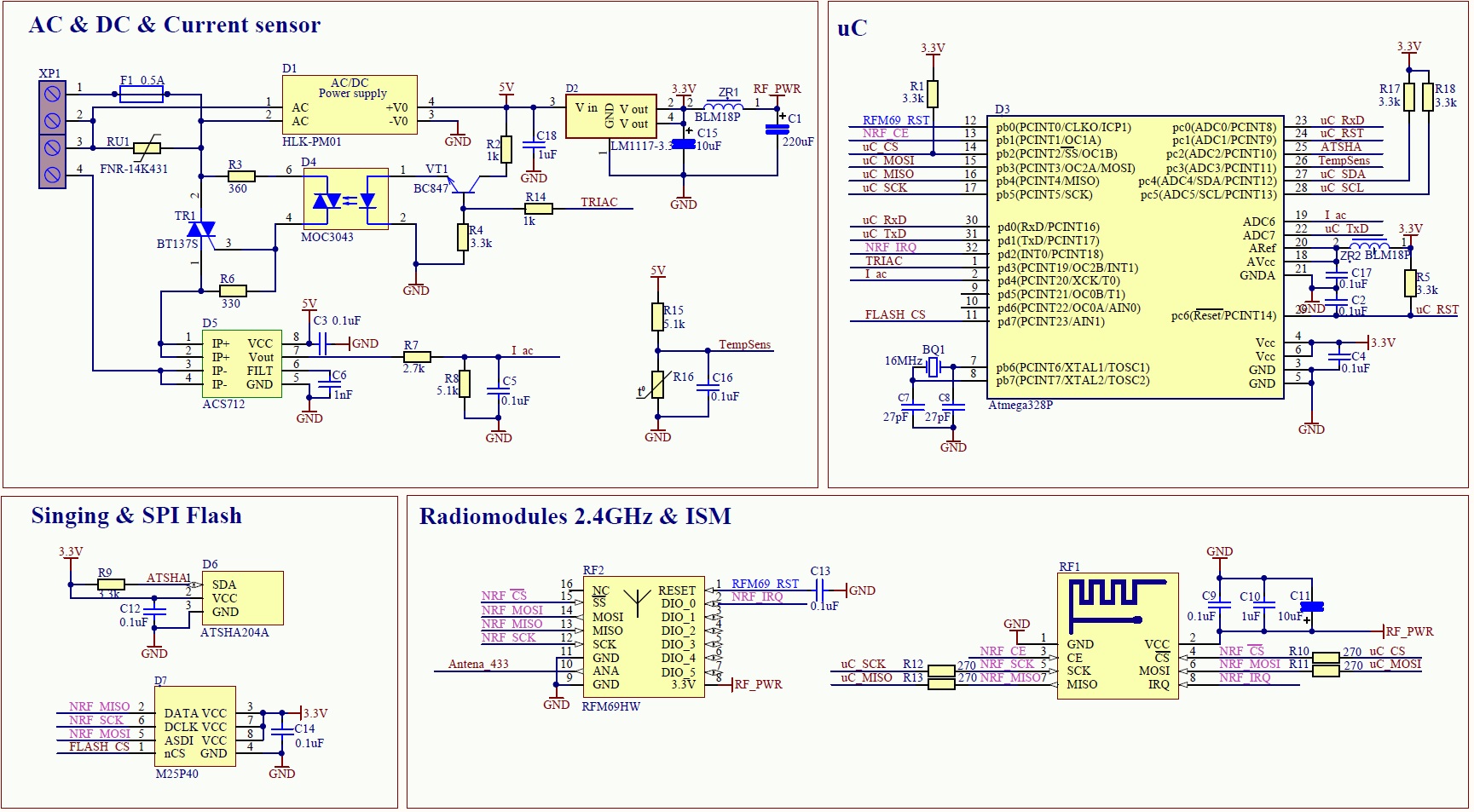

Схема электрическая принципиальная.SPOILER_SHOW

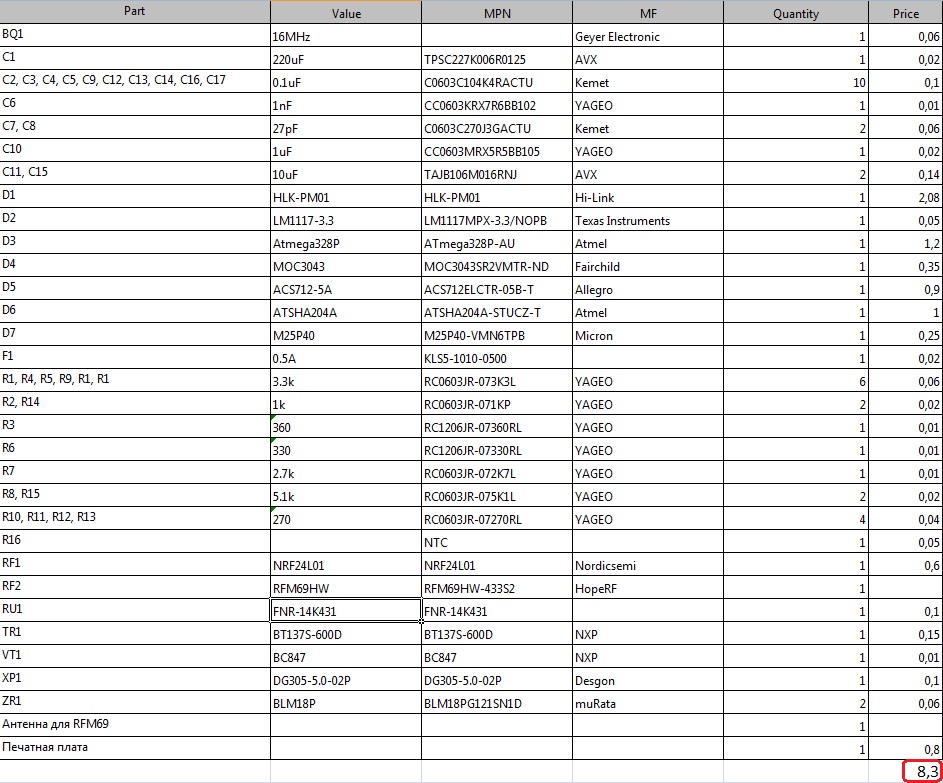

Предварительный расчёт стоимости (без затрат на пайку).SPOILER_SHOW


Кому будет интересно, могу на почту скинуть PDF файл с внешним видом, где устройство можно покрутить в 3D (к сожалению, здесь выкладывать PDF запрещено).

Где можно купить:

• Украина - писать в личные сообщения kalina
• Россия - PayPal - или писать в личные сообщения Ivan

[serghei]

Вообще супер!!! Так держать и дальше!! И сразу пара вопросов. Как я понял , этот девайс можно использовать и программировать как обычную ардуину? То есть если залить скетч сенсора от 015 АМС , то можно удаленно включать что нибудь ? Шикарно получается. И наверное надо обновить первоначальную картинку всей сети , чтобы знать ,что уже реализовано.

[nick7zmail]

Немного не понял - а переменку что коммутирует?

UPD: Сори - пропустил в описании симистор.

[Ivan]

Хорошо бы вывести 2 контакта на кнопку. Тогда можно встраивать это ещё в светильники

Отправлено с моего SM-G7102 через Tapatalk

[Alien]

Супер!!! Цена, конечно, учитывая курс... Но цены с али это не самый дешевый вариант. При оптовой закупке можно еще сэкономить.
Так что кто поближе живет может договориться о "колхозе".
Остается несколько вопросов:
1. Кнопка все-таки желательна. То есть можно сделать две модификации - с кнопкой и без.
2. Возможно будет интерес к такому-же девайсу (с кнопкой) в подрозетник.
3. Нужно протестировать на предмет мощности подключаемых ламп, чтоб озвучить в окончательном варианте.

[Alex]

Да, действительно «так держать», прямо пять баллов. Интересно, по какой (реальной) цене можно будет купить это изделие?

[kalina]

Хорошо бы вывести 2 контакта на кнопку. Тогда можно встраивать это ещё в светильники.

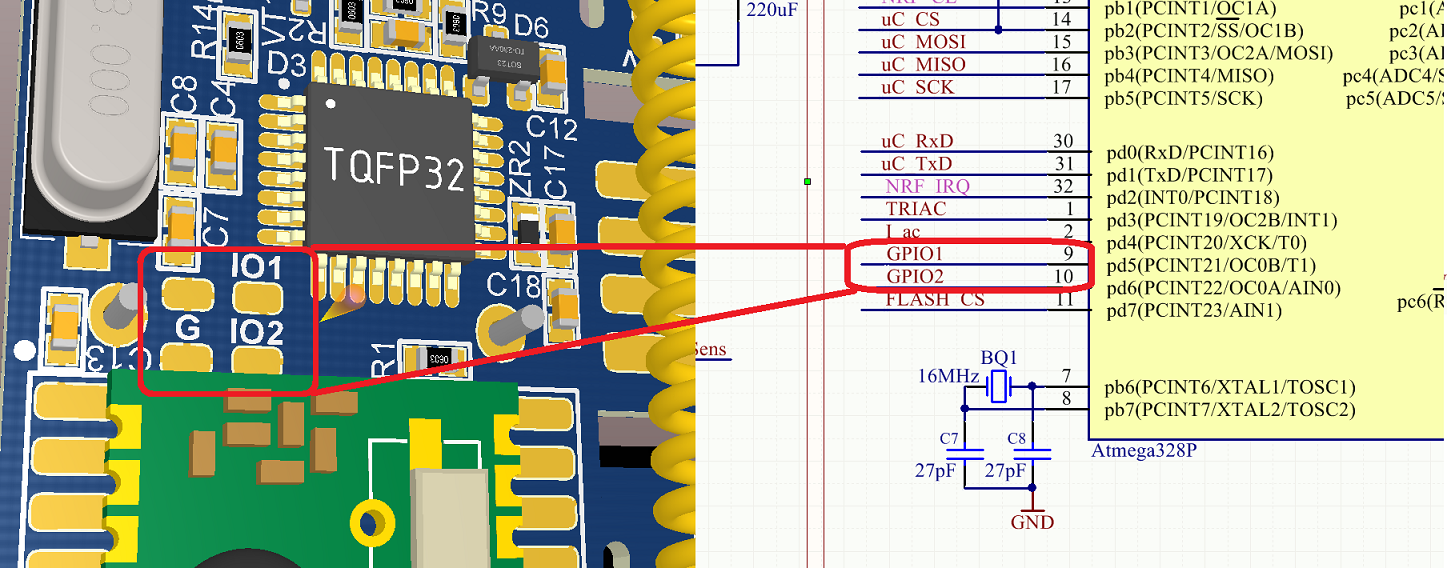

Учитывая нехватку свободного пространства на плате, мне всё-таки удалось выделить 4 smd контактные площадки. 2 из них под GPIO и 2 под GND. Шаг - 2,54.

РисунокSPOILER_SHOW


Как я понял , этот девайс можно использовать и программировать как обычную ардуину?

Да.

То есть если залить скетч сенсора от 015 АМС , то можно удаленно включать что нибудь ?

Возможно, в скетче придётся поправить назначение выводов.

И наверное надо обновить первоначальную картинку всей сети , чтобы знать ,что уже реализовано.

Для этого я сделаю отдельный топик, но первым делом я хочу вынести MDMSGate из топика "Разработка собственного железа".

3. Нужно протестировать на предмет мощности подключаемых ламп, чтоб озвучить в окончательном варианте.

Самому очень интересно, какую нагрузку сможет потянуть данное устройство. Проверю, обязательно отпишусь.

Интересно, по какой (реальной) цене можно будет купить это изделие?

Если паять самому, то столько и будет. ИМХО, при производстве цена должна возрасти не более чем на 3-4$.

[Alex]

Если паять самому, то столько и будет.

Самому в принципе можно, но не особо хочется при таком обилии мелких деталей.

при производстве цена должна возрасти не более чем на 3-4$

Это получается 800 рублей плюс доставка — не сказать, что дёшево, но наверное приемлемо.

Ещё хотелось бы что-то подобное, но на батарейках.

[serghei]

Присоединяюсь к пожеланию , учитывая что все запустилось и 5 сенсоров прекрасно работают на Дуе уже неделю.

[Ivan]

Батареечные можно заказать сдесь. http://majordomo.smartliving.ru/forum/v ... php?t=2219
Чуть позже будет модификация с епром и чипом подписи

Отправлено с моего SM-G7102 через Tapatalk
