MegaLight - контроллер освещения на Arduino Mega 2560+W5100

[olehs]

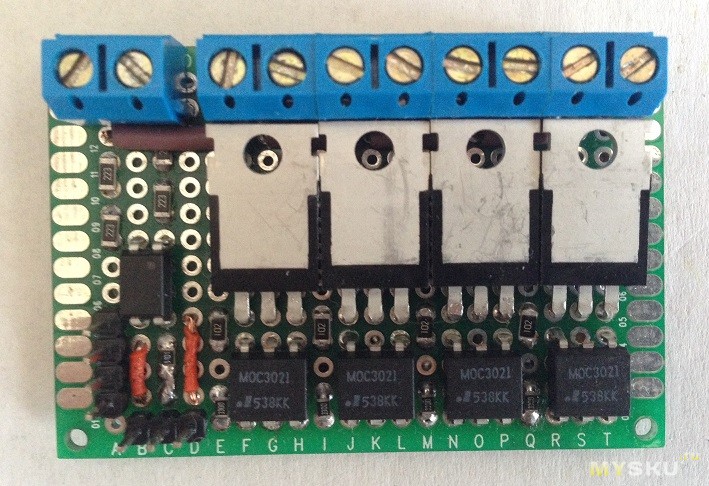

Полностью. Он у меня 4-х канальный.
Пины: 3 - вход, 4,5,6,7 - выход

SPOILERSPOILER_SHOW


[oleglapo]

То есть один вход и четыре выхода, управляются с одного входа одновременно?

[oleglapo]

[olehs]

По-моему, я не очень понял, что такое "вход". На 3-м пине вход прерывания для отслеживания перехода через "0".
Ардуина управляет симисторами через пины 4,5,6,7. Сама Ардуина управляется по сети по протоколу MQTT

[alimovichpro]

Доброго веремени суток . Установил ML2 на arduino mega +w5100 / все работает отлично ! подключил датчик DHT22/11 к 14 пину согласно коду который написал olehs . Добавил обеъект DHTsensor1 и в нем добавил метод temp1. Не могу понять что делать дальше. Подскажите пожалуйста .

[ololenok]

подключил датчик DHT22/11 к 14 пину согласно коду который написал olehs

- на сколько я помню, megalight не умеет в цифровые датчики. Только логическую 1/0 на вход.
Цитирую автора:
1. Buttons - кнопки (выключатели, логические датчики).
2. Relays - реле. Это управляемые логическим уровнем устройства. Позже появилась возможность управления ШИМ
Цепляй кнопки и выходы, а dht22/11 доверь отдельной ардуинке или малине напрямую.

[ololenok]

У меня тут тоже возник вопрос. Кто-то интегрировал нашу мегалайтину с классом "простые устройства"?
Ибо смотрю, как все просто настраивается у "людей" и зависть гнетет, пока леплю костыли из сценариев для взаимодействия устройств.

[serega4ex]

Столкнулся с такой проблемой, как сохранение состояния на Второй версии. Поправьте меня если я не правильно сделал. я в void setup() { поменял местами
if (setupSD()) {
loadAllFromEEPROM(); <====
} else {
saveAllToEEPROM(); <====
и стало сохранять состояния. Я не силен в программирование, но может кто то уже столкнулся с этим

[olehs]

Столкнулся с такой проблемой, как сохранение состояния на Второй версии. Поправьте меня если я не правильно сделал. я в void setup() { поменял местами
if (setupSD()) {
loadAllFromEEPROM(); <====
} else {
saveAllToEEPROM(); <====
и стало сохранять состояния. Я не силен в программирование, но может кто то уже столкнулся с этим

Там все правильно: если вставлена карточка - считать с нее и сохранить в EEPROM. Если карточки нет - загрузить настройки из EEPROM.

[serega4ex]

Столкнулся с такой проблемой, как сохранение состояния на Второй версии. Поправьте меня если я не правильно сделал. я в void setup() { поменял местами
if (setupSD()) {
loadAllFromEEPROM(); <====
} else {
saveAllToEEPROM(); <====
и стало сохранять состояния. Я не силен в программирование, но может кто то уже столкнулся с этим

Там все правильно: если вставлена карточка - считать с нее и сохранить в EEPROM. Если карточки нет - загрузить настройки из EEPROM.

Так вот я поменял как написал выше, и в мониторе порта видно что сейчас происходит загрузка c SD, а до замены строк с начало сохраняет, потом загружает.....мне и показалось это странным.
