Разработка собственного железа

[kalina]

Вчера наткнулся вот на такой проект.

2AA Sensor Board + RPI Gateway + RGBW Dimmer.jpg (93.36 КБ) 9072 просмотра

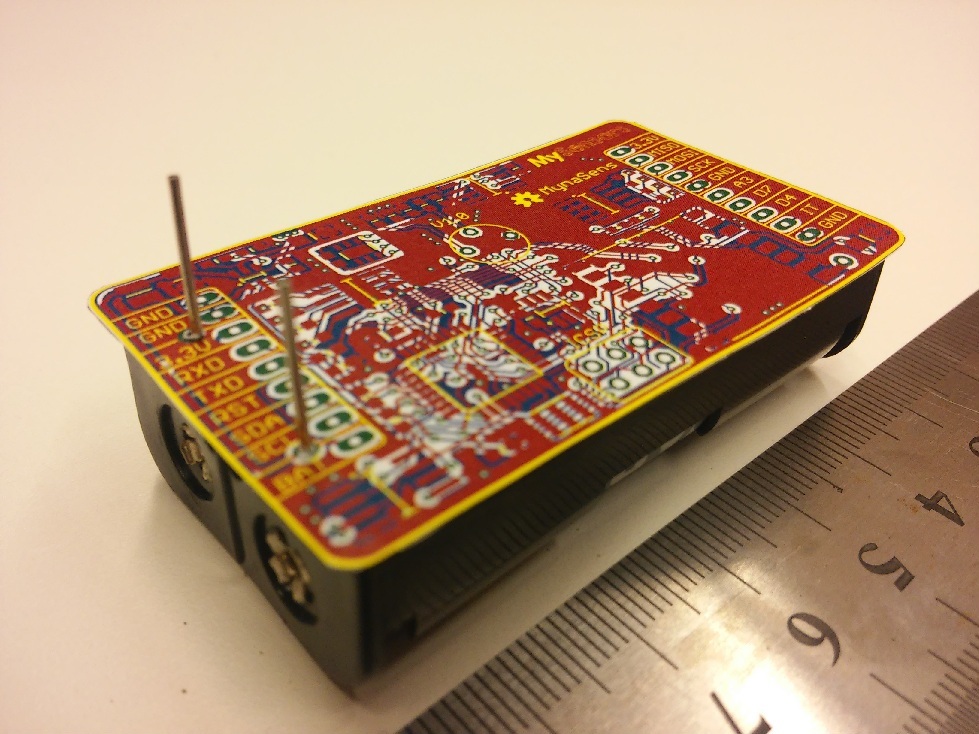

2AA Sensor Board + RPI Gateway + RGBW Dimmer_2.jpg (221.01 КБ) 9064 просмотра

Там используется DC/DC MCP16252. Мне понравилось как паяется держатель для батареек.

[begemot]

Вчера наткнулся вот на такой проект.

а откуда там берется питание для лед ленты?

[kalina]

а откуда там берется питание для лед ленты?

Думаю заводится от БП на контакт LED+

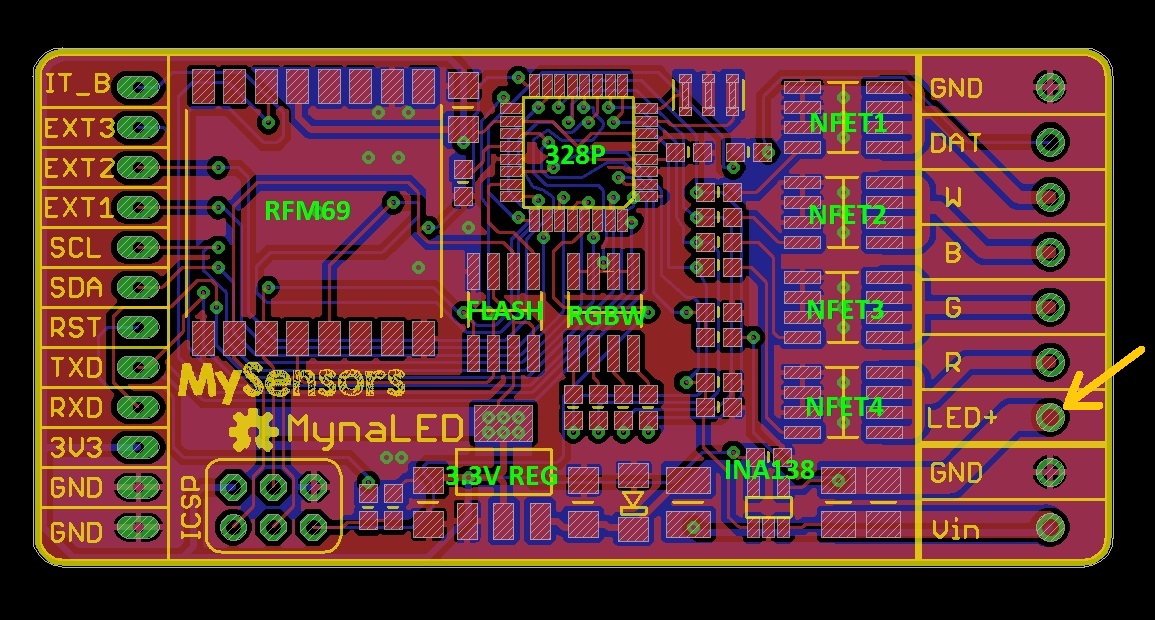

LED controller.jpg (323.79 КБ) 8999 просмотров

[beavisgood]

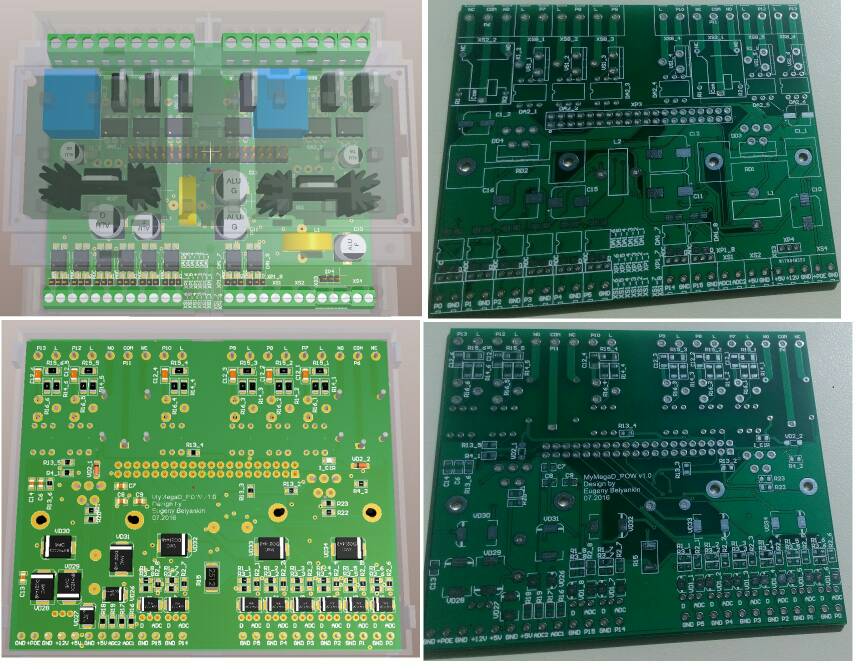

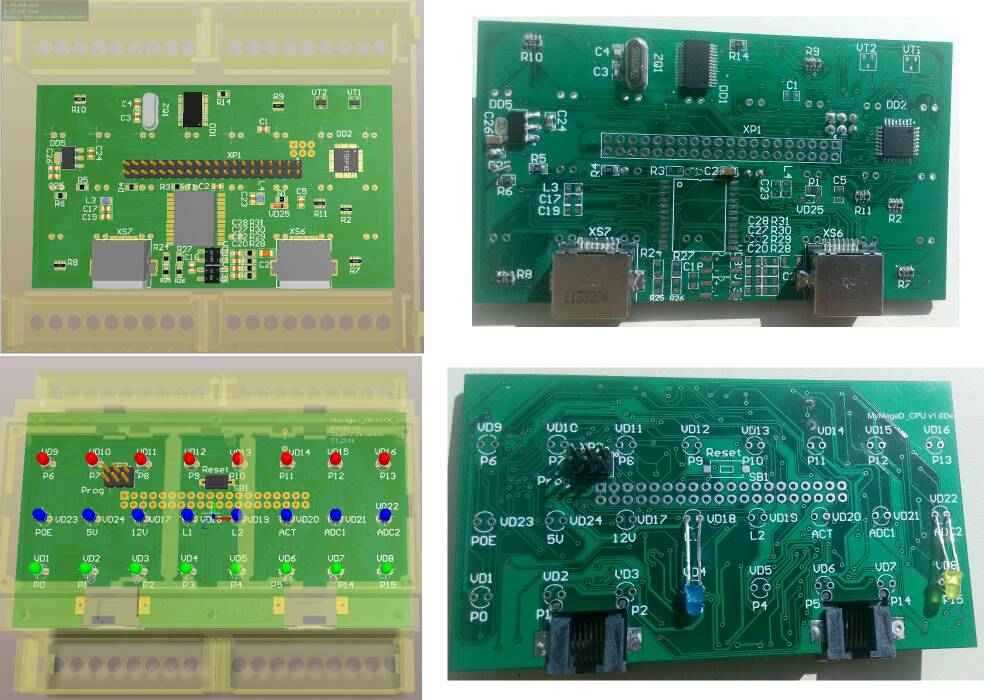

Вот получил недавно платы для MegaD. Заказывал на pcbway.com
Пока ещё не всё компоненты припаял, не все получил.



Отправлено с моего Jiayu G4S через Tapatalk

[serghei]

Шикарная коллекция! Конструктив менять будете? В смысле платы в корпус D6MG и в щиток или в корпус и на стол? Сами корпуса от Gainta прекрасно выполнены , но только платы в них фиксируются " в распор " и сверху прижимаются верхней крышкой. Если прослабить любой размер платы хотя бы на 0.5 миллиметра - будут болтаться.

[cg_shura]

Сами корпуса от Gainta прекрасно выполнены , но только платы в них фиксируются " в распор " и сверху прижимаются верхней крышкой. Если прослабить любой размер платы хотя бы на 0.5 миллиметра - будут болтаться.

Вот по таким и еще множеству причин отказался от подбора готовых корпусов (негерметичных). Дорого и приходится подстраиваться. Отличные корпуса выходят их акрила, любой цвет на выбор, лазерная порезка обеспечивает точность 0.1 мм.

[serghei]

На Али Экспрессе куча корпусов на дин-рейку на любой вкус и цвет и цена приемлимая ,но доставка в Молдову бешеных денег стоит. От Gainta присылают из Киева достаточно дешево . Крепления винтами не предусмотрено , но можно извратиться и приклеить втулки к подошве корпуса.

[cg_shura]

На Али Экспрессе куча корпусов на дин-рейку на любой вкус и цвет и цена приемлимая ,но доставка в Молдову бешеных денег стоит. От Gainta присылают из Киева достаточно дешево . Крепления винтами не предусмотрено , но можно извратиться и приклеить втулки к подошве корпуса.

Закладываться на эти корпуса с али - это рыть себе яму. Сегодня они есть, завтра нет. А от Gainta хороши, но дорого.

[serghei]

А акрил - это оргстекло по советской терминологии? У нас много фирм вроде делают, но объемы от листа .По мелочам не размениваются. В глубоком детстве первые свои " коробочки" Выпиливали из стеклотекстолита и паяли изнутри...

[cg_shura]

А акрил - это оргстекло по советской терминологии? У нас много фирм вроде делают, но объемы от листа .По мелочам не размениваются. В глубоком детстве первые свои " коробочки" Выпиливали из стеклотекстолита и паяли изнутри...

Да, оргстекло. Можно отправить заказ в любую контору по лазерной порезке, у них обычно есть материал, чтобы не покупать сразу метрами.
