Ethernet управление SainSmart модулем на 16 реле

[3DPrinter.ua]

День добрый.
В природе обитают такие недорогие и простые реле модули:
https://ru.aliexpress.com/item/16-Chann ... 16014.html
Можно ли их как-то подвязать в домашнюю автоматизацию?

Например, али предлагает такие интелектульные дополнения:
https://ru.aliexpress.com/item/iMatic-1 ... 01593.html
или
https://ru.aliexpress.com/item/5V-MINI- ... 34687.html

Кто-то пробовал их связку в работе? Как управлять? Насколько стабильно работает?

[Jilber]

У меня используется подобное одноканальное реле для управления люстрой. Управление по Wi-Fi через Witty Cloud с помощью команд вида getURL ("http://IP/gpio&st=1&pin=5",0); Также подключен датчик DHT-22. Прошивка бесплатная от wifi-iot.com.

[3DPrinter.ua]

круто, а можете подробней рассказать как у вас устроено управление?
для каких целей дергаете релюшкой?
Сервис интересный, но пока в написании прошивок плаваю, будет супер, если сможете ткнуть носом в хороший мануал для новичка

[Jilber]

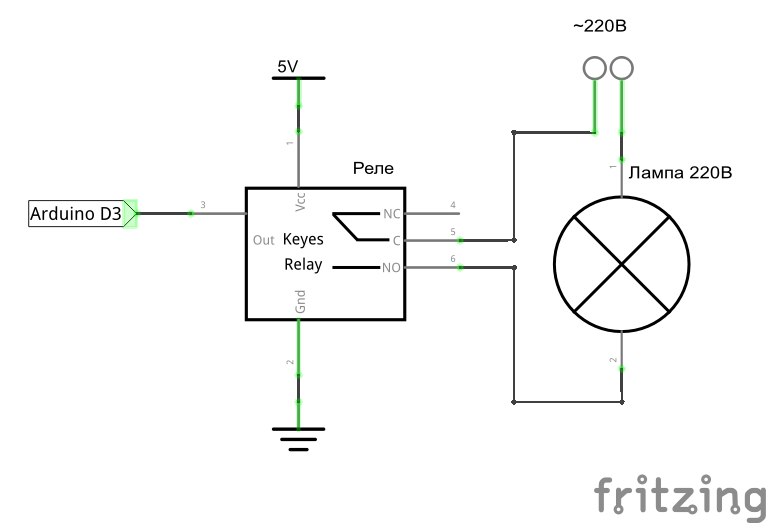

Реле стоит в разрыве питания люстры и соответственно включает/выключает её.

SPOILERSPOILER_SHOW

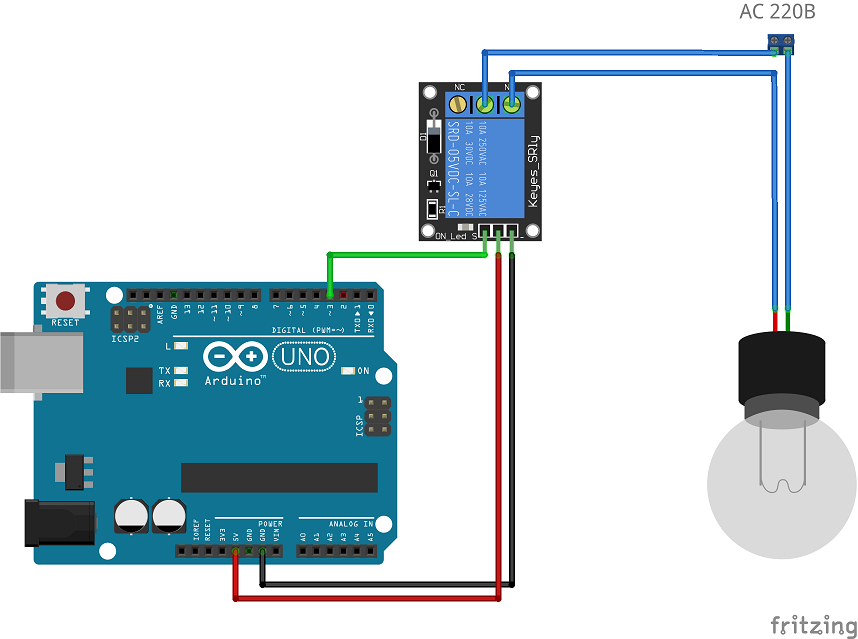

Получается примерно так (только вместо Ардуино у меня стоит Witty Cloud:

SPOILERSPOILER_SHOW


В Мажордомо создан объект в классе Relays, в нём методы turnOn и turnOff. В методах прописано соответственно "getURL ("http://IP/gpio&st=1&pin=5",0);" и "getURL ("http://IP/gpio&st=0&pin=5",0);"
pin=5 - номер пина, к которому подключено реле, st=0 и st=1 - включение и выключение. Пин предварительно надо настроить как выход (подробнее про GPIO расписано на сайте)
Так настроено у меня:

SPOILERSPOILER_SHOW

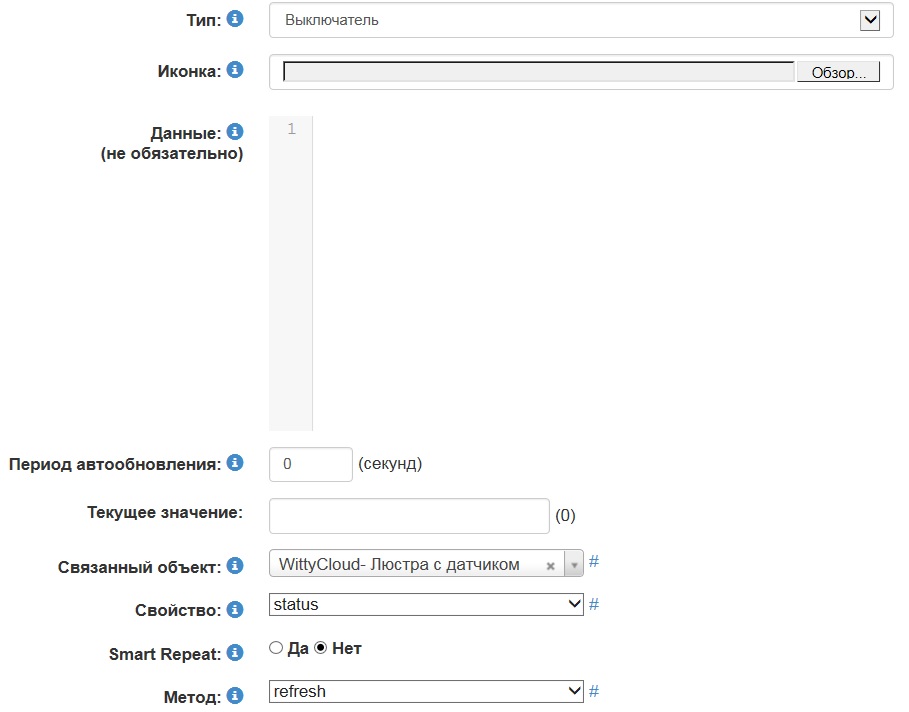

В меню выключатель

SPOILERSPOILER_SHOW


, привязанный к свойству status созданного объекта, метод - refresh.

SPOILERSPOILER_SHOW

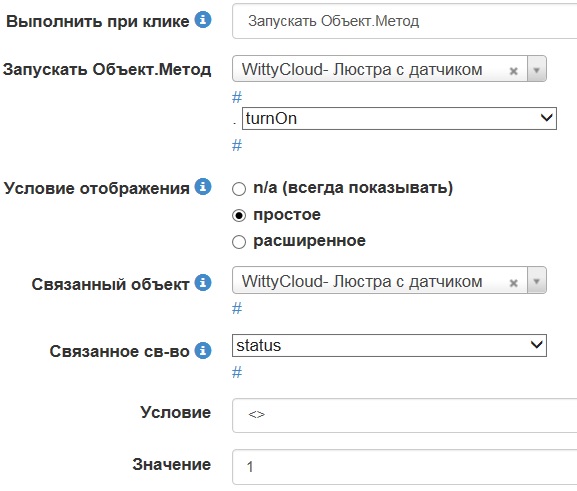

На сцене также создана кнопка с 2 состояниями: off

SPOILERSPOILER_SHOW


и on

SPOILERSPOILER_SHOW

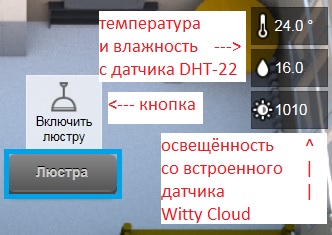

Вот так это выглядит:

SPOILERSPOILER_SHOW


(синим обведена вторая кнопка, которая управляет тем же реле, просто тренировался рисовать кнопки покрасивее).

[immortal]

iMatic я использовал вот статья с подробным описанием работы, у меня работает уже давно и стабильно.
второй девайс у Вас без LAN

[immortal]

вот кстати была тема уже такая про iMatic

[immortal]

что касается USB устройства управления то проблема в том, что при подключении нескольких usb девайсов у Вас может возникнуть проблема с порядком определения устройств, у меня одно USB устройство и то скачет с /dev/ttyUSB0 на /dev/ttyUSB1 и в причинах пока не разобрался.
При том, что надо работать с портом скорее всего через питон, напрямую из МД с помощью
exec ("echo 1103 > /dev/ttyS3");
плохо работает ибо если послать сразу другую команду, то она не выполниться из-за занятости порта первой командой

рекомендую ознакомиться с двумя статьями
Управление реле по uart и GPIO OrangePi PC из MajorDoMo
Управление реле по i2c OrangePi PC из MajorDoMo

и если у Вас недалеко от мозга стоят реле то мой выбор это i2c pcf8574
