Плата ввода с опторазвязкой для ардуино

[DAP]

Порылся в сети - не нашел платы опторазвязки, полагаю это наиболее безопасный для контроллера вариант подключения выключателей кнопок и контактных датчиков. А как вы подключаете конпки и выключатели к своей системе?

[ser009]

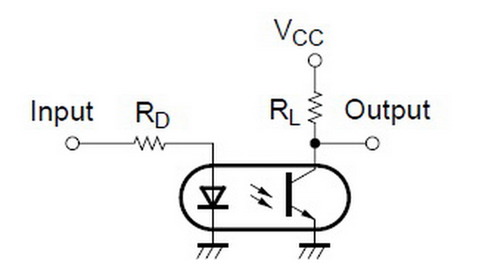

Стандартная схема подключения

[olehs]

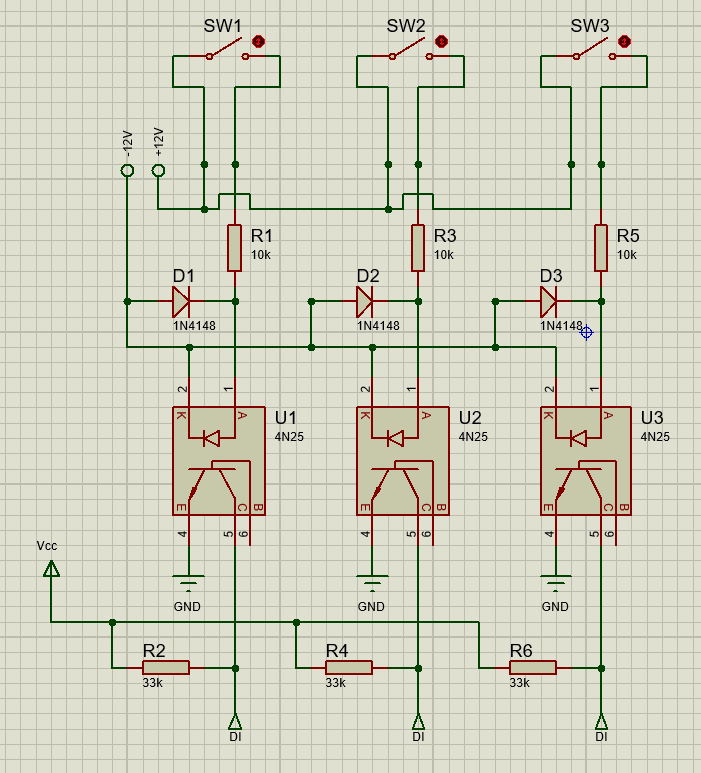

у меня по такой схеме


[olehs]

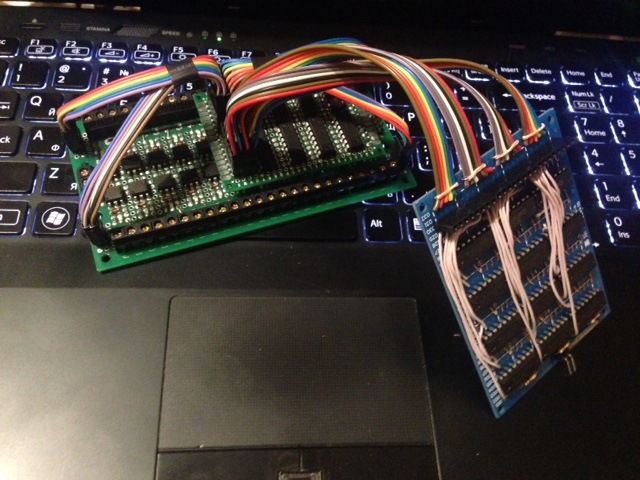

На фото нижняя плата слева - 24х канальная опторазвязка. Маленькая поверх - подавитель дребезга на MC14490.
А правая служила временной заменой контроллера: J-K триггера работали переключателями.


[akouz]

А как вы подключаете конпки и выключатели к своей системе?

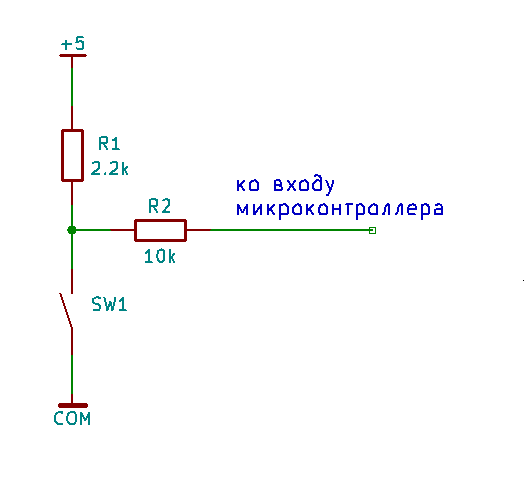

Для систем с питанием от 5В - как показано на рисунке. А оптроны ставить - это просто танцы с бубном, ставят их от незнания. Кстати, потому и эти схемы оптронные все кривые, смешно смотреть.

[olehs]

Вопрос все же про длинные линии, наверное
http://www.digikey.com/en/articles/tech ... lectronics

[akouz]

Вопрос все же про длинные линии, наверное
http://www.digikey.com/en/articles/tech ... lectronics

Статью, наверное, студент писал или радиолюбитель. Совершенно невежественная статья.

[DAP]

Пфф, . Я не про схему включения спрашиваю, а про готовый шилд, у которого с одной стороны винтовые зажимы, а с другой пины, как на всех шилдах, а по середине опторазвязка - Relay module наоборот. Вопрос в том такие есть готовые или надо самому городить? Если есть промышленный вариант он вероятно обойдется куда дешевле чем самодел.

[olehs]

http://www.rugged-circuits.com/products/

[akouz]

готовый шилд, у которого с одной стороны винтовые зажимы, а с другой пины, как на всех шилдах, а по середине опторазвязка

Опторазвязка используется в модулях дискретного ввода ПЛК и подобных систем. Используется потому, что источники сигнала - всяческие контакты, концевики и т.п. - часто запитываются от каких-то "левых" источников +24В. Какие там расклады получаются с землей и питанием, заранее сказать нельзя. При этом длина соединительных проводов может достигать нескольких сотен метров, а провода иногда могут лежать в одном кондуите с силовыми, хотя это и криминал в чистом виде. Поэтому в ПЛК сплошь и рядом используют опторазвязку - чисто для того, чтобы не парить мозги пользователям и не заставлять их думать о разводке. Это обычный перезаклад. В 99% случаев без нее можно прекрасно обойтись. Но оставшийся 1%, который по собственной дурости разведет систему сикось-накось кось-на-сикось, так проест мозги производителям ПЛК, что мало не покажется.

А вам-то это зачем? Так же, как изготовители ПЛК, вы делаете системы на продажу, поэтому не знаете как они будут разведены? Или просто из обезьянничанья хотите поставить оптроны, сами не знаете для чего, но "чтобы было как у серьезных дядек"?
