Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение immortal » Вс дек 10, 2017 12:01 pm

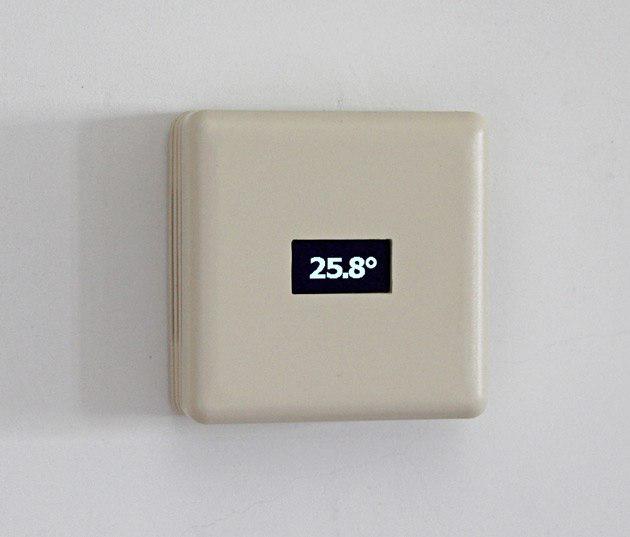

для создания такого устройства вдохновила вот эта картинка
СпойлерПоказать
добавил датчик bme280 и ИК диод, под прошивку wifi-iot.ru
Назначение: мониторинг температуры, влажности, управление кондеционером, телевизором, жалюзи и другими устройствами по ИК
компоненты:
питание 220В: БП hilink HLK-PM03 (для блока с реле HLK-PM03)
питание 5-40В: LM2596 DC-DC
экран: SSD-1306 128*64 (возможно подключение экранов по SPI)
датчик BME280
ИК диод
резисторы 1206 10K 4,7K
Блок с реле: дополнительно:
реле 5 вольт
EL817
ВС817
LM1117
конденсатор танталовый SMD
датчик 18b20

ИК диод: GPIO12
18b20: GPIO4
i2c: SCL - GPIO0, SDA - GPIO2

R1 и R2 - резисторы подтяжки на GPIO12 и GPIO13 для подключения импульсных счетчиков
R3 резистор делитель напряжения для подключения к ADC аналоговых датчиков

Файл подготовлен для заказа на EasyEDA, плата размером 100х86 для заказа за 2$ (4 платы без реле и 2 платы с реле)
первая плата базовая, БП 3,3В, вторая такая же но с БП 5В и датчиком 18b20, третья такая же как и вторая только с реле.
Файлы:
Sprint-Layout:
ssd1306_temp_V0.3_0.4.lay6.zip
(55.14 КБ) 94 скачивания
Gerber для заказа на EasyEDA
ssd1306_temp_V0.3_0.4_gerber.zip
(45.67 КБ) 101 скачивание
За это сообщение автора immortal поблагодарили (всего 3):
slgeo (Вт дек 12, 2017 10:38 pm) • serghei (Чт дек 14, 2017 1:39 pm) • sergejey (Вс дек 17, 2017 9:15 am)
Рейтинг: 3.7%
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
Аватара пользователя
slgeo
Сообщения: 539
Зарегистрирован: Чт фев 05, 2015 2:35 pm
Откуда: РнД
Благодарил (а): 132 раза
Поблагодарили: 72 раза

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение slgeo » Вт дек 12, 2017 10:37 pm

Эти экраны быстро выгорают, вы в курсе?
Я включаю их в среднем на 10 мин в день
Raspberry Pi2 Model B + NRF24L01 (MySensors) + 1-Wire + Esp8266 (WiFi-IoT)
CONNECT
immortal
Сообщения: 1112
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 15 раз
Поблагодарили: 384 раза
Контактная информация:

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение immortal » Вт дек 12, 2017 11:41 pm

slgeo писал(а):Эти экраны быстро выгорают, вы в курсе?
Я включаю их в среднем на 10 мин в день
по датчику движения сделать включение может. не знал, потестю
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
PuRGen
Сообщения: 21
Зарегистрирован: Вс янв 29, 2017 12:50 pm
Благодарил (а): 2 раза
Поблагодарили: 3 раза

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение PuRGen » Чт дек 14, 2017 1:12 pm

Датчик в одном корпусе и непосредственной близости с остальными компонентами, будет некорректную температуру показывать.
Питание и ESP имеют температуру далеко не равную окружающей среде.
За это сообщение автора PuRGen поблагодарил:
serghei (Чт дек 14, 2017 1:40 pm)
Рейтинг: 1.23%
serghei
Сообщения: 2556
Зарегистрирован: Пт ноя 06, 2015 10:22 am
Откуда: Кишинёв
Благодарил (а): 297 раз
Поблагодарили: 280 раз

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение serghei » Чт дек 14, 2017 2:09 pm

+1 . С таким столкнулся на плате с TFT экраном. Датчик температуры стоит вплотную к лампе подсветки и не понятно что меряет. А как правильно установить датчик ? В смысле физически. Даллас , ДНТ или BME280 не принципиально. Главное красиво и информативно.
-------------------------------
Да, использую АМС. Получается градусник со своим сайтом ))
AMS : ESP32 + NRF24 + 1Wire-I2C мост DS2482 + счетчик DS2423 + сеть MySensors + редактирование страниц в браузере + Upload по воздуху + SPIFFS
PuRGen
Сообщения: 21
Зарегистрирован: Вс янв 29, 2017 12:50 pm
Благодарил (а): 2 раза
Поблагодарили: 3 раза

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение PuRGen » Чт дек 14, 2017 3:51 pm

Прямо сейчас смотрю на показания 4 датчиков в одном месте.
BME280 в одном корпусе с ESP и внешним БП кажет 35 градусов.
Там же DHT22, но вынесен наружу на проводе, кажет 20.7 градус
Broadkink RM Pro (датчик утоплен в отверстии, в корпусе) кажет 24 градуса
Спиртовый термометр где-то 21 градус.
П этому, только выносить из общего пространства с остальной электроникой.
serghei
Сообщения: 2556
Зарегистрирован: Пт ноя 06, 2015 10:22 am
Откуда: Кишинёв
Благодарил (а): 297 раз
Поблагодарили: 280 раз

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение serghei » Чт дек 14, 2017 4:46 pm

По поводу BME280. Подключил к Ардуине новый датчик. Температуру меряет на ровне с DHT11. (Расстояние 10 см. на открытом воздухе). А вот влажность выше на 10%. Спустя два месяца показания сравнялись ( с учетом округления , и то на 1-2 % выше).
Как то так.
AMS : ESP32 + NRF24 + 1Wire-I2C мост DS2482 + счетчик DS2423 + сеть MySensors + редактирование страниц в браузере + Upload по воздуху + SPIFFS
immortal
Сообщения: 1112
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 15 раз
Поблагодарили: 384 раза
Контактная информация:

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение immortal » Чт дек 14, 2017 7:47 pm

понял, всё учту и переделаю
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
immortal
Сообщения: 1112
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 15 раз
Поблагодарили: 384 раза
Контактная информация:

Re: Датчик t,p,f в подразетник с экраном и ИК пульт

Сообщение immortal » Пн дек 18, 2017 10:39 pm

сделал новые версии плат, учел замечание по датчику температуры BME280, возможно вставлять уже распаянный на плате тем самым выносить максимально близко к корпусу, вывел все выводы, можно подключать экраны по SPI, присмотрел e-ink экраны на али, буду пробовать. Так же добавлена версия с реле и датчиком 18b20 для использование термостата электрического теплого пола. Пока свою прошивку не написал (в планах), платы под прошивку WiFi-IoT.
В заказ отправлю после нового года
