Вариант схемы и печатная плата ключа на DS2413

[shemnik69]

Вариант схемы ( и печатная плата) ключа DS2413 на реле 12 (24) в. Может пригодится как простой вариант управления например нагрузкой 220 в. Всегда предпочитаю реле (более просто и надежнее), а также присутствует видимый разрыв. Плата изготовлена методом ЛУТ, повторено 4 экземпляра.
Детали
Led1-2 любые светодиоды. R1. R4 -470 Ом. VD1-VD3 диоды КД521 (или любой аналог).
VT-VT2 транзисторы NPN 2N2222A (КТ503) или другие на ток не менее Ik 100-200 мА, HLV1-2 оптопара 4N25 (PC111) R2.R3.R5.R9 - 10 kOm. R7 -120 Ом. Стабилитрон КС156 или КС162 (или аналог на 5 в) если линия !-Ware длинная советую ставить если короткая то детали R7 и стабилитрон можно не ставить, поставить вместо R7 перемычку.
R6.R8 -1 kOm. C1-100 Мкф/16 в. C2. С3 -0,01 Мкф. VS -LM 7805

[shemnik69]

Обновил страничку, добавил описание и детали.

[RusikOk]

а можно схему в виде картинки? чет. я не понял зачем оптопара если там реле стоит

[shemnik69]

Схему набросал (от руки, прошу не ругать) так быстрее.
Опто пара (4N25) установлена не просто для красоты, для того чтобы разделить цепи питания DS2413 где 5 в. от цепи питания самого реле где 12 в. кроме того она же (оптопара) спасает от обратных (со стороны реле) выбросов напряжения (самоиндукция) которая может достигать до 100-150 в что может просто убить DS 2413 и все что после нее..

[RusikOk]

выбросов напряжения (самоиндукция) которая может достигать до 100-150 в

так по схеме ж параллельно катушке импульсный диод стоит!

извините конечно. но по моему Вы занимаетесь ерундой. есть полностью обкатаные схемы без лишних деталей. берите и повторяйте.

[nauman]

есть полностью обкатаные схемы без лишних деталей

Я не смог найти. Если в самом деле есть дайте пожалуйста ссылку.

R6.R8 -1 kOm.

На схеме нарисованной от руки, на сколько я понял, они подписанны по 10К. Так 1К или 10К?
Я не силен в электронике, объясните пожалуйста назначение этих сопротивлений?
Если исключить светодиот, а значит и сопротивление на 470 Ом, тогда VD3 можно тоже исключить?

[RusikOk]

http://smart-andy.livejournal.com/2571.html
http://smart-andy.livejournal.com/2818.html
http://www.benuks.ru/walpers/sh_rele_m.jpg
http://www.benuks.ru/walpers/sh_jek_simistor.jpg

[shemnik69]

Оба резистора по 1 ком. (торопился )
Светодиод(ы) стоит для контроля состояния реле вкл/выкл хотите ставьте, хотите нет. А вот VD3 и VD1 обязательно должны быть.
Схема не содержит секретов и ноу хау и выполнена на стандартных решениях применяемых в платах для Ардуино поэтому для любителей скептицизма не должна быть привлекательна..
А ее конструкция такова потому-что, отвечает условиям монтажа в конкретном щите, чему конструкции которые привел уважаемый RusikOk в моем варианте не отвечают. Хотя может быть готовый вариант (промышленный) и интересное.

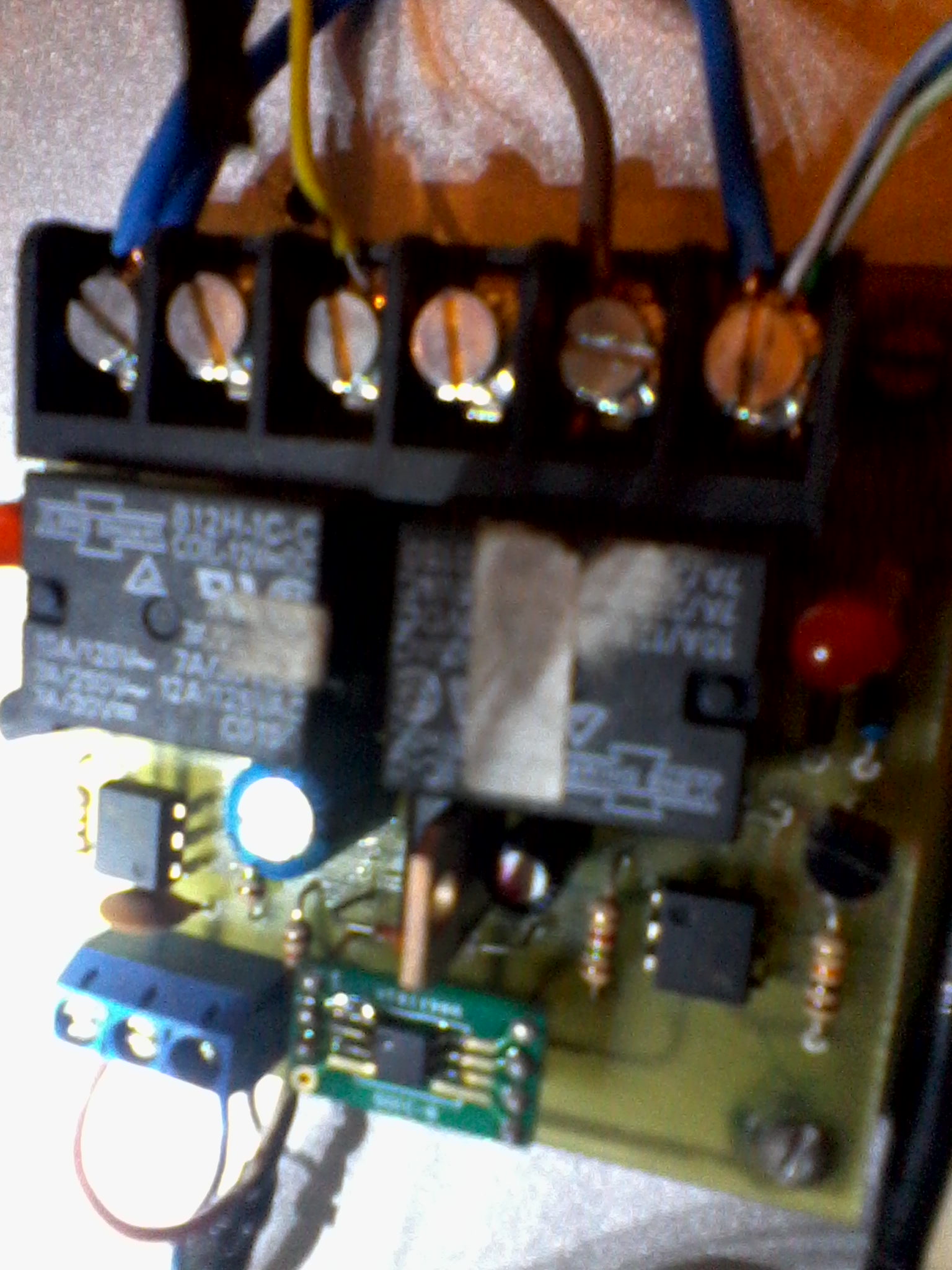

Приложил фото (правда телефоном и свет плохой) не совсем удобно ..шкаф глубокий а сами платы их 4 уже год в работе так что не бойтесь повторять! Обращаю Выше внимание, что сама DS2413 стоит на мини плате адаптере.
С Уважением!

[andreyt]

а какой нагрузкой управляете ? 4 платы по 2 канала .

Схему набросал (от руки, прошу не ругать) так быстрее.
Опто пара (4N25) установлена не просто для красоты, для того чтобы разделить цепи питания DS2413 где 5 в. от цепи питания самого реле где 12 в. кроме того она же (оптопара) спасает от обратных (со стороны реле) выбросов напряжения (самоиндукция) которая может достигать до 100-150 в что может просто убить DS 2413 и все что после нее..

[shemnik69]

Нагрузка разная.
В двух вариантах это светодиодные прожекторы, установленные во дворе и которые включаются по времени (обычно я в это время например заезжаю во двор) остальные разное. Насос полива газона. Вентилятор вытяжки. светильник подсветки входной двери (светодиодный на 4 вт). Платы расположены не только в щите но и в отдельном блоке в надворных постройках (погреб (зимой однажды по градуснику DS18b20 включал нагреватель для овощей)
А в чем вопрос? Что может к этой плате подключаться? да что угодно, у каждого свой набор устройств.
