Инструкция по программированию SonOff Touch
Модератор: immortal
-
- Сообщения: 107
- Зарегистрирован: Ср фев 13, 2019 9:50 pm
- Благодарил (а): 219 раз
- Поблагодарили: 19 раз
Re: Инструкция по программированию SonOff Touch
Выключатель внутри
- Вложения
-
- 2019-07-27 14-45-26.JPG (1.88 МБ) 4925 просмотров
- За это сообщение автора Sergey.Chek поблагодарил:
- VooDooN (Пн июл 29, 2019 9:43 pm)
- Рейтинг: 1.16%
Raspberry pi 4
-
- Сообщения: 107
- Зарегистрирован: Ср фев 13, 2019 9:50 pm
- Благодарил (а): 219 раз
- Поблагодарили: 19 раз
Re: Инструкция по программированию SonOff Touch
Выключатель
- Вложения
-
- 2019-07-27 14-46-30.JPG (2.37 МБ) 4925 просмотров
Raspberry pi 4
-
- Сообщения: 438
- Зарегистрирован: Чт авг 24, 2017 9:38 am
- Благодарил (а): 51 раз
- Поблагодарили: 86 раз
- Контактная информация:
Re: Инструкция по программированию SonOff Touch
Кстати обратите внимание, нет реле. Коммутация идёт ключами.
Теоретически можно даже димер сделать, при использовании ламп накаливания.
Что не понравилось - линейный стабилизатор на плате управления.
Теоретически можно даже димер сделать, при использовании ламп накаливания.
Что не понравилось - линейный стабилизатор на плате управления.
- За это сообщение автора workpage поблагодарил:
- Sergey.Chek (Пн июл 29, 2019 7:35 pm)
- Рейтинг: 1.16%
-
- Сообщения: 12
- Зарегистрирован: Ср июл 17, 2019 9:34 pm
- Благодарил (а): 3 раза
- Поблагодарили: 2 раза
Re: Инструкция по программированию SonOff Touch
Всем привет, тоже заказал себе такой выключатель, подкупила его способность питаться о паразитного тока (работает без нулевого кабеля, то есть подойдет под старую разводку где к выключателю подведена разорванная фаза).
Была необходимость в трех кнопочном выключателе.
Схема подключения:
Легко шьеться прошивкой wifi-iot ( в настройках поставить 1мб памяти и SPI режим DOUT )
Распиновка для подключения TTL: Для 3х кнопочного выключателя:
GPIO 0, 10 и 9 - это кнопки.
GPIO 12, 5 и 4 - это нагрузка
GPIO 13 - это синяя подсветка кнопок, на него можно повесить WI-FI индикатор (когда нет соединения все кнопки моргают, а когда есть просто горят)
Еще остаются свободны два GPIO 1 и 3 это RX и TX на которые можно что-то повесить, я например подключал датчик температуры DS18B20 ему хватает питания 3,3v. Таким образом можно получить температуру в каждой комнате где есть такой выключатель.

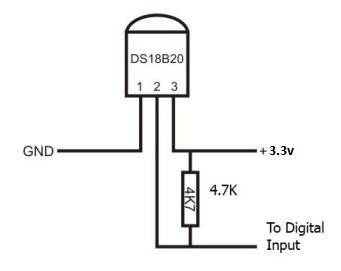

DS18B20 подключать по схеме: Cкрин настройки в wifi-iot: Выявилась пока что одно проблема - трещал конденсатор и были самопроизвольные включения канала на котором установлен конденсатор L1, заменил конденсатор треск заметно утих, самопроизвольных включений пока что не наблюдаю.
Была необходимость в трех кнопочном выключателе.
Схема подключения:
Легко шьеться прошивкой wifi-iot ( в настройках поставить 1мб памяти и SPI режим DOUT )
Распиновка для подключения TTL: Для 3х кнопочного выключателя:
GPIO 0, 10 и 9 - это кнопки.
GPIO 12, 5 и 4 - это нагрузка
GPIO 13 - это синяя подсветка кнопок, на него можно повесить WI-FI индикатор (когда нет соединения все кнопки моргают, а когда есть просто горят)
Еще остаются свободны два GPIO 1 и 3 это RX и TX на которые можно что-то повесить, я например подключал датчик температуры DS18B20 ему хватает питания 3,3v. Таким образом можно получить температуру в каждой комнате где есть такой выключатель.
DS18B20 подключать по схеме: Cкрин настройки в wifi-iot: Выявилась пока что одно проблема - трещал конденсатор и были самопроизвольные включения канала на котором установлен конденсатор L1, заменил конденсатор треск заметно утих, самопроизвольных включений пока что не наблюдаю.
- За это сообщение автора Fordlol поблагодарили (всего 2):
- VooDooN (Чт авг 22, 2019 8:02 am) • Sergey.Chek (Чт авг 22, 2019 8:57 am)
- Рейтинг: 2.33%
Re: Инструкция по программированию SonOff Touch
Помогите
Как сбросить выключатель на заводские настройки?
Sonoff T1 2х кнопочный
Как сбросить выключатель на заводские настройки?
Sonoff T1 2х кнопочный
-
- Сообщения: 438
- Зарегистрирован: Чт авг 24, 2017 9:38 am
- Благодарил (а): 51 раз
- Поблагодарили: 86 раз
- Контактная информация:
Re: Инструкция по программированию SonOff Touch
Что за заводские настройки? Перевести в режим программирования?
- nick7zmail
- Сообщения: 7573
- Зарегистрирован: Пн окт 28, 2013 8:14 am
- Откуда: Екатеринбург
- Благодарил (а): 121 раз
- Поблагодарили: 2010 раз
Re: Инструкция по программированию SonOff Touch
После перепрошивки? Прошивку то бэкапили надеюсь? Если да - то обратно заливаете и всё.
Raspberry Pi3+Broadlink+esp8266 (blynk)+AMS
Если вам помогло какое-либо сообщение - не забывайте пользоваться кнопкой "СПАСИБО".
Услуги в профиле коннект
>>>>>Мой новый канал на ютутбе, подписывайтесь!<<<<<
Если вам помогло какое-либо сообщение - не забывайте пользоваться кнопкой "СПАСИБО".
Услуги в профиле коннект
>>>>>Мой новый канал на ютутбе, подписывайтесь!<<<<<
Re: Инструкция по программированию SonOff Touch
Уезжал в отпуск поставил включатели
я их не прошивал вытащил из коробки и в стену вставил
приехал 4 из 6 не работают , диод вайфая не горит,( я думаю кто то в них поковырялся из любопытных соседей ))
перечитал все ненашол сброс на заводские настройки
думаю должна же быть комбинация из ресета и кнопок
я их не прошивал вытащил из коробки и в стену вставил
приехал 4 из 6 не работают , диод вайфая не горит,( я думаю кто то в них поковырялся из любопытных соседей ))
перечитал все ненашол сброс на заводские настройки
думаю должна же быть комбинация из ресета и кнопок
-
- Сообщения: 438
- Зарегистрирован: Чт авг 24, 2017 9:38 am
- Благодарил (а): 51 раз
- Поблагодарили: 86 раз
- Контактная информация:
Re: Инструкция по программированию SonOff Touch
Лей нормальную прошивку и будет счастьеOleg_ok писал(а): ↑Сб авг 31, 2019 11:35 amУезжал в отпуск поставил включатели
я их не прошивал вытащил из коробки и в стену вставил
приехал 4 из 6 не работают , диод вайфая не горит,( я думаю кто то в них поковырялся из любопытных соседей ))
перечитал все ненашол сброс на заводские настройки
думаю должна же быть комбинация из ресета и кнопок
