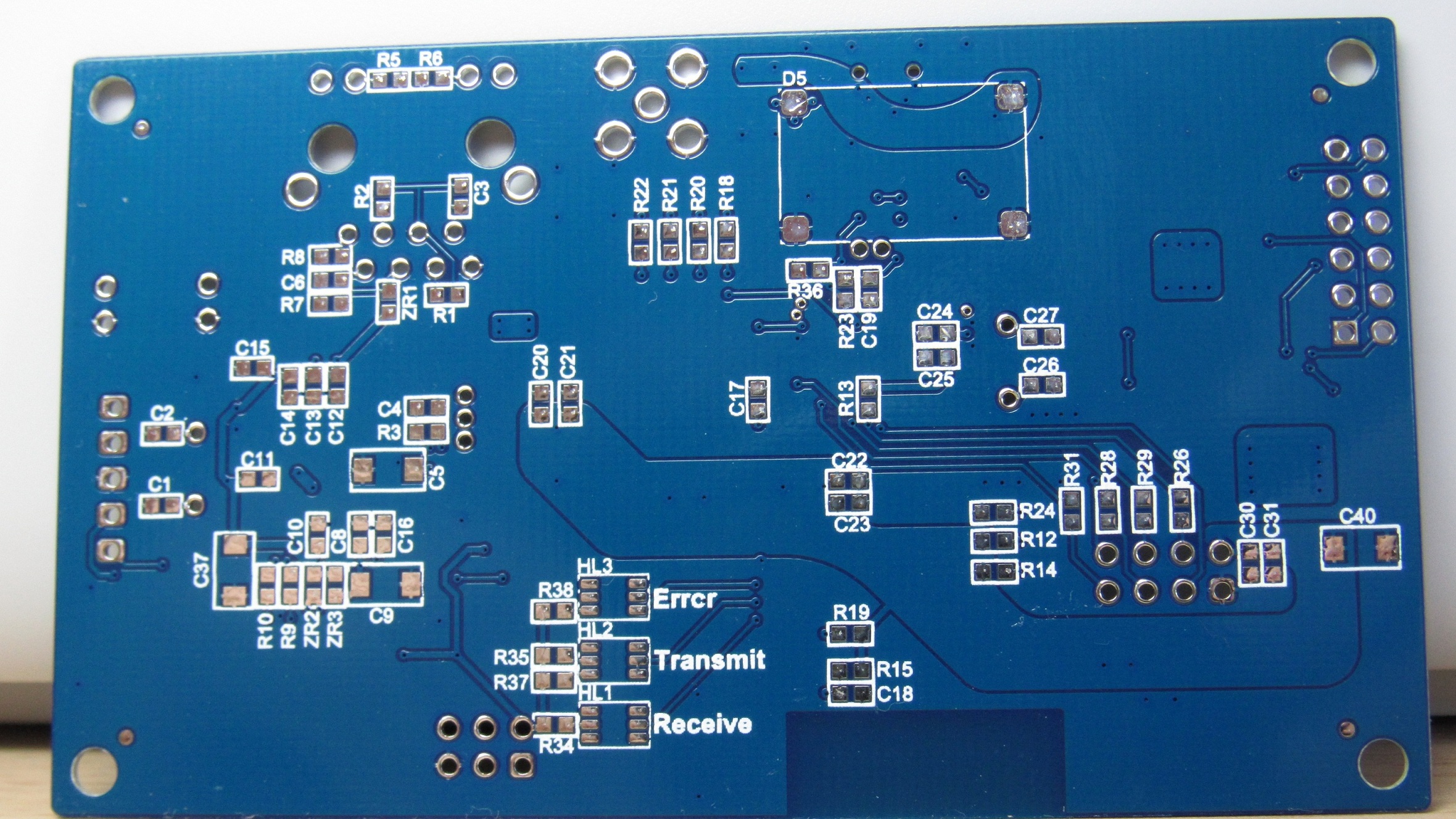

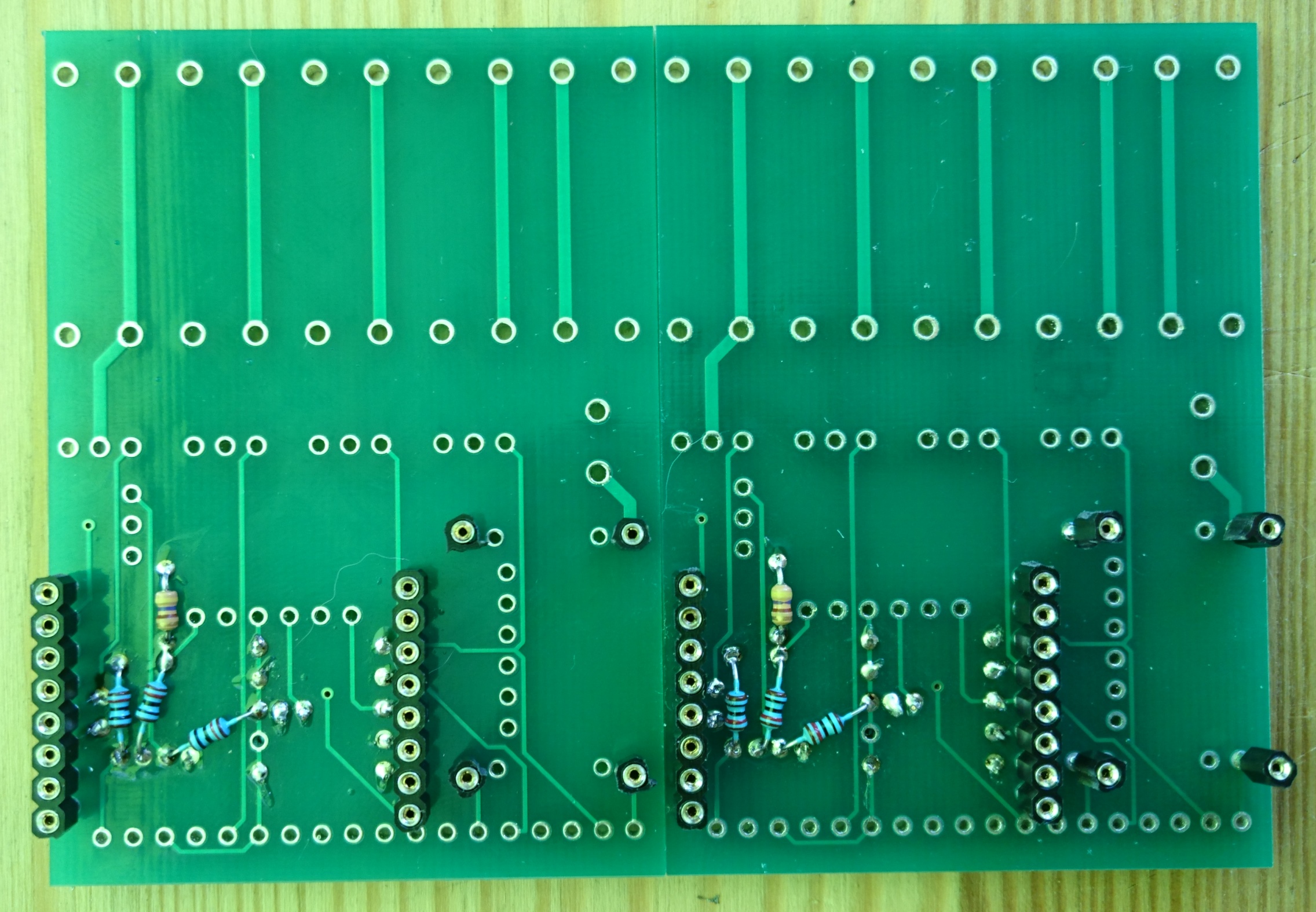

Итак, как показывает практика, первый проход по разводке печатной платы бывает удачным крайне редко т.е. список багов расширился. Приводить обобщенный список не буду, так как уже начал делать вторую версию, а данная версия останется в единичном экземпляре у разработчика))) Зато есть и хорошие новости - сегодня прошил бутлоадер optiboot, после чего скомпилировал и загрузил скетч для serial gateway (данный гейт видится в среде ардуино как Arduino Uno). Короче, сегодня наконец-то запустил радио сеть и проверил радиоканал NRF24 (2.4ГГц). Думаю этого уже достаточно, чтобы ставить данный гейт на тестово-боевое дежурство. Планирую до конца сентября изготовить первые десять гейтов (с новой версией платы) и полным набором микросхем (Wi-Fi, Ethernet, Serial, RFM69, NRF24, SPI Flash и т.д.), так что если есть желающие потестить - пишите.
Еще хотел сказать что не доволен качеством наклейки - на торцах видно белые края глянцевой клеющейся бумагии, а на самой наклейке после недолгой експлуатации появились царапины. Думаю поискать что-то вроде оракала, правда будет дороже.

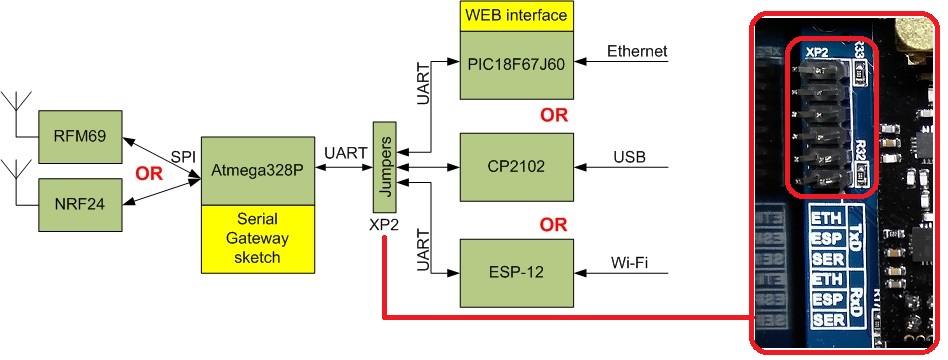

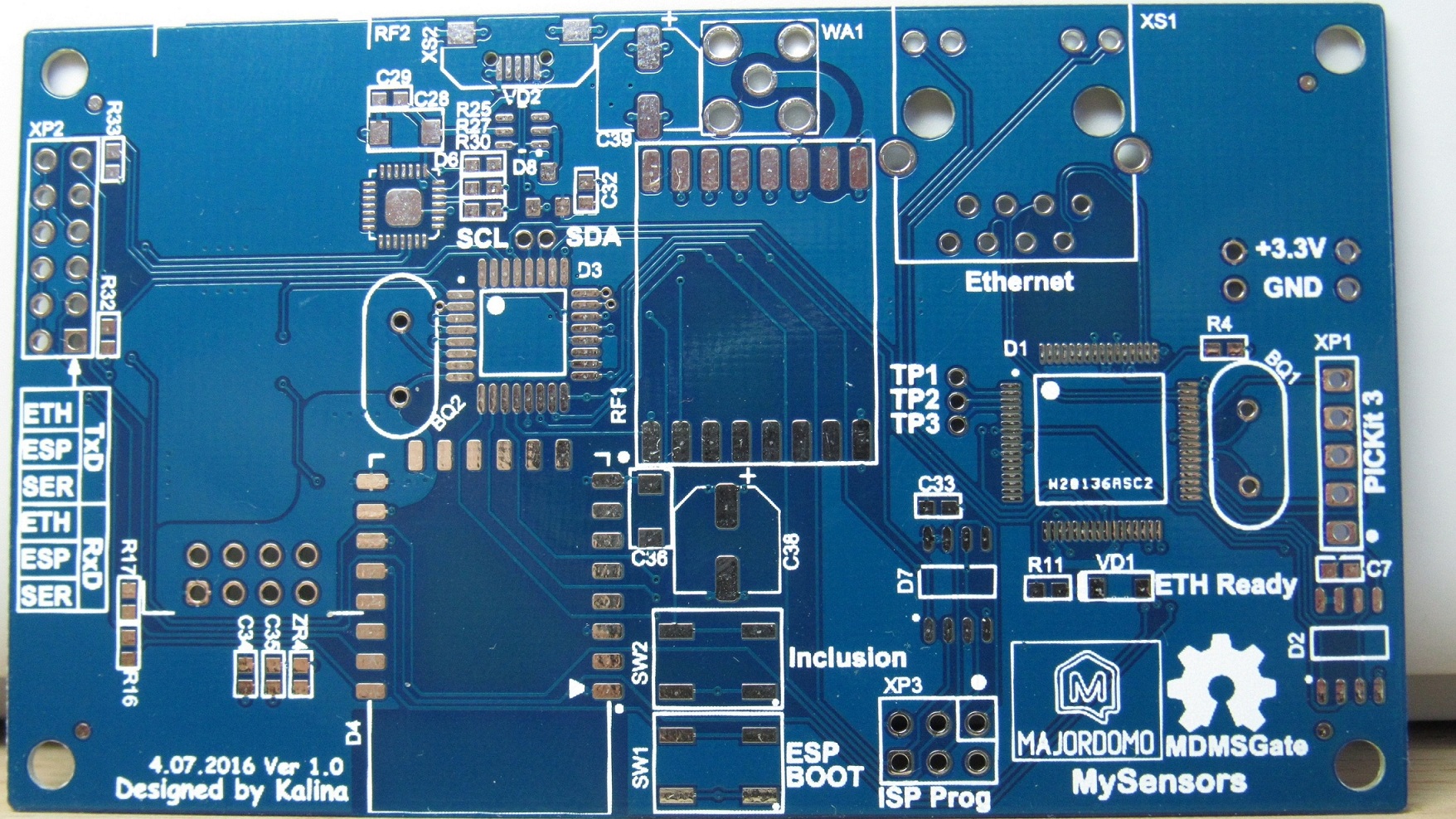

Значит, из непроверенного (в аппаратной части) в первой версии платы остались только SPI Flash, RFM69 и микросхема ATSHA204A. Из программмной - нет ПО для ESP-12(Wi-Fi) и PIC18F67J60(Ethernet). Данное ПО должно выполнять ф-цию преобразования TCP пакетов в последовательный протокол(UART) и обратно (если будут желающие помочь - буду рад). Это и есть основная задумка данного гейта - скетч во всех трех вариантах один и тот же, а аппаратная часть выбираться перемычками разъёма ХР2. Попробую объяснить на прилагаемой картинке.
- structure.jpg (82.95 КБ) 8453 просмотра
