Arduino Mega Server

[Alex]

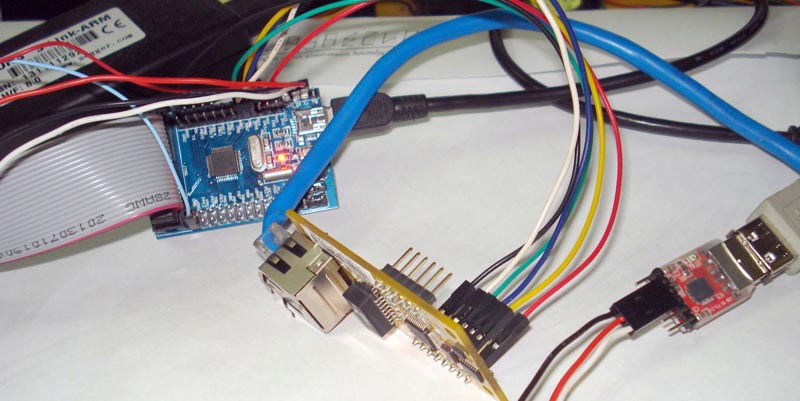

Плата без маркировки, на фотографии видно надписи на пинах. В Интернет пишут 3.3В, но толерантна к 5-и вольтовым сигналам, это понятно, не понятно, толерантна ли она и к 5-и вольтовому питанию.

И конкретно какие пины куда подключать, чтобы без экспериментов, а наверняка. На всех картинках она подключена через переходник (которого у меня нет).

[Gorien]

Появилась у меня плата на W5500, так что теперь есть возможность создать версию АМС, поддерживающую этот чип.

У кого-нибудь есть идеи как подключить эту плату к Ардуино? Имеется в виду физическое подключение (там непонятки с 3.3В/5В, SPI и SD картой).

Обычно она идет уже с переходником http://www.aliexpress.com/item/W5500-Et ... 6,201409_1

чип поддерживает 8 сокетов, в этом причина перехода? Вроде и со старой работает отлично!, или есть проблемы?

[Gorgon67]

Появилась у меня плата на W5500, так что теперь есть возможность создать версию АМС, поддерживающую этот чип.

У кого-нибудь есть идеи как подключить эту плату к Ардуино? Имеется в виду физическое подключение (там непонятки с 3.3В/5В, SPI и SD картой).

Вставлю свои пять копеек.
1. На моем ethernet shild w5100 сд карта не работала изначально и чтобы не лазить в дебри я подключил её к меге через отдельный сд шильд (cs-53, mosi-51,sck-52,miso-50) и понеслось.
Шильд с вашей картинки предназначен для stm, у которых питание 3,3 вольта. С одной стороны у меня прекрасно дружит с ардуино 3 вольтовая SIM900, но с другой стороны в даташите http://lib.chipdip.ru/164/DOC001164914.pdf на ардуиновский шильд w5500 сделано согласование уровней как для sd карты. Поэтому можно просто взять копеечный SD шильд и подключить через него.
Вот распиновка: pin sd: 2-cs;3-mosi;4-vdd+3,3;5-sck;6-gnd;7-miso.
Выходы с шильда как и для указанной выше карты, только сs на 10 выход.


если нет сд шильда, то можно попробовать делитель
или вовсе без него

[utya]

Товарищи, помогите плиз. Проект очень нравится но не запускается. Уже всё снёс, сделал всё заново.

1. Залил все библиотеки в папку arduino.
Всё комплируется.

2. на карту памяти залил всё из архива SD_Card прям в корень.
3. Из папки htdocs взял папку lan перенёс на карточку памяти.
4. В одном месте изменил адрес платы (вкладка Ethernet.)
5. Залил скетч, в serial port пишет типа ntp, потом файл index.html, потом пытается к majordomo, потом успакаиваться и ready.
6. захожу по адресу http://192.168.15.37/index.htm (через Chrome) он мне начинает что-то качать=((
Что не так?
P.S serial comander не запускал

[Gorgon67]

Попробуйте залить скетч автора и подключить пач-кордом напрямую к компу. В свойствах сетевой карты в настройках TCPIPv4 ручками проставить адреса: IP адрес 192.168.2.8 маска 255.255.255.0
шлюз 192.168.2.8 В браузере набивать адрес 192.168.2.37 и должно заработать. Ну а далее пробовать менять адреса

[Alex]

чип поддерживает 8 сокетов, в этом причина перехода? Вроде и со старой работает отлично!, или есть проблемы?

Очень отрадно, что пользователи так хорошо отзываются о скорости работы АМС. Я когда освободил один сокет, заметил небольшое замедление и хотелось бы, чтобы всё работало немного быстрее.

Но смысл экспансии не в этом, очевидно, что на 8-и сокетах будет работать быстрее, а портирование будет совсем несложным, так почему бы не добавить ещё одно устройство в список поддерживаемых?

Вставлю свои пять копеек.

Да, интересно. Спасибо за ответ, попробую с ним разобраться.

Товарищи, помогите плиз. Проект очень нравится но не запускается. Уже всё снёс, сделал всё заново.

1. Залил все библиотеки в папку arduino.
Всё комплируется.

2. на карту памяти залил всё из архива SD_Card прям в корень.
3. Из папки htdocs взял папку lan перенёс на карточку памяти.
4. В одном месте изменил адрес платы (вкладка Ethernet.)
5. Залил скетч, в serial port пишет типа ntp, потом файл index.html, потом пытается к majordomo, потом успакаиваться и ready.
6. захожу по адресу http://192.168.15.37/index.htm (через Chrome) он мне начинает что-то качать=((
Что не так?
P.S serial comander не запускал

Пункт №3 ни в какие ворота не лезет. Откуда вы взяли такие инструкции?
Пункт №4. Этого делать не надо. Запустите один раз с полным дефолтом.
Пункт №6. Что за левый адрес? Если не работает — сделайте по дефолту, а потом будете экспериментировать.

Ещё раз:

файлы в корень карты
скетч в Ардуину
и всё. И никакой самодеятельности

---------------------
Теперь отчёт о подключении.

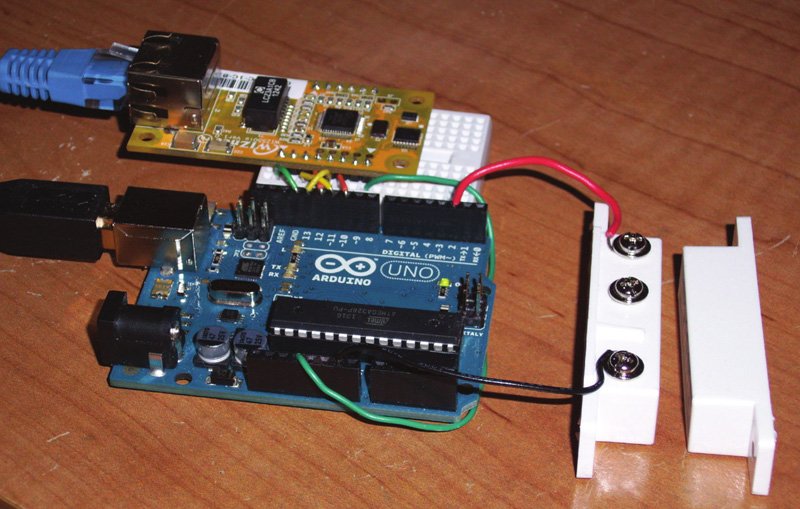

Пока нет кардридера, попробовал подключить одну 5500. Подключил землю, 3.3В с преобразователя Ардуины (150мА — должно хватить и в Интернет есть такие примеры) и 4 провода SPI. Остались висеть INT и RST.

Скетч компиллируется и заливается, модуль пингуется, но сервер (из примера) не работает. То ли питания не хватает (хотя должно), то ли подключил неправильно (хотя точно так, как на схемах в Интернет)...

[Gorgon67]

Скетч компиллируется и заливается, модуль пингуется, но сервер (из примера) не работает. То ли питания не хватает (хотя должно), то ли подключил неправильно (хотя точно так, как на схемах в Интернет)...

Если верить даташиту шльда, то int садиться на D2, RST на 5 пин SPI и есть ещё непонятный вывод RDY на D7

[Gorgon67]

Точно используются
3v3 – J1.8

GND – J1.1

D2 – J2.5 (INT)

D7 – J2.2 (RDY)

D10 – J1.6 (SCS)

(SPI needs 4 F-M jumper wires)

spi.1 – J1.4 (MISO)

spi.3 – J1.5 (SCK aka SCLK)

spi.5 – J2.3 (RST)

spi.4 – J1.3 (MOSI)

Note: spi.2 (VDD) – Do not connect! this is 5v and the WIZ board needs 3.3v

если интересно вот ссылка подключения подобия к нано http://wiznetmuseum.com/portfolio-items ... -internet/

[Alex]

Тут дело в том, что я нашёл два независимых отчёта об успешном тестировании и подключил как у них написано. А у меня не работает. «Лишние» пины у них совершенно точно не подключены.

Можно попробовать подключить и остальные...

[arturmon82]

А зачем такие извращения то? Мне казалось не хватало памяти... А теперь вообще не понимаю, зачем такой огород воротить. Да и с экзотикой. Не проще было на дуе для начала пересесть? Но если так именно нужен этот извращенный чип, то дуе как раз 3.3вольта.

Отправлено с моего P780 через Tapatalk
