Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Модератор: immortal
- Bagir
- Сообщения: 1615
- Зарегистрирован: Вт сен 17, 2013 6:46 pm
- Откуда: Ярославская область город Углич
- Благодарил (а): 212 раз
- Поблагодарили: 375 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
nRF24LE1 похоже клевая штука. Прожерливость при питании от сети не критична. Хотелось бы использовать для включения света, где уже нет возможности поменять проводку.
Z-Wave по части реле вроде как и неплохая штука, ну вот чего то не лежит у меня к нему интерес. Да и цена кусачая.
Если будет удачная альтернатива для подключения нагрузки и выключателей, я бы с удовольствием заказал.
Z-Wave по части реле вроде как и неплохая штука, ну вот чего то не лежит у меня к нему интерес. Да и цена кусачая.
Если будет удачная альтернатива для подключения нагрузки и выключателей, я бы с удовольствием заказал.
-
- Сообщения: 118
- Зарегистрирован: Вт окт 14, 2014 9:19 pm
- Благодарил (а): 48 раз
- Поблагодарили: 12 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Да, клёвая. Но у меня за 2 месяца так и не получилось добиться 1-2 мка в режиме спячки. У меня он жрёт 30 мка. Поэтому для себя решил: если нужны автономные датчики, то лучше arduino pro mini+nrf24l01+mysensors. Ну и общий тренд - переходить на MQTT. Тогда решается проблема совместимости. Ну и велосипеды изобретать не придётся.Bagir писал(а):nRF24LE1 похоже клевая штука. Прожерливость при питании от сети не критична. Хотелось бы использовать для включения света, где уже нет возможности поменять проводку.
Cubietrunck + Debian
- Bagir
- Сообщения: 1615
- Зарегистрирован: Вт сен 17, 2013 6:46 pm
- Откуда: Ярославская область город Углич
- Благодарил (а): 212 раз
- Поблагодарили: 375 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Ну если получится сделать надежные беспроводные датчики, так это вообще волшебно.
Так же очень интересно использование этой схемы в проводном варианте. Наподобие http://smartliving.ru/forum/viewtopic.php?f=14&t=1844 чтобы можно было подключить нагрузку и выключатель. Прожерливость тут не имеет значения. Важна только надежность.
Так же очень интересно использование этой схемы в проводном варианте. Наподобие http://smartliving.ru/forum/viewtopic.php?f=14&t=1844 чтобы можно было подключить нагрузку и выключатель. Прожерливость тут не имеет значения. Важна только надежность.
-
- Сообщения: 118
- Зарегистрирован: Вт окт 14, 2014 9:19 pm
- Благодарил (а): 48 раз
- Поблагодарили: 12 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Беспроводной датчик можно сделать на базе ES8266. Я так понял, там всё элементарно, и делается квадратно-гнездовым методом. В интернете есть прошивки, поддерживающие даже MQTT.Bagir писал(а):Ну если получится сделать надежные беспроводные датчики, так это вообще волшебно.
Так же очень интересно использование этой схемы в проводном варианте. Наподобие http://smartliving.ru/forum/viewtopic.php?f=14&t=1844 чтобы можно было подключить нагрузку и выключатель. Прожерливость тут не имеет значения. Важна только надежность.
Проводной вариант выключателя я тоже пробовал делать на базе 1-wire ключа и симистора. По идее, он должен влезать в подрозетник и получаеть питание +9В по витой паре. Даже собрал контроллер и прототип

Cubietrunck + Debian
-
- Сообщения: 1473
- Зарегистрирован: Сб окт 12, 2013 11:03 pm
- Благодарил (а): 49 раз
- Поблагодарили: 327 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Наконец появилось немного времени.
Развёл свою блату датчика MySensor упрощённую на 1 слой. Сейчас тестирую. (Было решено не делать плату MySensors Micro. Они туда сунули EProm и чип шифрования)

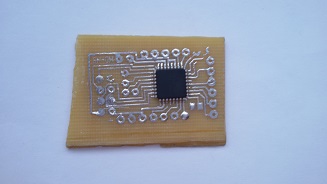

Макет платы. Тяжело было делать ЛУТ на 0,3. Потому есть обрывы дорожек. При испытании будут восстановлены проводками

Как пройдут тесты. Буду заказывать плату в производство. Первая партия 100 штук. Размером как MySensors Micro.
У кого есть желание получить: платы, конструктор или готовое устройство - отпишитесь в личку, чтобы знать сколько заказать процессоров, передатчиков, корпусов. (Цена пока не указываю, т.к. это предзаказ. Наценку обещаю сделать не большую, чем больше общая партия тем меньше итоговая цена).
Для чего такие платы: чтобы не делать ТАК
Какой будет полный набор?
Из них можно сделать
Также их можно совмещать
Развёл свою блату датчика MySensor упрощённую на 1 слой. Сейчас тестирую. (Было решено не делать плату MySensors Micro. Они туда сунули EProm и чип шифрования)
Макет платы. Тяжело было делать ЛУТ на 0,3. Потому есть обрывы дорожек. При испытании будут восстановлены проводками

Как пройдут тесты. Буду заказывать плату в производство. Первая партия 100 штук. Размером как MySensors Micro.
У кого есть желание получить: платы, конструктор или готовое устройство - отпишитесь в личку, чтобы знать сколько заказать процессоров, передатчиков, корпусов. (Цена пока не указываю, т.к. это предзаказ. Наценку обещаю сделать не большую, чем больше общая партия тем меньше итоговая цена).

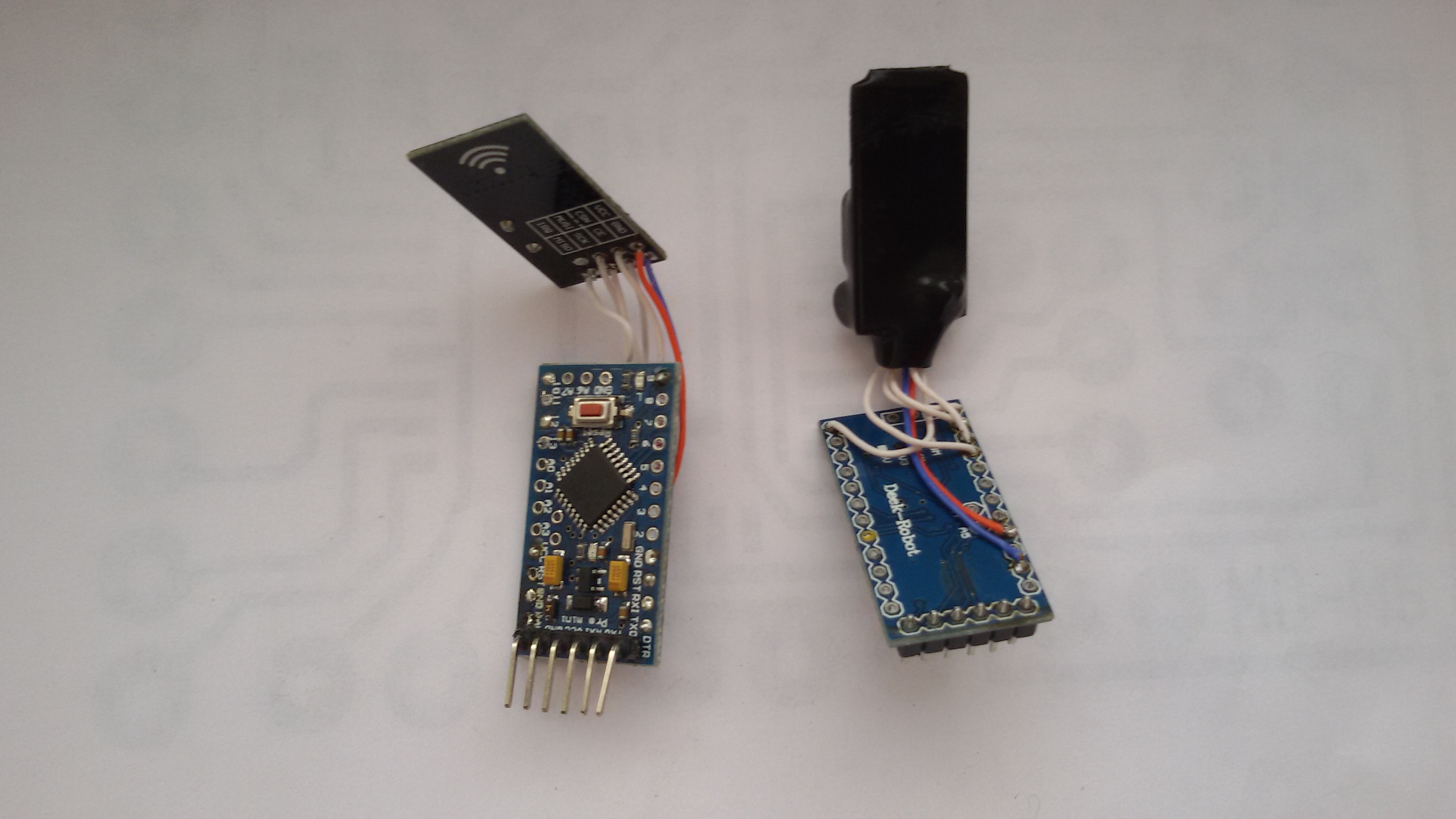

Для чего такие платы: чтобы не делать ТАК
СпойлерПоказать

Вместо тестовой платы будет плата сделана в заводских условиях +…Показать

- Рейтинг: 3.49%
Linux, Raspberry PI, MySensors
Connect: http://connect.smartliving.ru/profile/53
Мои проекты: http://smartliving.ru/profile/4
Connect: http://connect.smartliving.ru/profile/53
Мои проекты: http://smartliving.ru/profile/4
- Bagir
- Сообщения: 1615
- Зарегистрирован: Вт сен 17, 2013 6:46 pm
- Откуда: Ярославская область город Углич
- Благодарил (а): 212 раз
- Поблагодарили: 375 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Доброй половине форумчан было бы очень интересно по подробнее узнать как именно это устройство будет подключено к МД. Можно ли будет настроить без спец оборудования?
Когда будет готов прототип, было бы очень полезно сделать полный обзор с вариантом подключения. Уверен, это хорошо скажется на продаже. Хотелось бы увидеть прототип с подключенной кнопкой и настройки МД. Жмем на кнопку - в МД меняется статус свойства. Отдельный интерес вызывает датчик температуры/влажности, настройки этого режима работы и предполагаемый срок жизни батареек. Радиус действия.
Когда будет готов прототип, было бы очень полезно сделать полный обзор с вариантом подключения. Уверен, это хорошо скажется на продаже. Хотелось бы увидеть прототип с подключенной кнопкой и настройки МД. Жмем на кнопку - в МД меняется статус свойства. Отдельный интерес вызывает датчик температуры/влажности, настройки этого режима работы и предполагаемый срок жизни батареек. Радиус действия.
- Amarok
- Сообщения: 1427
- Зарегистрирован: Пт дек 14, 2012 12:24 pm
- Откуда: Россия, Нижняя Тура
- Благодарил (а): 460 раз
- Поблагодарили: 126 раз
- Контактная информация:
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Это Arduino Mini Pro?Ivan писал(а):Наконец появилось немного времени.
Развёл свою блату датчика MySensor упрощённую на 1 слой.
Моя Алиска живёт на Proxmox в Debian 12
-
- Сообщения: 867
- Зарегистрирован: Вт янв 17, 2012 12:31 pm
- Благодарил (а): 121 раз
- Поблагодарили: 78 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Согласен с bagir хотелось бы небольшой обзор, я бы тоже хотел приобрести конечный вариант.
- Amarok
- Сообщения: 1427
- Зарегистрирован: Пт дек 14, 2012 12:24 pm
- Откуда: Россия, Нижняя Тура
- Благодарил (а): 460 раз
- Поблагодарили: 126 раз
- Контактная информация:
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
И пример дерганья моторчиками хочетсяBagir писал(а):Доброй половине форумчан было бы очень интересно по подробнее узнать как именно это устройство будет подключено к МД. Можно ли будет настроить без спец оборудования?
Когда будет готов прототип, было бы очень полезно сделать полный обзор с вариантом подключения. Уверен, это хорошо скажется на продаже. Хотелось бы увидеть прототип с подключенной кнопкой и настройки МД. Жмем на кнопку - в МД меняется статус свойства. Отдельный интерес вызывает датчик температуры/влажности, настройки этого режима работы и предполагаемый срок жизни батареек. Радиус действия.

Моя Алиска живёт на Proxmox в Debian 12
-
- Сообщения: 1473
- Зарегистрирован: Сб окт 12, 2013 11:03 pm
- Благодарил (а): 49 раз
- Поблагодарили: 327 раз
Re: Изготовлю RF24 / RC 315 / RC 433 Ethernet Gateway
Это плата является подобием Arduino Pro Mini без регулятора напряжения. Это обусловлено тем что регулятор потребляет энергию. Даже когда устройство находится в низком энергопотреблении (Сон).
Она разведена специально чтобы на неё становился NRF24L01+. Без проводов. В моих готовых устройствах Arduino Pro Mini+NRF24L01 - большую часть занимают именно провода, из-за них приходится терять много времени на пайку и поиск не контакта.
Плата больше разрабатывалась для батареечных вариантов. И если вам нужно управлять моторами и реле. Лучше взять просто Arduino Pro Mini (Позже буду разрабатывать плату для релейных устройств с блоком питания на борту).
Насчёт времени работы от батареи. На данный момент имею 6 устройств, одно работает на улице (зимой было до -15). Запустил я их примерно 25 декабря. Работают они от "3.7V 1000mAh CR123A 16340 Li-ion Rechargeable". Начальный вольтаж их был 4,07в (после зарадки). Сейчас уличное устройство (счётчик газа) считывает 3,88в (присутствует контроль заряда батареи и передаётся также в систему)
По показаниям видно что аккумулятора хватит примерно на 6 месяцев. Но тут не учтено что температура среды растёт, а значит будет меньше разряд. Также потребление газа будет уменьшатся, значит устройство будет меньше просыпаться.
Всё зависит от типа устройства. Датчик DHT22 (температуры/влажность) потребляет больше. Потому уже заряжал 1 устройство, в нём есть недостаток - постоянное питание датчика, если управлять питание датчика то должно хватить на большее время (эту доработку пока не испытывал, но у моего знакомого уже есть результаты).
---------------
Теперь о системе в целом
MySensor - это библиотека которая позволяет обмениваться данными между устройствами Arduino с помощью NRF24L01.
Главными достоинствами этой библиотеки являются:

Как это добавить в MajorDomo
Вам нужно иметь хоть 1 устройство и GateWay
GateWay - Это устройство которое выдаёт ареса устройствам а также является мостом между датчиками и главным контролером. То есть это посредник протокола MySensor и MajorDomo. Он может быть Serrial, Ethernet а также Ethernet c MQTT.
MajorDomo по умолчанию имеет поддержку протокола MQTT. также далее будет написан модуль под Ethernet - он более подробный для MySensor нежели MQTT. Но и сейчас можно работать с данной библиотекой.
У меня Gate выглядит так

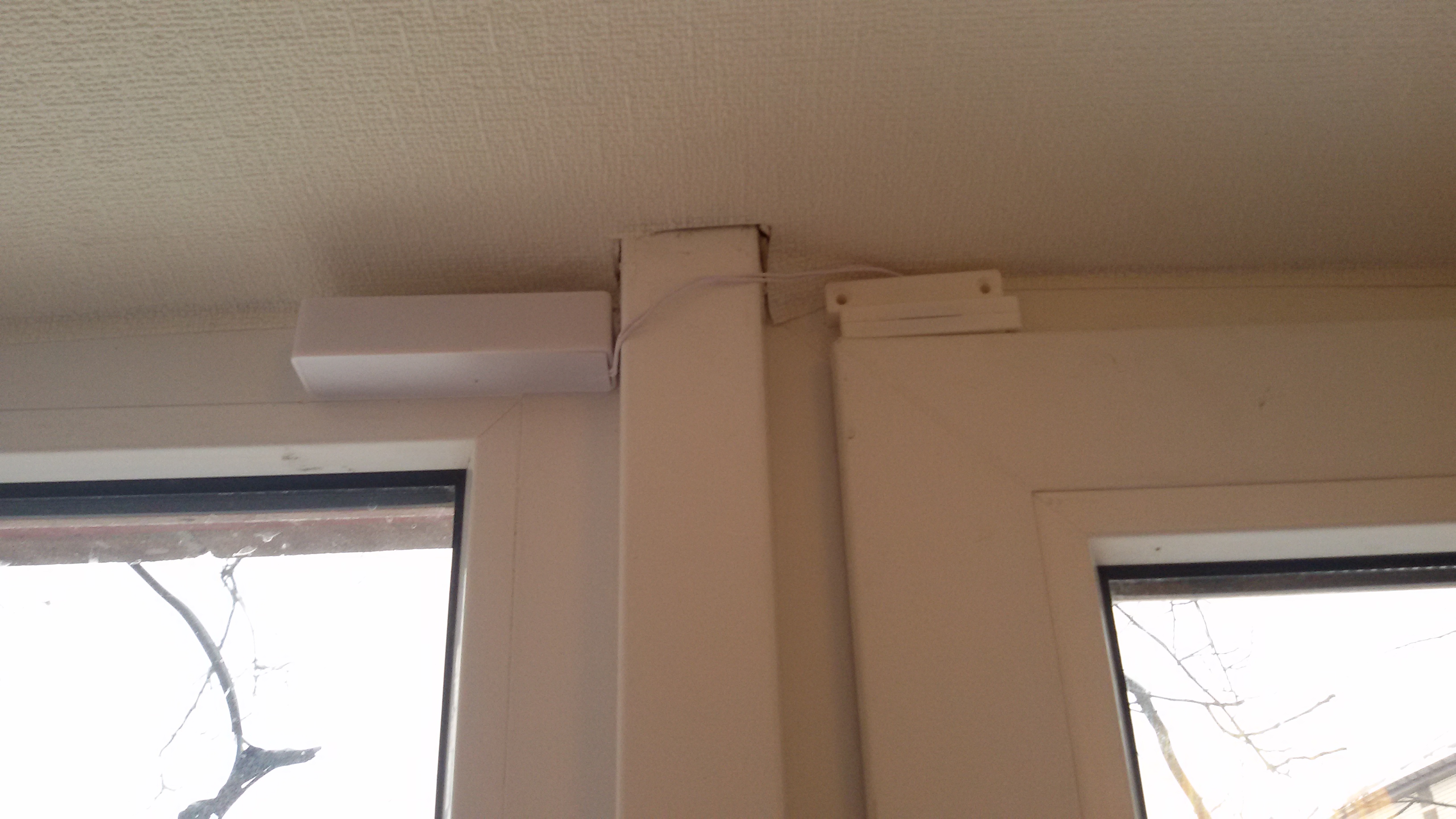

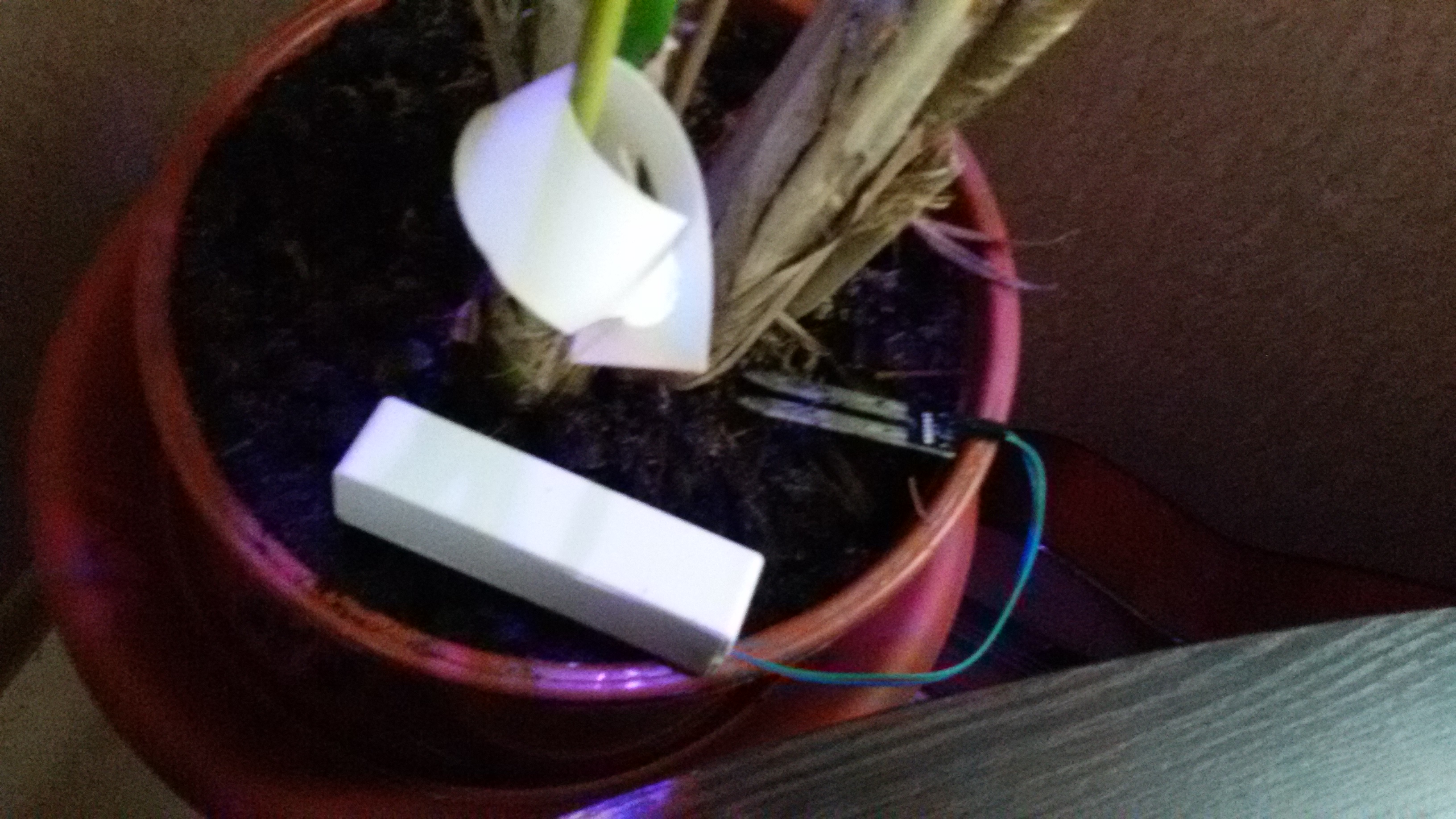

Картинки датчиков я выкладывал выше
Вот данные приходящие в MajorDomo
Она разведена специально чтобы на неё становился NRF24L01+. Без проводов. В моих готовых устройствах Arduino Pro Mini+NRF24L01 - большую часть занимают именно провода, из-за них приходится терять много времени на пайку и поиск не контакта.
Плата больше разрабатывалась для батареечных вариантов. И если вам нужно управлять моторами и реле. Лучше взять просто Arduino Pro Mini (Позже буду разрабатывать плату для релейных устройств с блоком питания на борту).
Насчёт времени работы от батареи. На данный момент имею 6 устройств, одно работает на улице (зимой было до -15). Запустил я их примерно 25 декабря. Работают они от "3.7V 1000mAh CR123A 16340 Li-ion Rechargeable". Начальный вольтаж их был 4,07в (после зарадки). Сейчас уличное устройство (счётчик газа) считывает 3,88в (присутствует контроль заряда батареи и передаётся также в систему)

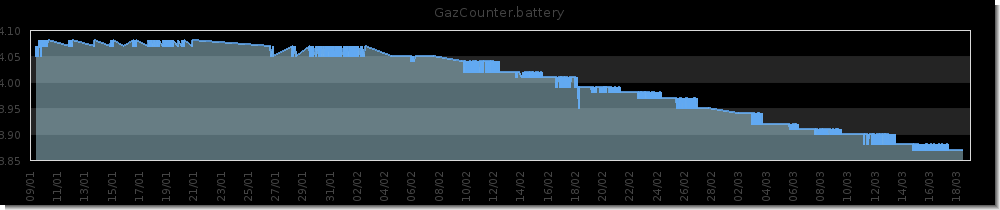

график расхода зарядаПоказать

Всё зависит от типа устройства. Датчик DHT22 (температуры/влажность) потребляет больше. Потому уже заряжал 1 устройство, в нём есть недостаток - постоянное питание датчика, если управлять питание датчика то должно хватить на большее время (эту доработку пока не испытывал, но у моего знакомого уже есть результаты).
---------------
Теперь о системе в целом
MySensor - это библиотека которая позволяет обмениваться данными между устройствами Arduino с помощью NRF24L01.
Главными достоинствами этой библиотеки являются:
- Доступность - Сделано на базе Arduino и NRF24L01. Легко купить компоненты, просто собрать устройство. Программировать почти не придётся, есть много примеров из которых легко собрать нужное устройство
- Авто адреса - адрес сети получает автоматически, что позволяет наращивать сеть не прибегая к перепрограммированию элементов сети
- Mesh сети - позволяют организовать сеть длиной больше чем дальность передачи 2 устройств
- Передача данных к любому узлу. Можно выдавать данные как на основной Gate так и любому устройству. Что позволяет делать устройства не привязанные к главному контролеру
- Спящий режим - малое потребление. Что позволяет делать устройства на батарейках

Как это добавить в MajorDomo
Вам нужно иметь хоть 1 устройство и GateWay
GateWay - Это устройство которое выдаёт ареса устройствам а также является мостом между датчиками и главным контролером. То есть это посредник протокола MySensor и MajorDomo. Он может быть Serrial, Ethernet а также Ethernet c MQTT.
MajorDomo по умолчанию имеет поддержку протокола MQTT. также далее будет написан модуль под Ethernet - он более подробный для MySensor нежели MQTT. Но и сейчас можно работать с данной библиотекой.

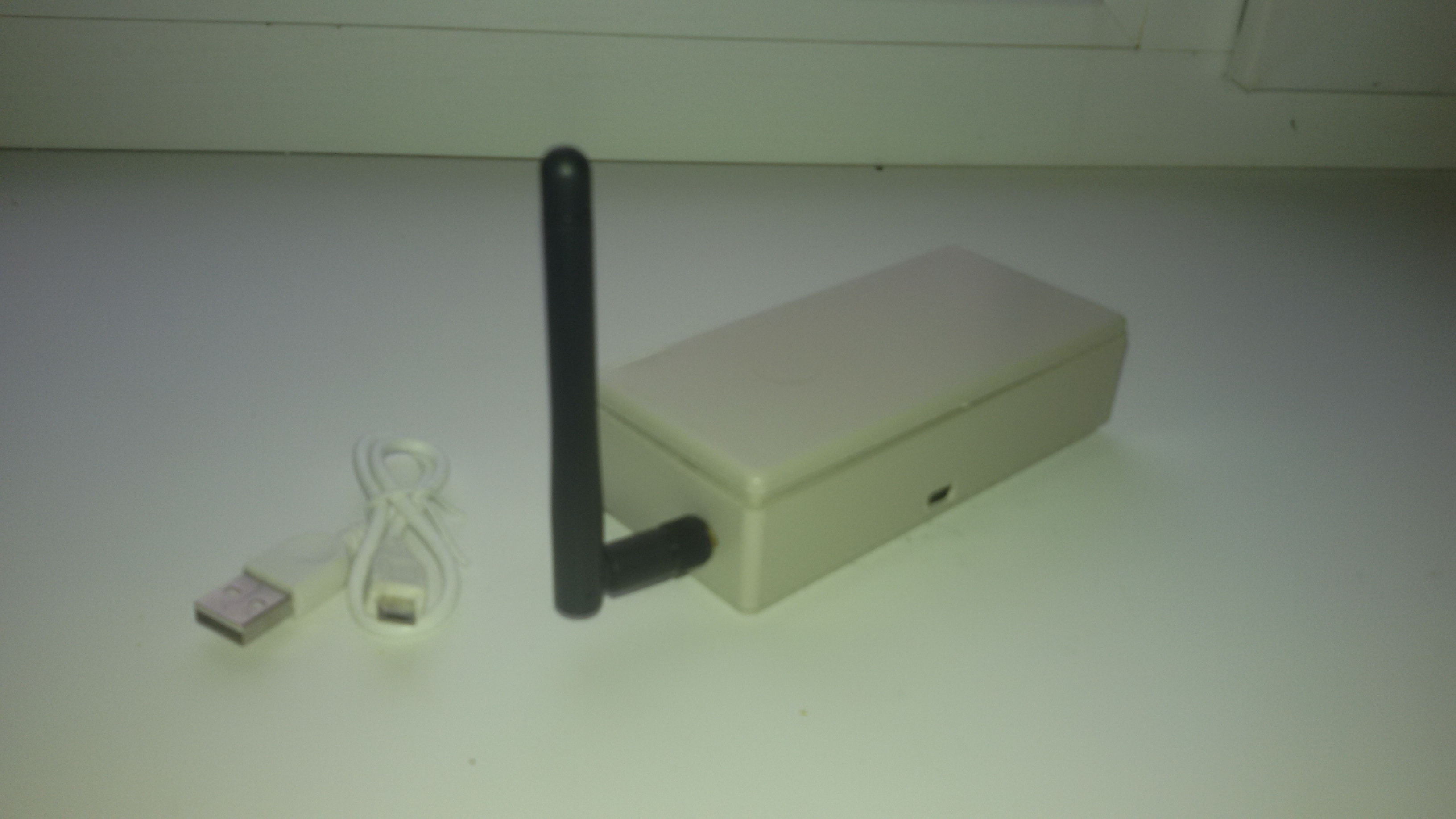

У меня Gate выглядит так
СпойлерПоказать

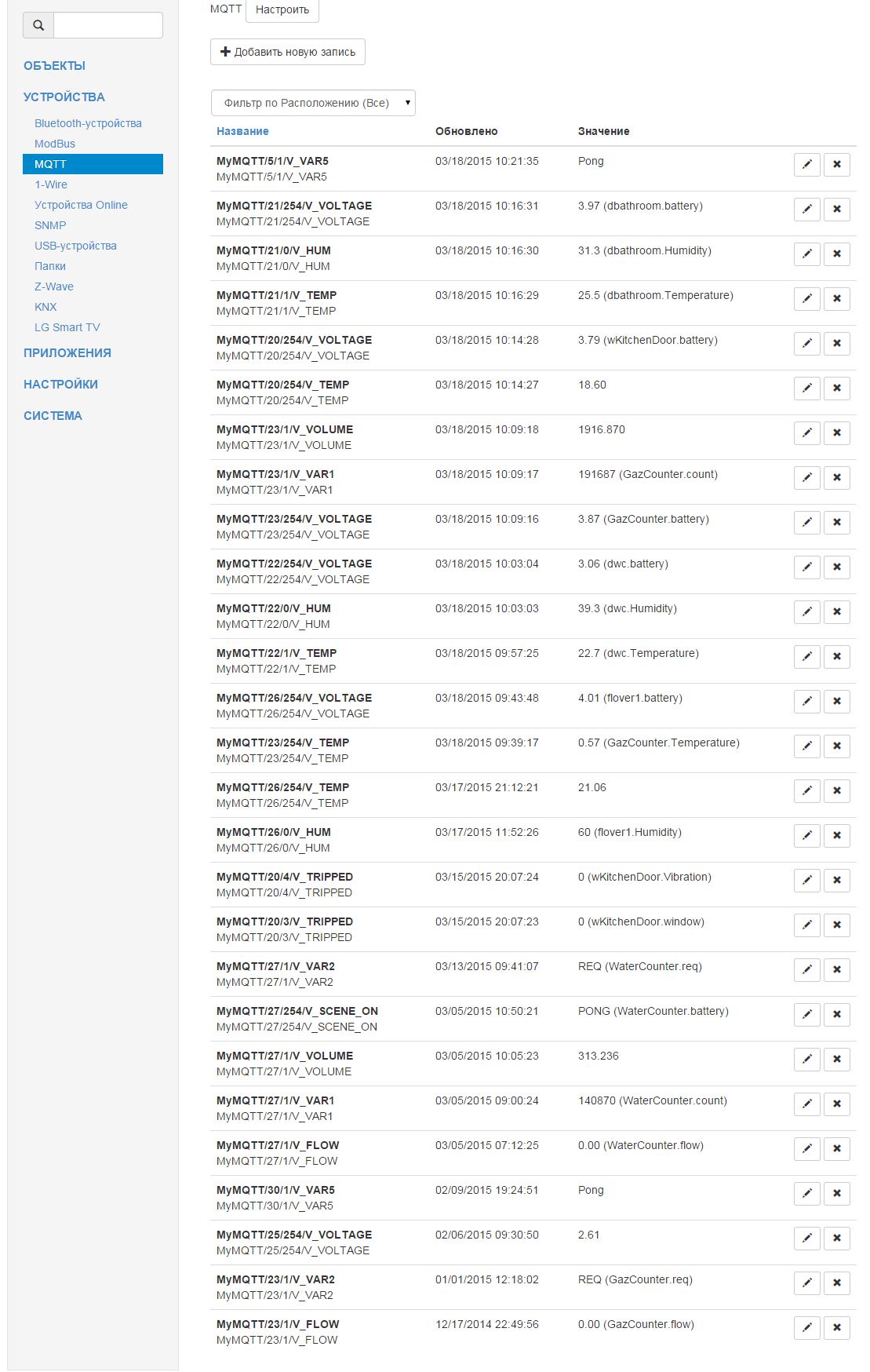

Вот данные приходящие в MajorDomo
СпойлерПоказать
