[Железо]Китайское 8 канальное IP реле

[stellhawk]

Делал я освещение на 2 этаже своего дома и подумал что поставить кучу раздельных реле для каждого выключателя это очень накладно -гораздо дешевле в центре 2 этажа все провода собрать в одну кучу и сделать там коммутацию в одном месте и начал поиск подходящего многоканального реле и желательно чтобы ничего не паять. НАШЕЛ

Получил я посылочку из китая:
https://ru.aliexpress.com/item/8-Relay- ... 33edwaR2FE
мануал на китайском тут: https://www.winddeal.net/image2/tools/1A30099.rar
Отличная Я Вам скажу штуковина. и будет довольно просто её подружить с MD.
Она подключается к Вашей локальной сети и может управляться как по сети так и имеющихся на борту входов.
что примечательно, входы подают на реле команду смены режима. что очень полезно.(но можно настроить и на другой режим работы - включено-включено по ключу -если кому-то нужно)

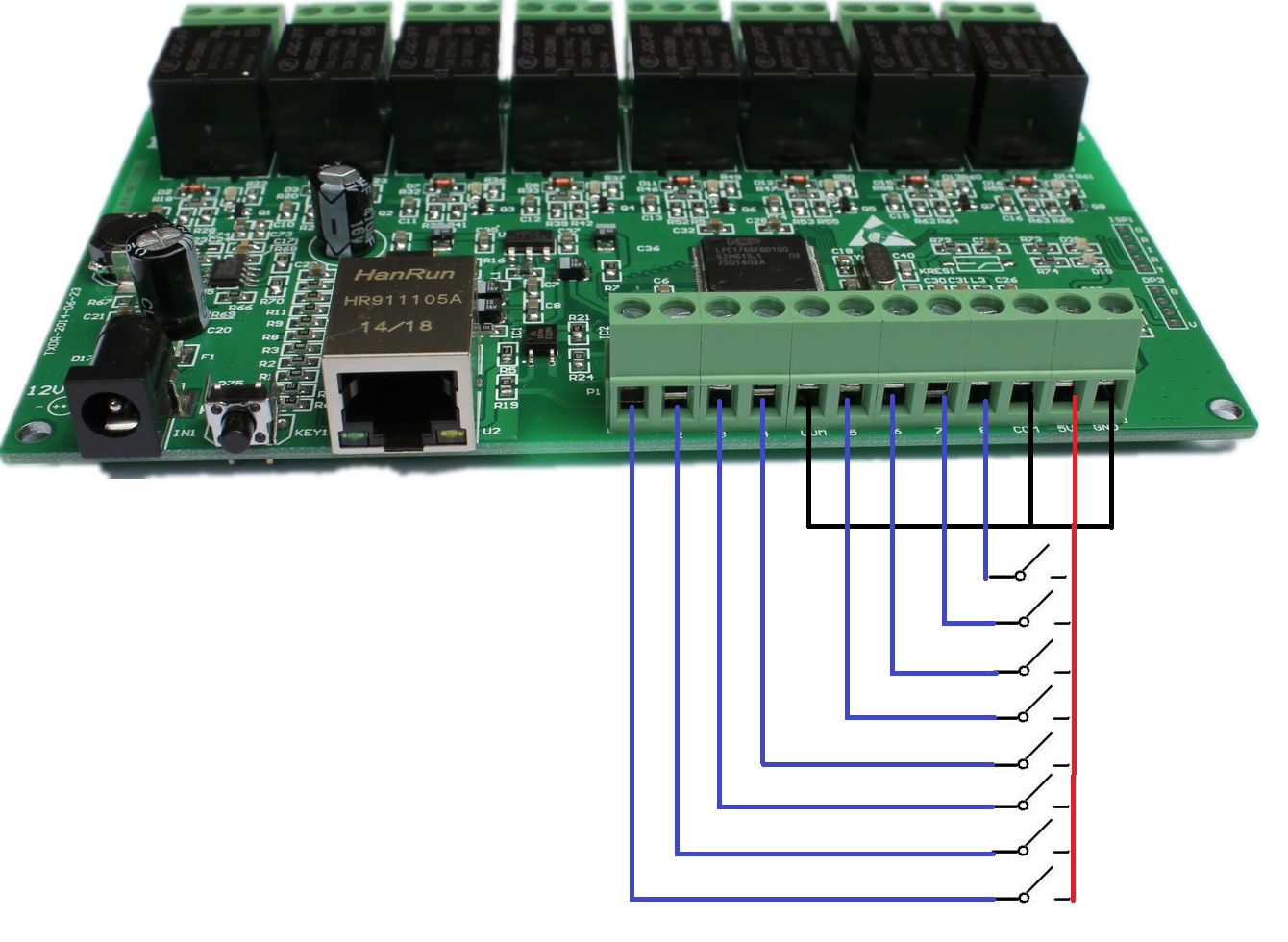

1.подключаем питание 12 вольт. и по схеме -подключаем наши выключатели.


На плате есть нормально разомкнутый так и нормально замкнутый контакты, что может тоже оказаться полезно

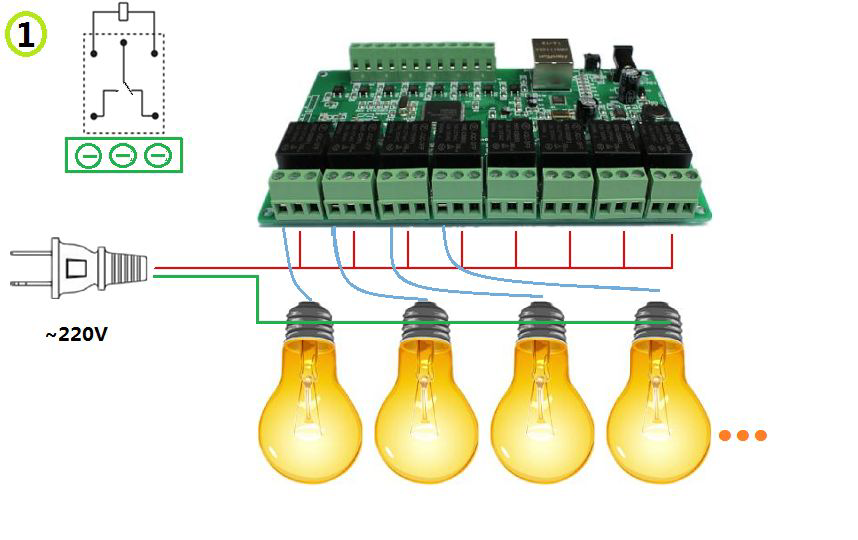

2.Подключаем наших потребителей


3. Настройка работы по сети:
-изначально устройство имеет IP: 192.168.1.166
-логин/ пароль admin / 12345678

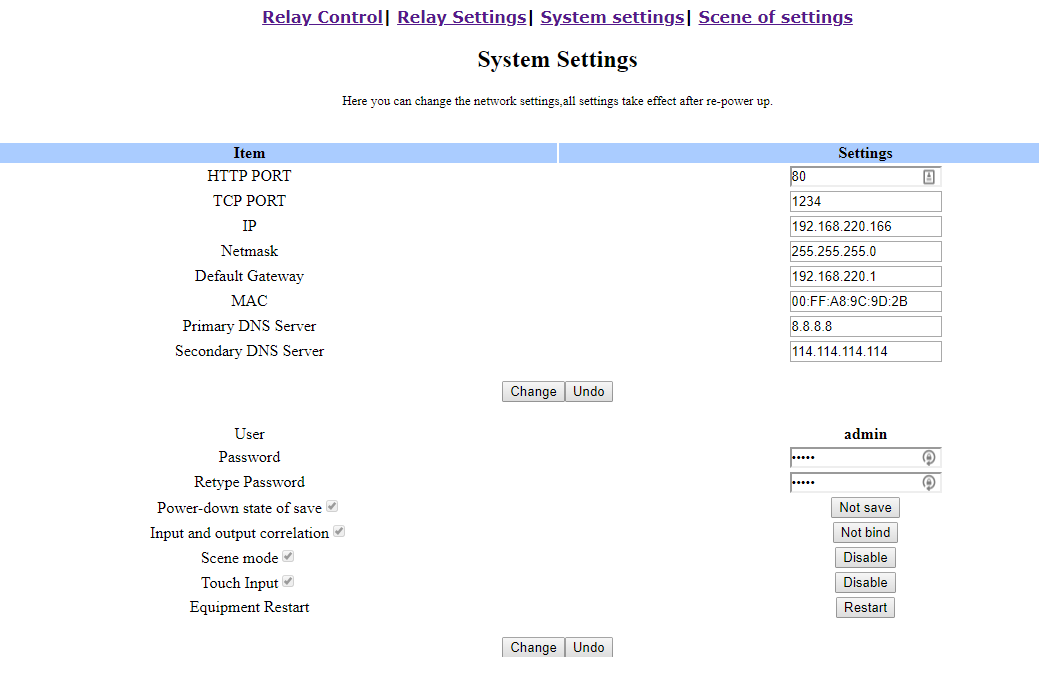

заходим на страничку меняем настройки

SPOILERSPOILER_SHOW


там же можно настроить Сцены по срабатыванию ключей, чтобы например по одному ключу выполнять разные действия.

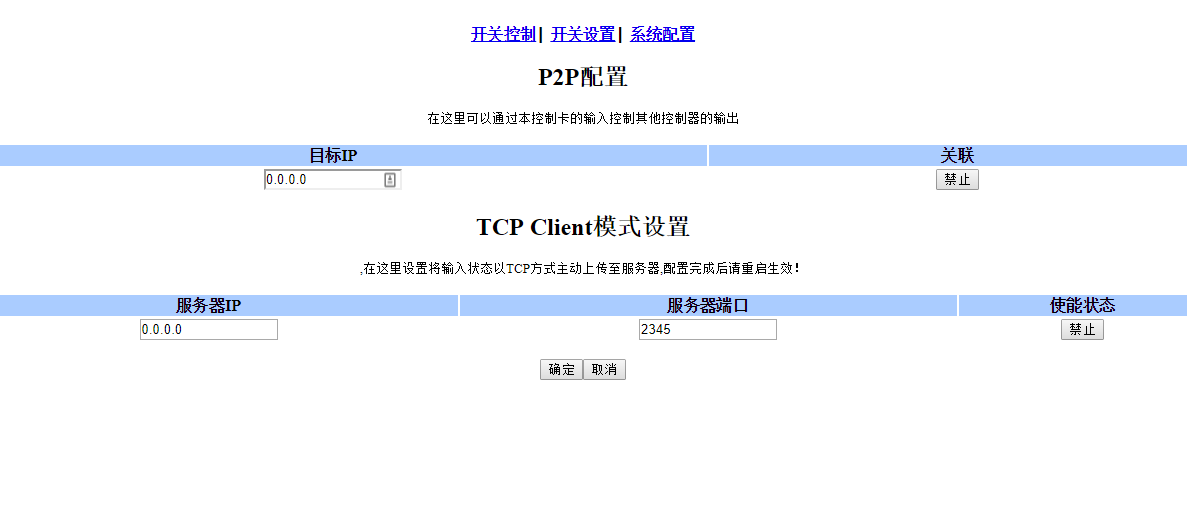

согласно мануалу еще есть скрытая страница p2p -но в её назначение я не вникал

SPOILERSPOILER_SHOW


4.Управление по сети
Для этого открыт порт TCP 1234 - команды все просты и понятны.
для работы написал класс eth8relay ради создания функции relay_switch() и русскоязычного манула

SPOILERSPOILER_SHOW

//L[1..8]-включить
//D[1..8]-выключить
//R[1..8]- считать
//DUMP
//etr=000000X1 -выключить выходы 3-8,2 не менять,1-включить
//getr -вернуть строку состояния
//I[1..8] -считать вход
//LA - включить все
//DA -выключить все
//P[1..8] - сделать импульс длиnельностью 800 мс

в начале класса описание всех команд,а в верху файла пара примеров работы.

eth8relay.zip

(846 байт) 884 скачивания

Модуль

[directman66]

Отлично, давно ищем аналог магад из поднебесной за адекватные деньги. Находили подобную железяку https://connect.smartliving.ru/profile/ ... t1729.html, в ней были проблемы с зависанием. Если тут со стабильностью проблемы решены, то отличное решение.

Зыж: еще бы корпус этой железяке и модуль запилить.

[stellhawk]

да корпус они не предлагают,но я думаю этот вопрос можно решить. в ближайшие дни повешаю его для управления светом. посмотрим как себя будет вести, без нагрузки сутки простоял, все пока нормально.
недельку поработает в боевых условиях, потом подключу к МД простым способом - еще недельку погоняю. после можно будет и о модуле подумать.

[webms]

а вы что нибудь слышали о MegaD?
У меня УД на нем собран, год пользуюсь, доволен.

[directman66]

Мегад выходит намного дороже (бп, голова и ИМ как минимум 1000+3640+3350=7990). Предлагаемое решение стоит 2000 за 8 каналов. Для включения 8 лампочек контроллер за 8 т.р. считаю баршеством.

[stellhawk]

мегаД купил-приехал он на прошлой неделе MegaD-2561-RTC, пока я не могу на нем нормально с ds18b20 разобраться - постоянно какие глюки.
плюс для таких же целей надо еще MegaD-8I7O-R
а это по деньгам уже 7 тыс вместо 2.5
но модуль понятен. если Вы автор этого проекта - то у меня к Вам миллион вопросов))).

[directman66]

Модуль мегад вроде от SergeJey.

[stellhawk]

Модуль мегад вроде от SergeJey.

а я думал что он главный по МД.

[Chainik]

Модуль мегад вроде от SergeJey.

а я думал что он главный по МД.

Ув.SergeJey - автор МД и кучи модулей к нему, в т.ч. и модуля "MegaD".

[webms]

мегаД купил-приехал он на прошлой неделе MegaD-2561-RTC, пока я не могу на нем нормально с ds18b20 разобраться - постоянно какие глюки.
плюс для таких же целей надо еще MegaD-8I7O-R
а это по деньгам уже 7 тыс вместо 2.5
но модуль понятен. если Вы автор этого проекта - то у меня к Вам миллион вопросов))).

Да, с датчиками температуры и влажности модуль плохо работает.
У меня к нему подключены два датчика ds18b20 и один DHT22
Данные выгружаю не через модуль а забираю кодом

Код: Выделить всё

$TempVana=file_get_contents("http://192.168.0.200/sec/?pt=33&cmd=get");
$TempVana = substr($TempVana,5,5);
sg('DS18B20VANNA.Temp',$TempVana);
sleep(1);
$TempKuhnya=file_get_contents("http://192.168.0.200/sec/?pt=34&cmd=get");
$TempKuhnya = substr($TempKuhnya,5,5);
sg('DS18B20KUHNYA.Temp',$TempKuhnya);
sleep(1);
$TempVozduha=file_get_contents("http://192.168.0.200/sec/?pt=35&cmd=get");
$TempVozduhaTemp = substr($TempVozduha,5,5);
$TempVozduhaHum = substr($TempVozduha,-5,5);
sg('DHT22KOMNATA.Temp',$TempVozduhaTemp);
sg('DHT22KOMNATA.Hum',$TempVozduhaHum);

и всё ок.

По поводу цены, тут да, каждый решает для себя.
Извините за оффтоп
