ПЛК (Arduino Mega 2560 + W5100)

[uni]

Я когда-то давно тестировал интерпретатор бейсика на ATmega16 @ 16 МГц. В принципе я могу его на Arduino Mega2560 перенести. Так вот по поводу скорости циклов там я сделал такой тест:

на ATmega16 @ 16 МГц у меня прошёл примерно за 5 секунд. Тут вложенные циклы я сделал, т.к. для 10000 слишком быстро считает.

Код: Выделить всё

print
print "Begin"
for j = 0 to 3
for i = 0 to 30000
next
next
print "End"

Правда это считывание с внутренней flash. Программа прошивается прямо в мк в виде текста. Думается мне, что у меня будет что-то чуть похуже.

Узнал, что есть ещё и AttoBasic.

[uni]

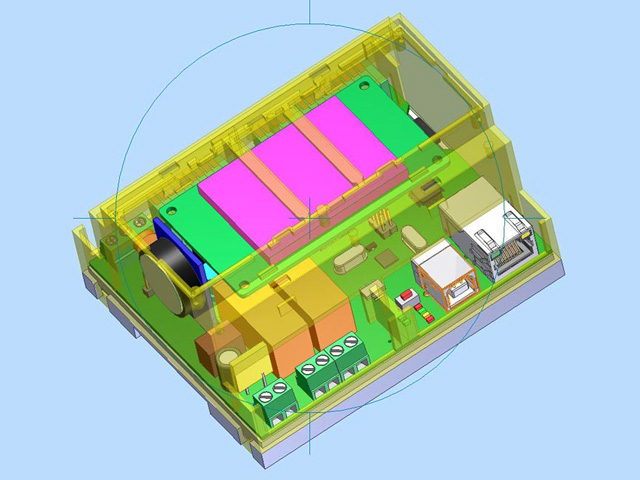

У кого-то дошли руки до промышленного исполнения Arduino Mega2560. Я хочу того же по железу, только с внешней памятью и JTAG разъёмом. К сожалению, у меня нет времени делать аналогичную разработку.

Чего ещё хочу (было бы на моей плате):
- изолированных RS-485 3 шт (скорость до 115200 хотя бы);
- вместо сенсорного экрана обычный монохромный 128x64 с настраиваемой цветной подсветкой (думается это дешевле будет, а на красоту смотреть никто не будет в шкафу);
- небольшой набор кнопок;
- светодиоды: работа с картой, "программа", "авария", "работа", работа через UART0 (конвертер USB-TTL), приём-передача по каждому RS'у;
- если есть на борту входы/выходы, то индикация для каждого отдельным светодиодом;

Ссылки:

1. Проект «Дом для AMS».

[DimSun75]

У кого-то дошли руки до промышленного исполнения Arduino Mega2560. Я хочу того же по железу, только с внешней памятью и JTAG разъёмом. К сожалению, у меня нет времени делать аналогичную разработку.

Ссылки:

1. Проект «Дом для AMS».

Забавный проект. С учетом красивого описания цена скорее всего будет завышенная.

Интересно, что они там за внешний сторожевой модуль выдумали. В меге-то все это и так есть

Отправлено с моего SM-A520F через Tapatalk

[Alex]

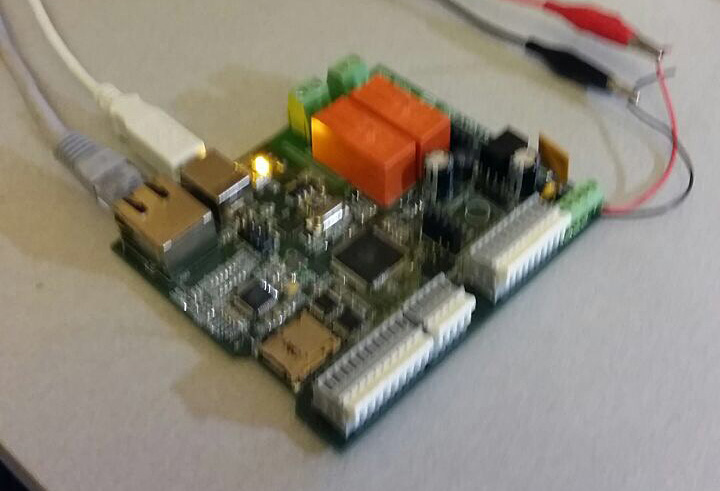

Оно уже работает

[uni]

Здорово, а нет картинки платы почётче, я бы посмотрел есть ли там jtag. Очень жаль будет, если нет. Возможно выводы заняты подо что-то.

[alexsis_76]

Только стоит этот wifi модуль как самолет по сравнению с тем же ESP8266.

угу дорого,зато стабильно,я так и не смог понять причину пропадания связи на ESP8266,не стабильный пинг и вообще железяка непредсказуемая хотя безусловно интересная,когда поставил микрочиповский модуль все нормально и пинг стабильный и связь держит отлично и если разработчик рассчитываете на серьезную покупательскую аудиторию, то никогда не будет ставить в свои творения такие поделки.

[uni]

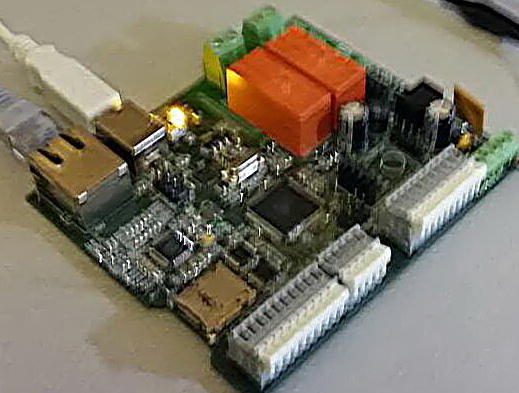

Так чуть лучше. Рядом с мк наблюдаются разъёмы, надеюсь, что один из них JTAG, а не ISP.

Alex, нельзя ли узнать точно?

[alexsis_76]

что один из них JTAG

вряд ли

[Alex]

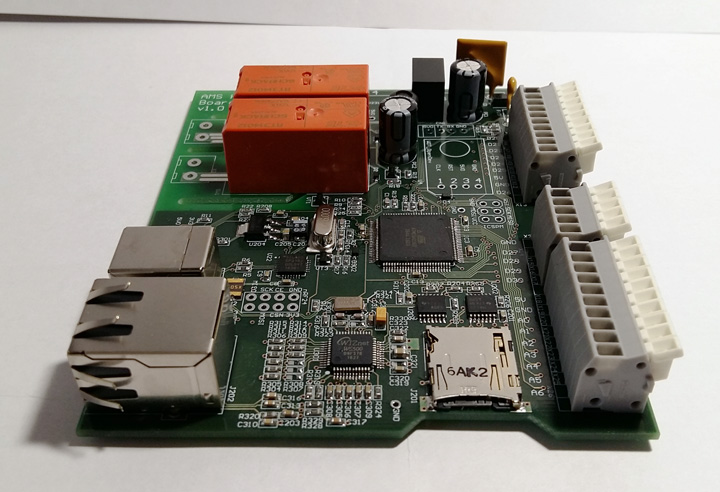

Разъёма JTAG там нет, вот фото более чёткое.

[uni]

Эх, тогда он мне не нужен. О чём думал инженер, когда ТЗ составлял? Неужели о printf'ах? С таким-то множеством периферии. У меня у самого очень сложная программа и я просто не представляю как бы я обходился без отладчика. У меня не раз программа зависала, я жму остановку и попадаю в место, где программа зациклилась. С терминалом нужно просто невероятный дебаг по коду развести, чтобы локализовать проблему. А тюнинг и доводка узких мест без отладчика вообще маловероятна.
