beavisgood писал(а): В данной схеме осуществить диммирование нагрузки возможности нет из за реле. При наличии мощного симистора оно не нужно, потому как с его функциями он прекрасно справится, даже с учетом объема радиатора равным объему реле + плюс появляется диммирование.
Или есть другие варианты?

Я сторонник идеи сначала обобщить потребности, а потом подтягивать под них электронику (раз мы уж взялись за разработку) . Сделать универсальный модуль с одним только мощным симистором - вряд ли целесообразно. В предидущих сообщения я пытался классифицировать разрабатываемы устройства (актуаторы) по функциональному назначению, конструктивному исполнению, компоновке и т.д. Обсуждения так и не последовало. Большинству, видимо, проще подтягивать уже готовые железки под их потребности. Если конкретней, то я не вижу смысла ставить реле в модуль управления светом. Коммутацию нагрузки максимум в 100 Вт можно доверить сисмистору с возможностью диммирования (тут более важно сделать его небольшим, чтобы можно было встраивать прямо в люстры, торшеры и т.д.). Управление теплым полом, конвекторами, насосами - реле+симистор. Низковольтная нагрузка - полевики. И так далее....

kalina писал(а):

beavisgood писал(а): В данной схеме осуществить диммирование нагрузки возможности нет из за реле. При наличии мощного симистора оно не нужно, потому как с его функциями он прекрасно справится, даже с учетом объема радиатора равным объему реле + плюс появляется диммирование.
Или есть другие варианты?

Управление теплым полом, конвекторами, насосами - реле+симистор.

Если устойство должно быть универсальным то оно должно выполнять все хотелки.Наличие реле в данном устройстве определено только задачей не требующей точной регулировки и не более (да она и не нужна для дома, это же не цыплять выращивать) . Для всего остального только симистор....

capicator писал(а): Если устойство должно быть универсальным то оно должно выполнять все хотелки. Наличие реле в данном устройстве определено только задачей не требующей точной регулировки и не более (да она и не нужна для дома, это же не цыплять выращивать) . Для всего остального только симистор....

С моей точки зрения, применение реле оправдано намного меньшим выделением тепла при "большой" нагрузке (5-20А), причём нет необходимости в установке радиатора. Особенно, если устройство находится в замкнутом пространстве (например, подразетнике). Опыта работы с симисторами у меня нет, только лампочкой управлял в режиме димминга. Может я ошибаюсь?
А насчёт универсальности - пока не вижу такого устройства, котрое бы выполняло все хотелки, т.к. хотелки у всех разные))).
Если вы знаете примеры универсальных устройств, приведите их.

kalina писал(а):

capicator писал(а): Если устойство должно быть универсальным то оно должно выполнять все хотелки. Наличие реле в данном устройстве определено только задачей не требующей точной регулировки и не более (да она и не нужна для дома, это же не цыплять выращивать) . Для всего остального только симистор....

С моей точки зрения, применение реле оправдано намного меньшим выделением тепла при "большой" нагрузке (5-20А), причём нет необходимости в установке радиатора. Особенно, если устройство находится в замкнутом пространстве (например, подразетнике). Опыта работы с симисторами у меня нет, только лампочкой управлял в режиме димминга. Может я ошибаюсь?
А насчёт универсальности - пока не вижу такого устройства, котрое бы выполняло все хотелки, т.к. хотелки у всех разные))).
Если вы знаете примеры универсальных устройств, приведите их.

Вот сразу дуться..... Ладно проехали. Я хотел сказать что применение реле в данном утройстве все таки не оправдано, так как навесив на симистор радиатор площадью того же реле получаем довольно гибкое устройство, удолетворяющее практически всем хотелкам. И не более.

capicator писал(а):навесив на симистор радиатор площадью того же реле получаем довольно гибкое устройство, удолетворяющее практически всем хотелкам

При токе в 10 А размер радиатора будет намного больше, чем размер реле. Реле еще перегрузки по току держит намного лучше, чем симистор.

akouz писал(а):

capicator писал(а):навесив на симистор радиатор площадью того же реле получаем довольно гибкое устройство, удолетворяющее практически всем хотелкам

При токе в 10 А размер радиатора будет намного больше, чем размер реле. Реле еще перегрузки по току держит намного лучше, чем симистор.

Можно ткнуть носом хоть на примерній расчет площади радиатора для тех же 10А. В даташите что то не видел такого.

Как вообще рассчитываются радиаторы поиск рулит.Пример тут http://www.chipdip.ru/video/id000276277/

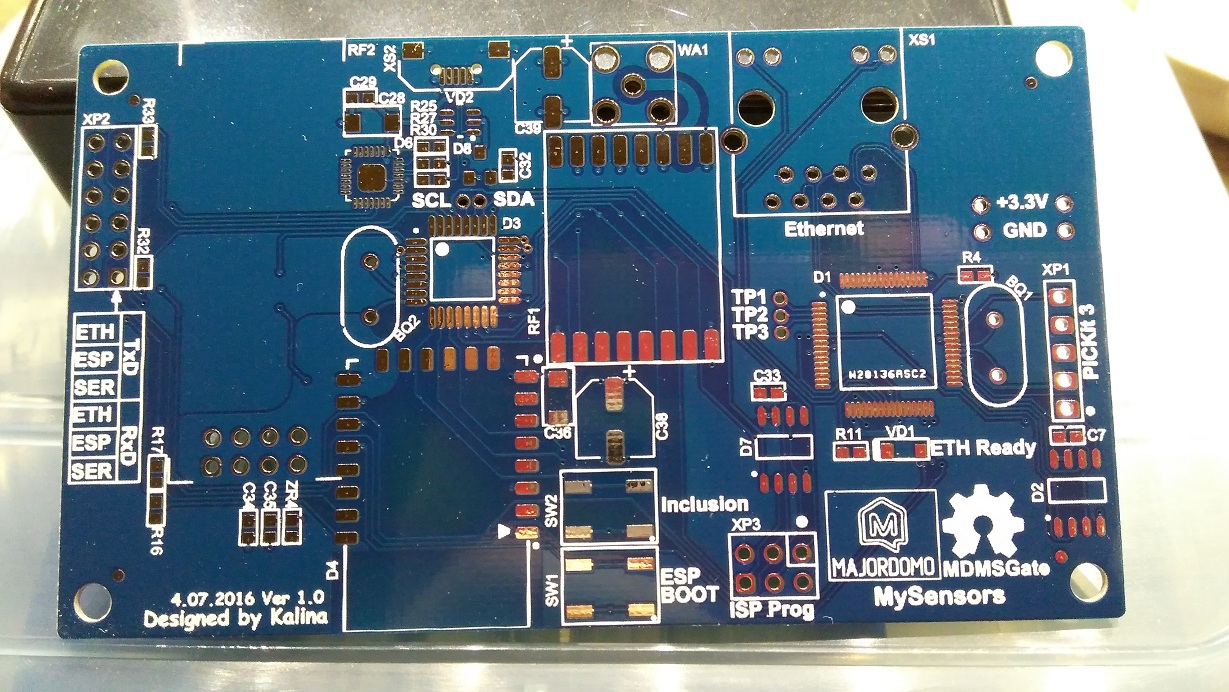

Сегодня получил платы для MDMSGate. Качество и сервис http://www.pcbway.com заслуживает уважения. Цена тоже приемлимая (новым пользователям дается 5$ скидки на первый заказ). Завтра буду паять.

capicator писал(а): Можно ткнуть носом хоть на примерній расчет площади радиатора для тех же 10А. В даташите что то не видел такого.

В даташите указано падение напряжения на отрытом симисторе, поредка 1.2В тип, или 1.6В макс. Умножаете на ток 10А, получаете 16 Вт мощности, которые надо рассеять.

Задаетесь макс. температурой окружающей среды, расчитываете макс. тепловое сопротивление радиатора. Получите, что для 16 Вт вам нужен увесистый радиатор величиной примерно с ладонь. А радиатор размером с релюшку способен всего пару ватт рассеять, если навскидку.

kalina писал(а):Сегодня получил платы для MDMSGate. Качество и сервис http://www.pcbway.com заслуживает уважения. Цена тоже приемлимая (новым пользователям дается 5$ скидки на первый заказ). Завтра буду паять.


Ай, какая красота, [emoji1] молодец.
Я от них тоже жду в этом месяце, руки уже чешутся.
