sonoff touch

[VladPTZ]

Тройной выключатель кто-ни будь разбирал?
Написано что он на wifi и на 433мгц.
У него какой wifi чип? Пере прошить можно?

https://www.itead.cc/smart-home/sonoff-t1.html

[nick7zmail]

Скорее всего, как и в одинарном esp8266...врят ли они что-то новое стали бы придумывать...просто больше пинов задействовано...

Отправлено с моего Xperia Z через Tapatalk

[VooDooN]

У него якобы такой модуль:https://www.itead.cc/wiki/PSF-B85. На основе ESP8285. Я жду, когда появятся EU-версии. Якобы скоро будут.

[Cadaver]

Реле прошилось на wifi-iot. Но почему то работает только в одну сторону. С кнопки и через веб морду переключается и Мажордомо видит переключения, а если попробовать включить или выключить из Мажордомо, то реле не реагирует...

[VooDooN]

Проверьте, что в Setup GPIO Mode настройки указаны аналогично этому посту: viewtopic.php?f=8&t=3856&start=30#p54324

[Cadaver]

Проверьте, что в Setup GPIO Mode настройки указаны аналогично этому посту: viewtopic.php?f=8&t=3856&start=30#p54324

Ох, именно по этим картинкам и собирал!
В MQTT MajorDoMo появился параметр: /ESP00853ECF/output12, к нему прицепил status от switch1.
И информация от реле поступает четко. а вот когда нажимаешь кнопку в МД то он через секунду возвращает в предыдущее состояние. т.е. если свет реально горит, и выключаешь в МД, то кнопка опять возвращается в состояние "свет горит" а реле никак не реагирует

[Dragon]

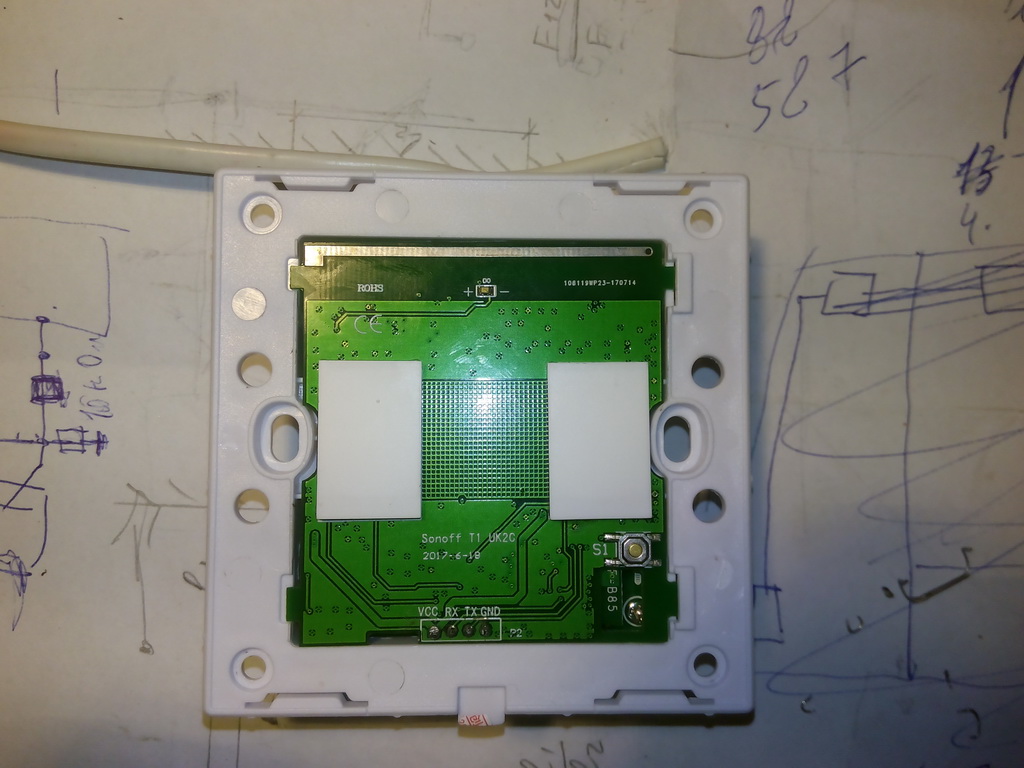

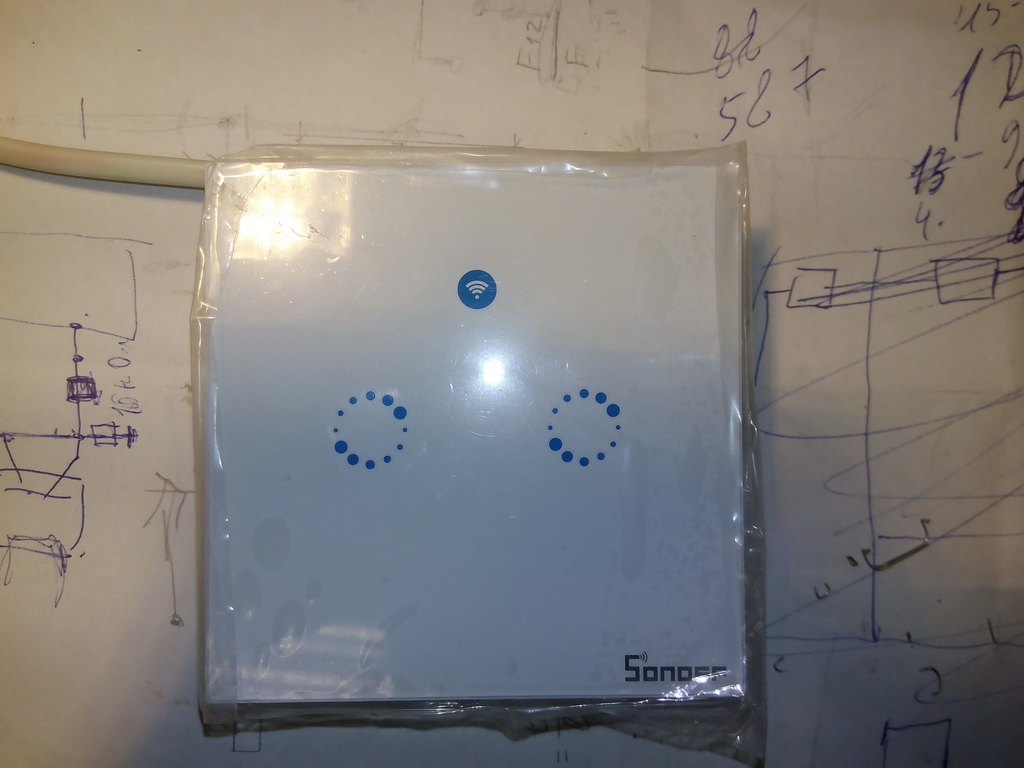

Пришел sonoff выключатель двойной, модуль wi-fi у него стоит на базе esp8285 и пытаюсь его прошить прошивкой wifi-iot.

СпойлерПоказать




Прошить то я его прошил, но проблемы начались при объявлении нужных GPOI, один сенсор получилось настроить так как она соответствует выключателю с одной кнопкой, а вот со второй не получается так как в прошивке под esp8266 нет таких выходов а это
GPIO 9 - сенсор
GPIO 5 - реле

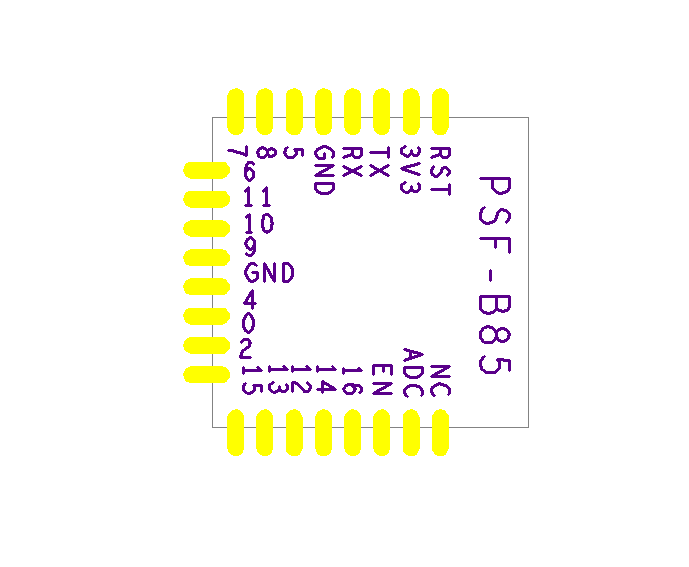

Вот распиновка модуля на базе esp8285

СпойлерПоказать


[skysilver]

GPIO 9 - сенсор
GPIO 8 - реле

М.б. частично поможет опция "Поддержка GPIO 9/10" конструкторе. Не пробовали?

[Dragon]

GPIO 9 - сенсор
GPIO 5 - реле

М.б. частично поможет опция "Поддержка GPIO 9/10" конструкторе. Не пробовали?

что то не прокатила эта функция((

[Dragon]

победил я этот выключатель, за парка была в том что если в прошивка wifi-iot, в меню где прописываются GPIO, в пункте Setup GPIO MODE: прописывать 9 GPIO как вход и ли как выход то выскакивает ошибка ERROR ! GPIO 9 NOT USED ! ходя если его не объявлять и перейти сразу в под пункт Interrupt: и там указать Int2 on GPIO 9 в GPIO For Key: 5 то все отлично отрабатывает.
вывод: в пункте Setup GPIO MODE: нужно только указать GPIO где сидят выходные рыле.
