Я не подключал W5500.
Подскажите на какую ногу на МК подключен CS модуля W5500 по вашему коду?
В библиотеке нет жесткой привязки. Просто заведена переменная.

[serghei]

Подключение стандартное - Выводы Mosi, Miso, Clk картридера и W5500 заводим на 6-ти выводный SPI. Туда же и Rst W5500.
Csn W5500 на D10 . Int никуда не подключал. Cs ридера на D4.
В принципе Cs можно заводить на любой свободный. Подтяжек не ставил, но наверное надо предусмотреть. Ставить или нет резисторы - уже по ходу пайки.

[ser009]

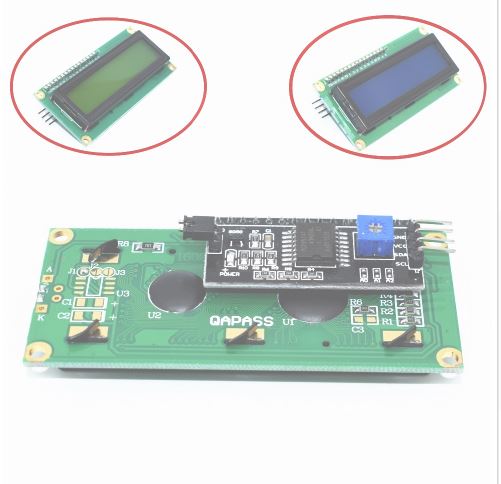

У тебя модуль LCD подключен через модуль I2C?

SPOILERSPOILER_SHOW


[serghei]

Да, такой. С ним есть пара проблем, но это вопросы программирования.

[ser009]

сколько выходных реле разводить и входов?
какие пины?

[ser009]

Можно установить аппаратное подавления дребеска контактов на входе.
вот https://tsibrov.blogspot.com/2017/09/1.html
или так https://tsibrov.blogspot.com/2017/11/2-mc14490.html

[serghei]

А вот тут вопрос интересный. Комуто надо 32 реле , комуто DHT кучу. Поэтому предлагаю просто вывести выводы наружу.
Уже в исполнительном блоке ставить развязку.

Ps. Вторая микруха поинтереснее будет. Триггер Шмидта немного для другого.

[ser009]

Если есть другие варианты предлагайте.
У меня стоят триггеры Шмитта.

[serghei]

С кнопками дел не имел. Доверяю тебе.
