Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение Alex »

Я всегда читаю ваши сообщения с большим интересом, но они звучат для меня как сообщения с другой планеты :)

Я понимаю что работать с отладчиком и в полноценной IDE лучше, чем без отладчика и в Arduino, но этот вопрос меня лично особо не волнует — я уже привык решать все проблемы подручными средствами — маркерами, ручным профилированием и анализом кода (логикой).

У меня складывается впечатление, что пристрастие к JTAG это сродни пристрастию к курению — если ты не попробовал, то и потребности курить у тебя нет. :)
DimSun75
Сообщения: 318
Зарегистрирован: Вс янв 01, 2017 8:32 pm
Откуда: Москва

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение DimSun75 »

JTAG в серьезных проектах просто необходим. Стоит его только попробовать. С курением сравнивать некорректно. Курение вредно, а JTAG полезен. Есть доступ к схеме? Вполне возможно, что ножки нужные доступны

Отправлено с моего SM-A520F через Tapatalk
Аватара пользователя
uni
Сообщения: 191
Зарегистрирован: Вс июл 26, 2015 9:21 pm
Откуда: Екатеринбург
Контактная информация:

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение uni »

Нужны несколько выводов: +VCC, GND, RESET, TCK, TMS, TDO, TDI.
Вложения

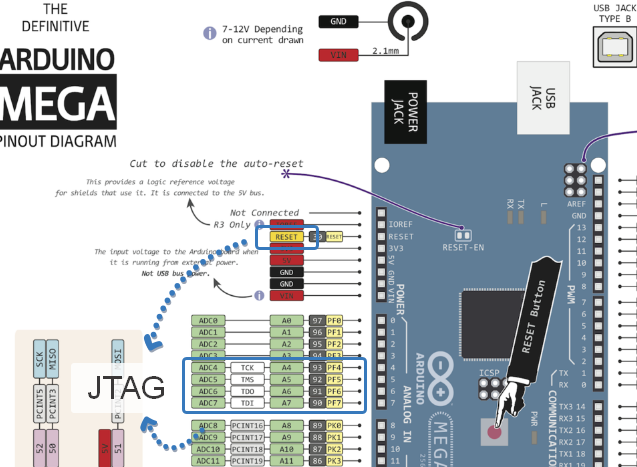

JTAG
JTAG
2017-03-29 21-16-33 mega2_ret_by_pighixxx-d5yqsht.png (1600×1131) — Яндекс.Браузер.png (142.73 КБ) 7128 просмотров
Россия навсегда!
DimSun75
Сообщения: 318
Зарегистрирован: Вс янв 01, 2017 8:32 pm
Откуда: Москва

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение DimSun75 »

Вопрос с TDI остается открытый, остальные вроде как есть на гребенках.

зы. И если меня зоркость не подводит, то он в воздухе висит. Подпаяться можно
Alex
Сообщения: 2357
Зарегистрирован: Пт апр 20, 2012 12:53 pm

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение Alex »

И если меня зоркость не подводит, то он в воздухе висит. Подпаяться можно
Друзья, не парьтесь, специально для таких фанатов JTAG сделаем этот разъём. Напишите что конкретно надо вывести.
Аватара пользователя
uni
Сообщения: 191
Зарегистрирован: Вс июл 26, 2015 9:21 pm
Откуда: Екатеринбург
Контактная информация:

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение uni »

Поместим их рядом
Вложения

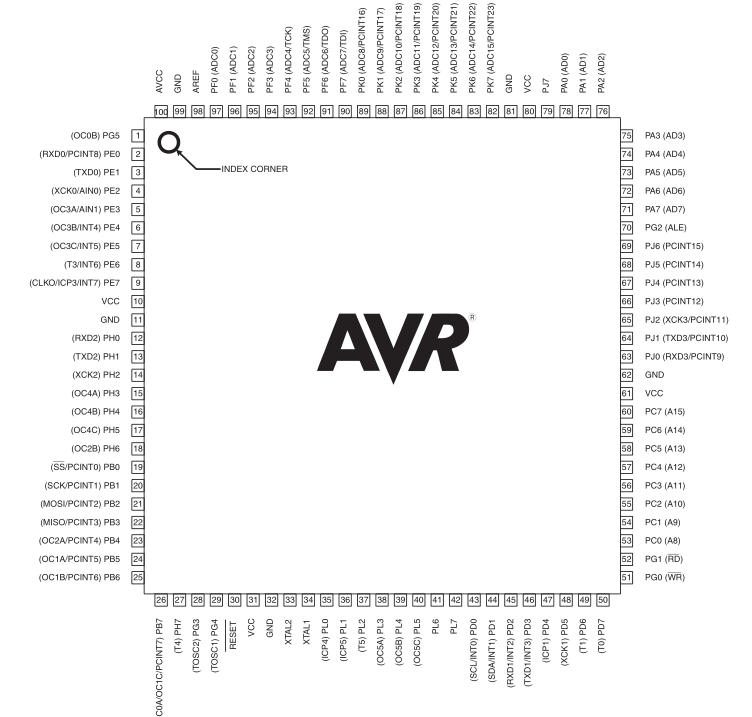

Дока
Дока
2017-03-29 21-51-17 ATmega2560.pdf - [ATmega640 1280 1281 2560 2561 datasheet] - SumatraPDF.png (85.06 КБ) 7125 просмотров
По факту на плате имеем
По факту на плате имеем
2017-03-29 21-51-58 SmartLiving.ru • Просмотр темы - ПЛК (Arduino Mega 2560 + W5100) — Яндекс.Браузер.png (165.84 КБ) 7125 просмотров
Россия навсегда!
DimSun75
Сообщения: 318
Зарегистрирован: Вс янв 01, 2017 8:32 pm
Откуда: Москва

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение DimSun75 »

Да наверное больше интересует цена ;)
Аватара пользователя
uni
Сообщения: 191
Зарегистрирован: Вс июл 26, 2015 9:21 pm
Откуда: Екатеринбург
Контактная информация:

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение uni »

Есть стандартный разъём, т.е. у него известны назначения выводов.

Ссылки:

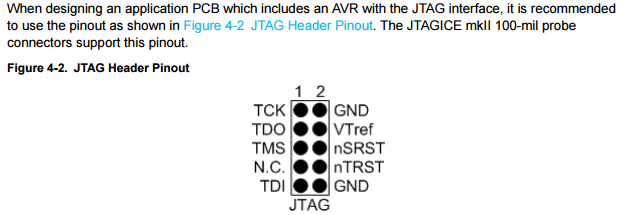

1. AVR JTAGICE mkII.
Вложения
2017-03-29 21-59-03 atmel-42710-avr-jtagice-mkii_userguide.pdf — Яндекс.Браузер.png
2017-03-29 21-59-03 atmel-42710-avr-jtagice-mkii_userguide.pdf — Яндекс.Браузер.png (26.71 КБ) 7124 просмотра
Россия навсегда!
Alex
Сообщения: 2357
Зарегистрирован: Пт апр 20, 2012 12:53 pm

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение Alex »

Ок, постараемся добавить на плату.
Аватара пользователя
uni
Сообщения: 191
Зарегистрирован: Вс июл 26, 2015 9:21 pm
Откуда: Екатеринбург
Контактная информация:

Re: ПЛК (Arduino Mega 2560 + W5100)

Сообщение uni »

А вот это сам отладчик. С его помощью можно отлаживать программы даже в IAR для AVR.

Ссылки:

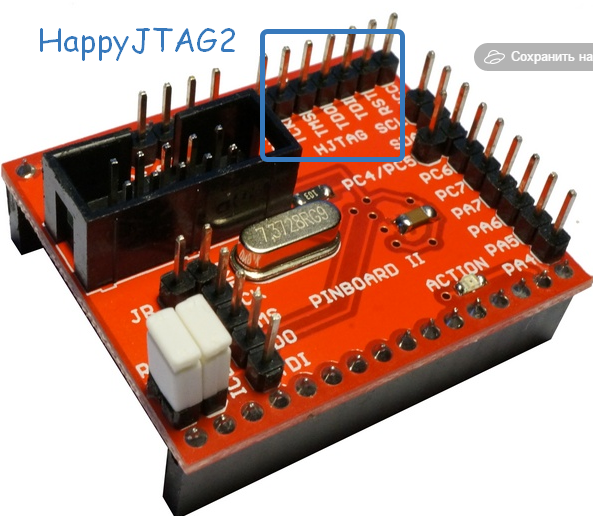

1. Универсальный модуль FT2232C + AVR JTAG ICE .
Вложения
2017-03-29 22-10-21 600x600_AJT.jpg (600×579) — Яндекс.Браузер.png
2017-03-29 22-10-21 600x600_AJT.jpg (600×579) — Яндекс.Браузер.png (419.77 КБ) 7119 просмотров
