MDMSensor "Multisensor"

[kalina]

Из трех датчиков DHT только на одном есть пленка

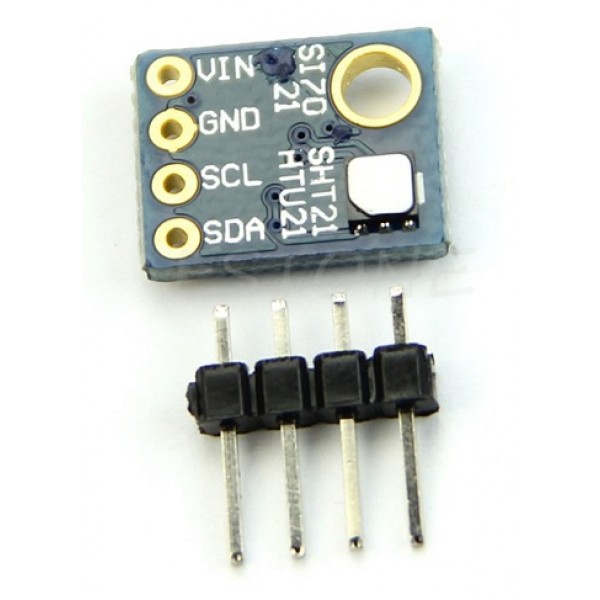

Извиняюсь, я не уточнил, это я про датчик SI7021


[slgeo]

Датчик пришел с фирменной защитной наклейкой из полимера. Силабс обещает паропроницаемость наклейки, и снимать её не обязательно, хотя это повышает быстродействие датчика. Но после того как я снял наклейку с одного датчика, через полчаса он перестал работать. Возможно что причина не в наклейке а в статике или неправильном подключении, но факт остаётся фактом.
После запайки пинов в плату датчик не регидрировался а просто лежал сутки в помещении с влажностью 50%. В документации нет требования по принудительной гидратации после пайки, есть только процедура сушки/регидрации после затопления.

http://we.easyelectronics.ru/part/ne-vy ... i7021.html

[kalina]

Прочитал ещё в комментариях к этой статье...

Защитный фильтр снимать не следует. Он предохраняет чувствительный элемент датчика от оседания на нём пыли и конденсации влаги. Деградация параметров при загрязнении ёмкостного датчика — бич всех ёмкостных сенсоров. Кроме того, фильтр предохраняет от попадания флюса и др. материалов внутрь при пайке.

[kalina]

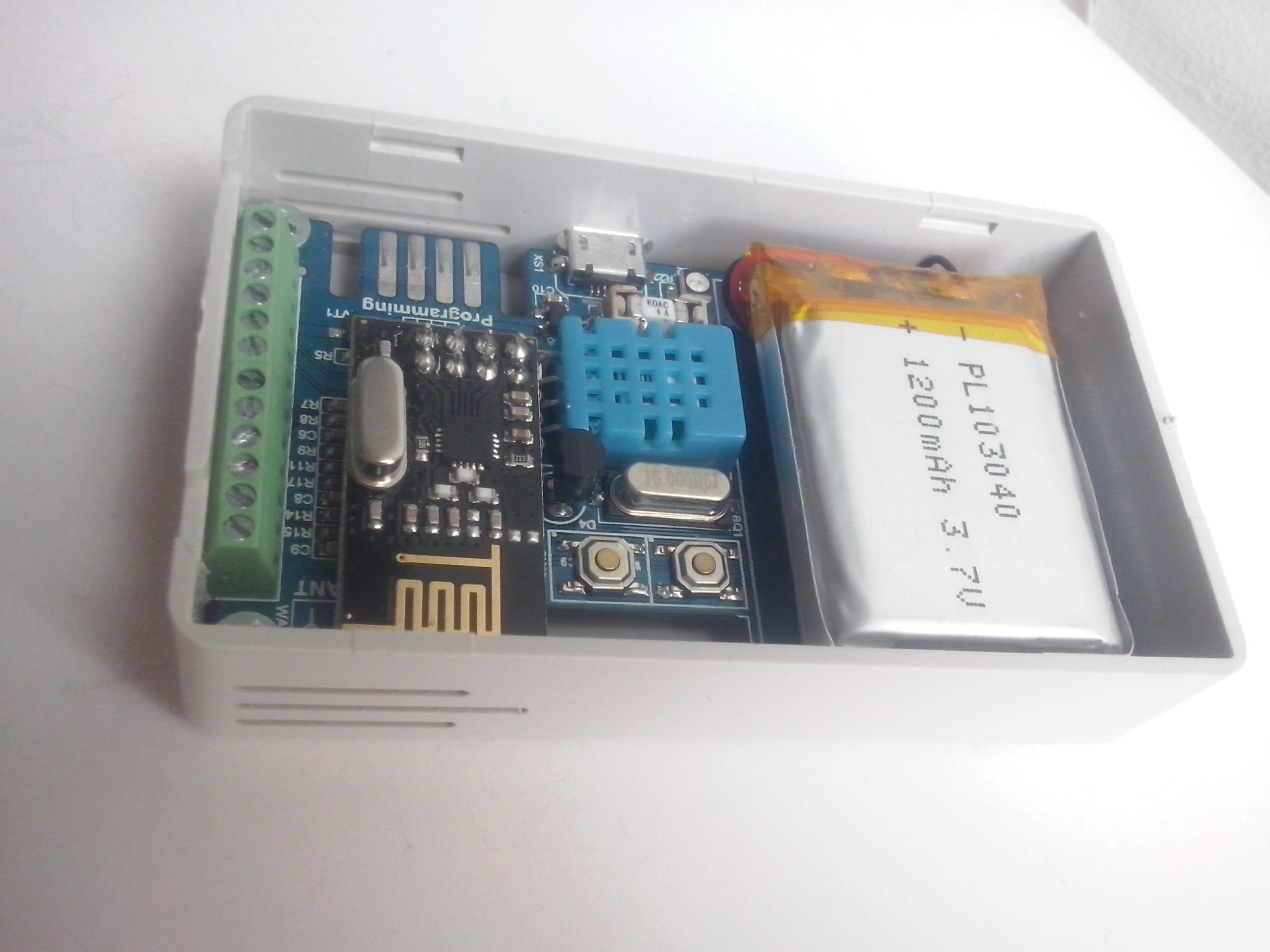

Сегодня с Иваном запустили первую плату! Считываются показания со всех датчиков. Ещё предстоит борьба за энергосбережение.

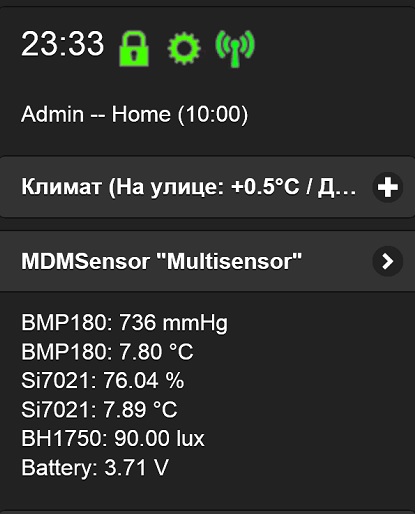

MDMSensor уже прикручен к MajorDomo


[serghei]

Поздравляю! И сразу вопрос - А датчик освещенности через корпус корректно работает?

[kalina]

А датчик освещенности через корпус корректно работает?

Корпус ещё не изготовлен, сейчас подготавливаются чертежи и ведётся поиск конторы, которая сможет сделать фрезеровку...

[SolarW]

Корпус ещё не изготовлен, сейчас подготавливаются чертежи и ведётся поиск конторы, которая сможет сделать фрезеровку...

http://klona.ua/izgotovlenie-plastikovykh-korpusov.html - не знаю как у них с ценой но описания выглядят "вкусно"

[svetozar161]

А что за тип предохранителя и кроватка под него? Ткните ссылкой пожалуйста.
По поводу пленки на Si очень капризные датчики. Использую BME280 больше нравится.

[kalina]

А что за тип предохранителя и кроватка под него? Ткните ссылкой пожалуйста.

Вот кровать, а вот обитатель.

[kalina]

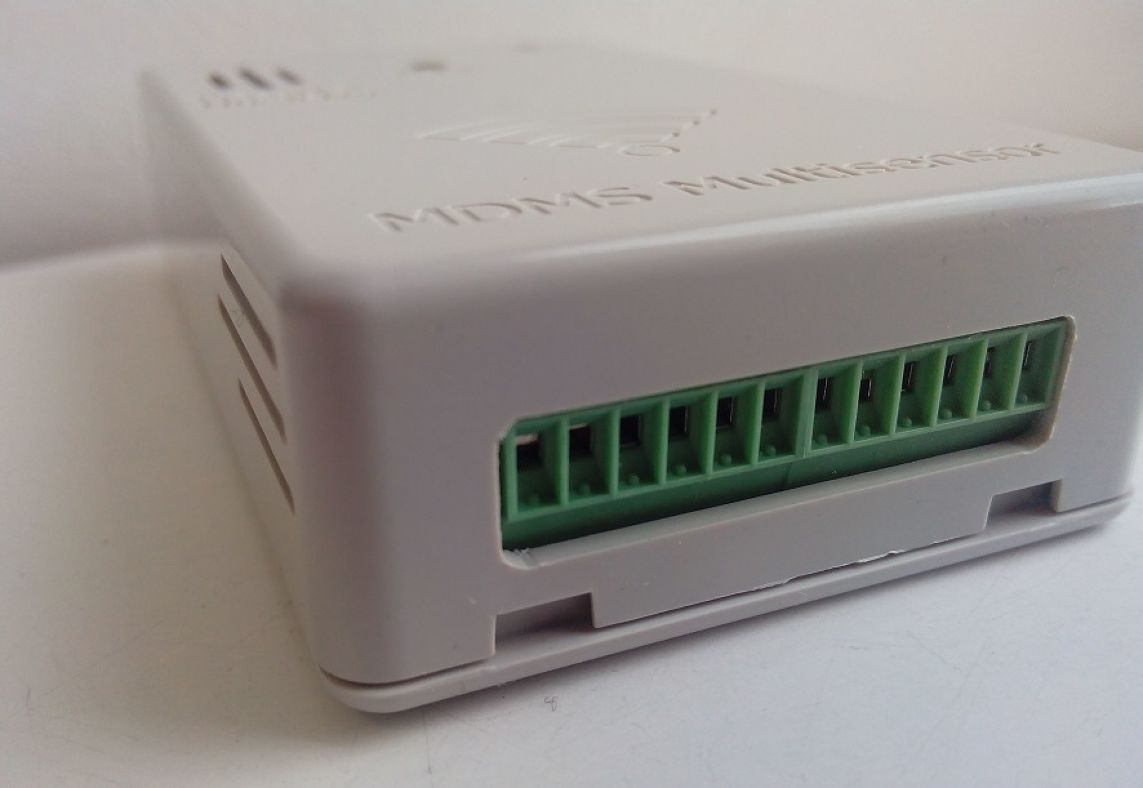

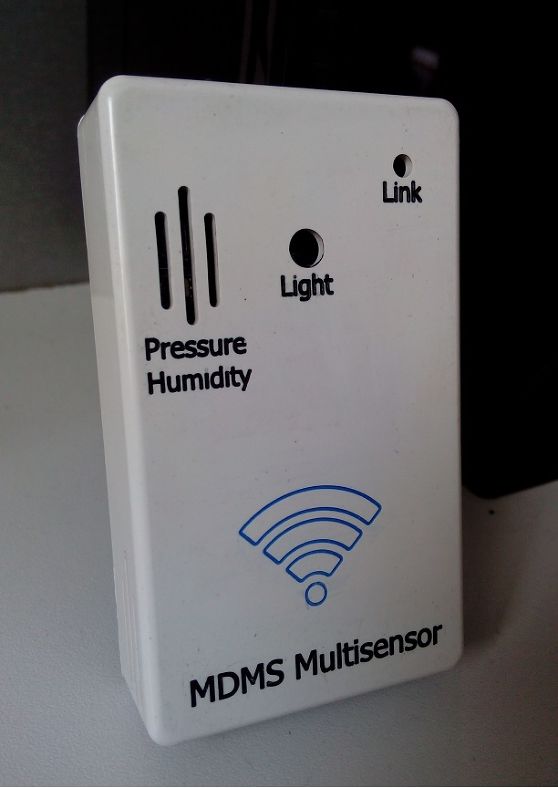

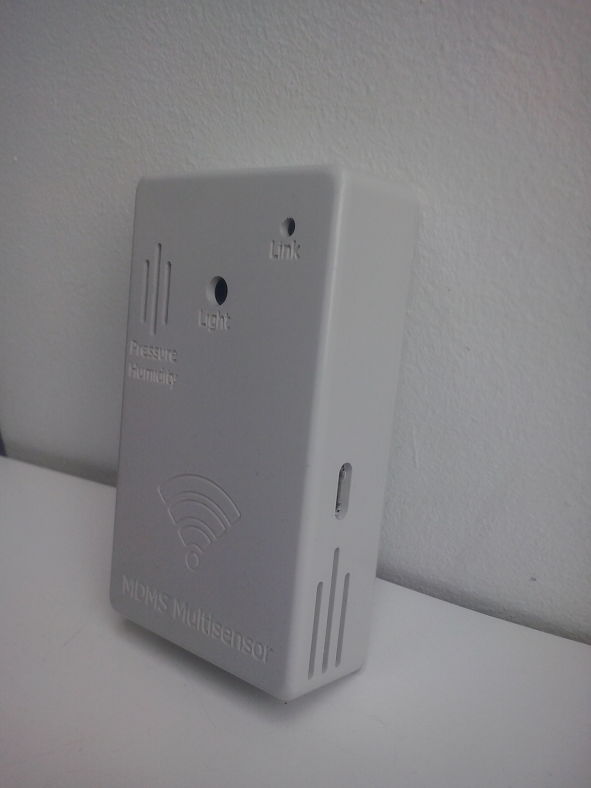

Получены первые образцы корпусов. Фрезеровка неплохая, а вот технология нанесения краски оставляет желать лучшего. Вот что получилось:
