SONOFF TX Однопроводной Настенный Выключатель

Сообщение TrDA » Сб окт 05, 2019 6:16 pm

SONOFF - наконец-то выпустила однопроводной выключатель (ноль не требуется). Управление, как и у предыдущих моделей, осуществляется по Wi-FI (ESP8266). Купить уже можно на офф.сайте компании.

Полное название модели: SONOFF T4EU1C - 1 Gang EU Wi-Fi Smart Single Wire Wall Switch.

Купить:
https://www.itead.cc/sonoff-t4eu1c-wi-f ... witch.html
https://www.banggood.com/SONOFF-T4EU1C- ... rehouse=CN
https://ru.aliexpress.com/item/4000094260157.html

почти Аналог от Livolo(Zigbee):
https://ru.aliexpress.com/item/32919238619.html

Обсуждение (ENG):
https://github.com/arendst/Sonoff-Tasmota/issues/6248
https://www.superhouse.tv/34-science-or ... ch-switch/

Краткая информация:
1.0 Устанавливается взамен обычного выключателя (механического), без переделок.
1.1 Для управления резистивной нагрузкой (лампочка Ильича), никаких дополнительных модулей не требуется.
1.2 Для управления смешанной нагрузкой (энергосберегайки, светодиодные лампы), обязательно необходима установка нагрузочного резистора (анти-мерцающий модуль).
1.3 Нагрузочный резистор (анти-мерцающий модуль) - идёт в комплекте. Внутри модуля - RC нагрузка. В ёмкостях после отключения, сохраняется опасное напряжение до 2х минут - будте аккуратны.
2. Для прошивки необходимо припаять один провод к GPIO-0, на обратную сторону низковольтной части (кроме стандартной гребёнки). И тут кроется подвох, резистор R10 к которому необходимо подпаиваться - часто сгорает, и сенсорное управление перестаёт работать (у меня такое было на прошлой модели два раза). Естественно - нужно просто не перегревать этот резистор, при пайке (ниже на видео есть вся информация).
3. Судя по видеоотзывам (см. видео ниже), штука крайне интересная. Уже заказал 2шт. (на пробу), по просьбе друзей, у них дорогой ремонт и ноль тянуть было не вариант.

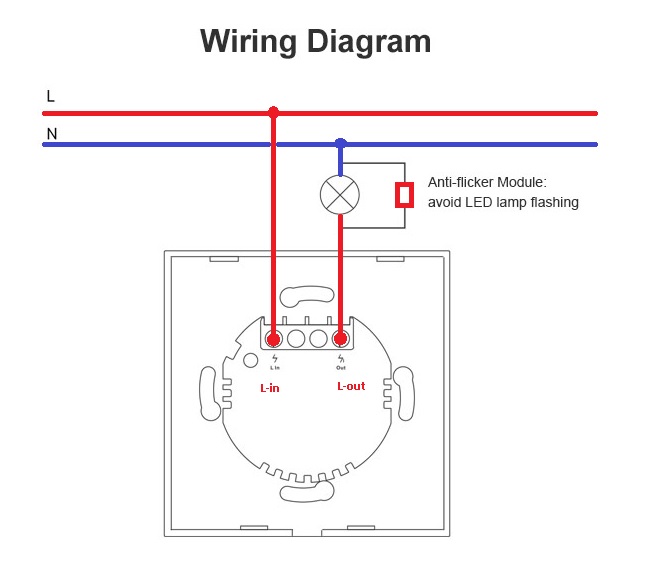

Схема подключения:
Посмотреть:
1. Распаковка (ENG):
https://youtu.be/xckLtFYS77I
2. Прошивка (ENG):
https://youtu.be/4f34SPqP4-A
https://youtu.be/_q96xx9sZ8o
3. Очень-очень подробное описание (ENG):
https://youtu.be/VNYcD7MEp4A
За это сообщение автора TrDA поблагодарили (всего 2):
Sergey.Chek (Сб окт 05, 2019 6:26 pm) • JackOfShadows (Вт окт 15, 2019 3:06 pm)
Рейтинг: 2.47%
Всем удачи.
Спрашивайте - не стесняйтесь.
