МЕГА! И ни в чём себе не отказывай.

[Alex]

МЕГА! И ни в чём себе не отказывай.

24 канала управления/контроля по 8 линий
48 каналов управления/контроля по 4 линии
96 каналов управления/контроля по 2 линии

Возможность в любой момент переконфигурировать всю логику работы.

Стоечный дизайн. В стойке могут быть модули питания, коммутации и т. п. Если мало 192 линий, можно добавить ещё один или несколько управляющих модулей.

В общем, полная нирвана.

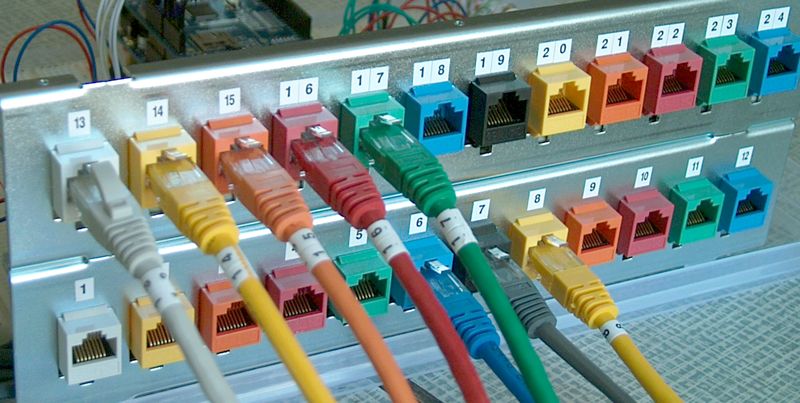

На картинках отсутствует верхняя крышка, второй этаж электроники и передняя панель с индикацией.

[Alex]

Ещё картинка.

[anemcov]

а теперь поподробнее

[Alex]

?!

Куды ж подробнее? На картинках же всё видно. Ну, или задавайте конкретные вопросы.

[anemcov]

схема? прошивка? как сделать? где купить?

[Alex]

схема?

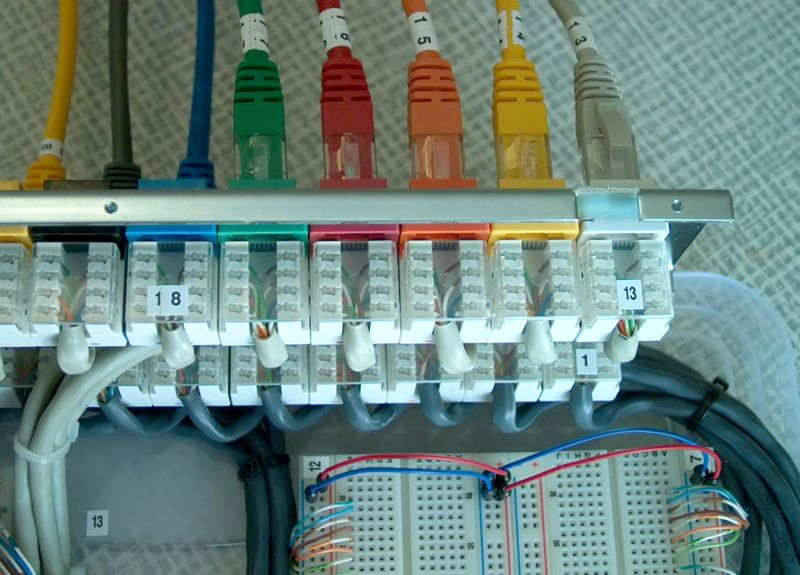

На фотографиях видно — просто коннекторы витой парой соединены с контактами монтажной платы. А монтажная плата выступает в роли реконфигурируемой коммутационной матрицы (с точностью до одного пина).

прошивка?

Прошивка любая. Не принципиально. Вернее, прошивка такая, какая нужна для ваших задач.

как сделать?

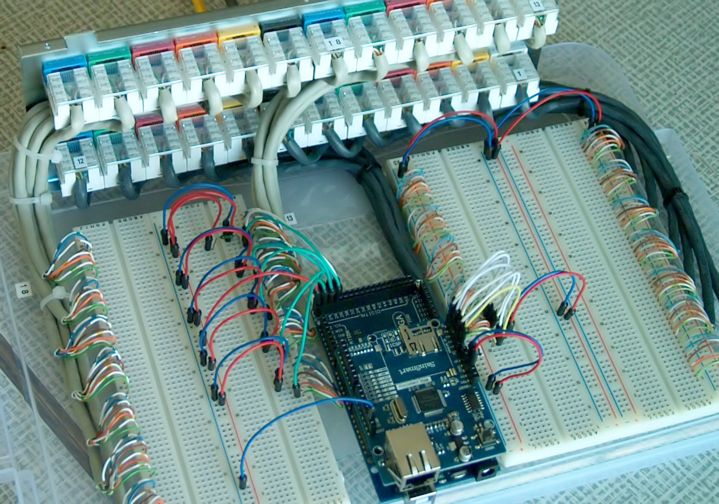

Ингредиенты: витая пара категории 5е, четыре монтажные платы, настенная патч-панель Hyperline PPWBL-12 — 2 шт., модули Keystone Jack RJ-45 — 24 шт. В качестве шасси — крышка от пластикового бокса.

где купить?

В любом интернет-магазине, торгующим СКС-комплектующими.

[sergejey]

Хорошо получилось. Спасибо, возьму на заметку, когда буду свой ужас из проводов до ума доводить

[anemcov]

просто еще вообще не работал с такими устройствами. Как удалось обеспечить 96 каналов? Это на плате контроллера 192 пина есть? или каким образом?
Просто как раз хочу определиться с устройством контроля и управления при помощи "сухих" контактов (кнопки и реле) - ищу варианты.
Жду RasberryPi, чтобы на него систему перенести и его GPIO использовать.

[sergejey]

я думаю для сухих контактов и реле лучше будет Arduino чем Raspberry -- у распберри неудобно с GPIO работать хотя бы потому, что их гораздо меньше.

[Alex]

Как удалось обеспечить 96 каналов? Это на плате контроллера 192 пина есть? или каким образом?

96 каналов по 2 линии — это имеется в виду физическое количество пинов на 24 разъёмах RJ-45. Их можно использовать 8-ками, 4-ками, 2-ками. 4-и и 2-и через переходники-разветвители. И даже как 6+2, при необходимости.

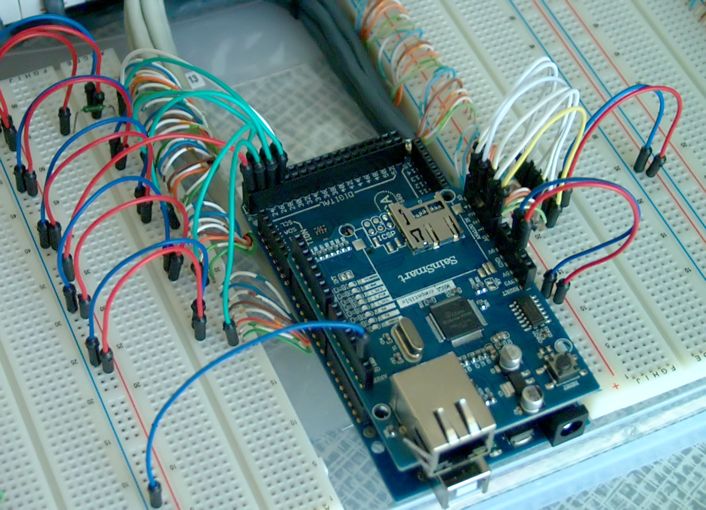

А на МЕГЕ 56 цифровых и 16 аналоговых пинов, кажется. «Лишние» пины на RJ-45 могут использоваться для других «разных» целей (не связанных напрямую с пинами МЕГИ).

Так что конфигурация МЕГА + 24 RJ-45 выглядит довольно сбалансированной.
