OrangePi PC + реле в корпусе D9MG-BODY

Сообщение immortal » Чт май 25, 2017 8:05 pm

На OrangePi PC установлена система MajorDoMo на Armbian , мой образ можно скачать в соответствующей теме
Если же Вы захотите всё сделать с нуля, то рекомендую ознакомиться со статей OrangePi PC работаем с GPIO, UART и i2c
Управлять реле мы будем через GPIO апельсинки, как управлять из системы MajorDoMo описано в статье Управление реле по uart и GPIO OrangePi PC из MajorDoMo
Так же у меня стоят часты реального времени, описание установки и настройки будет сделано в одной из следующих статьей.

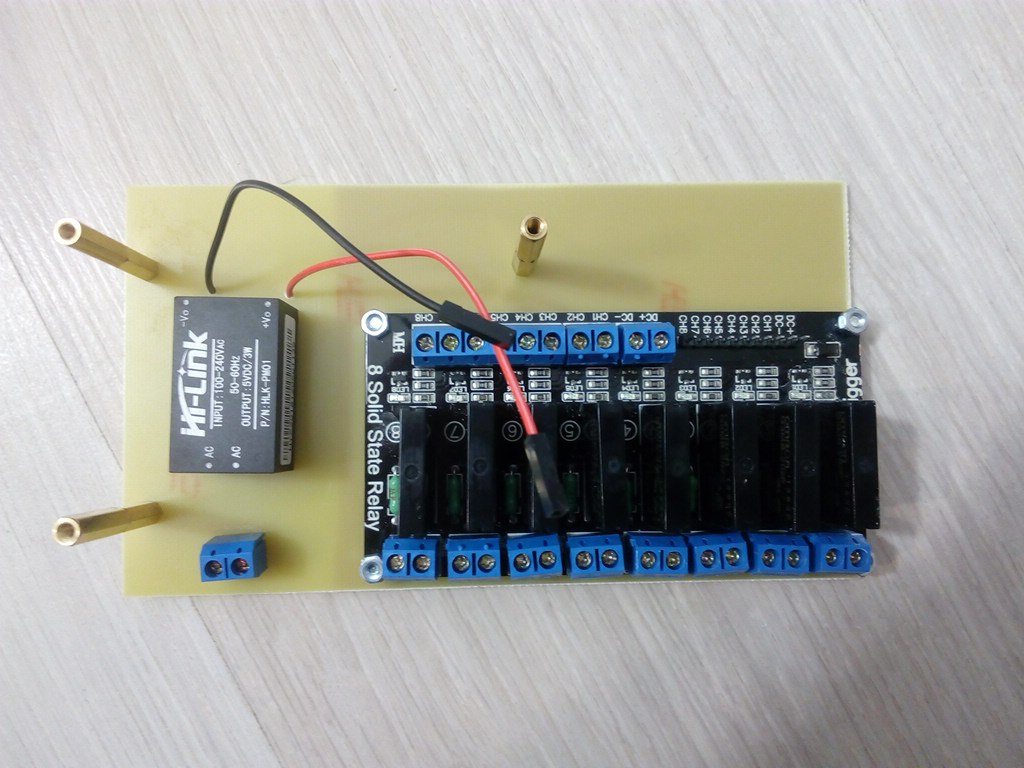

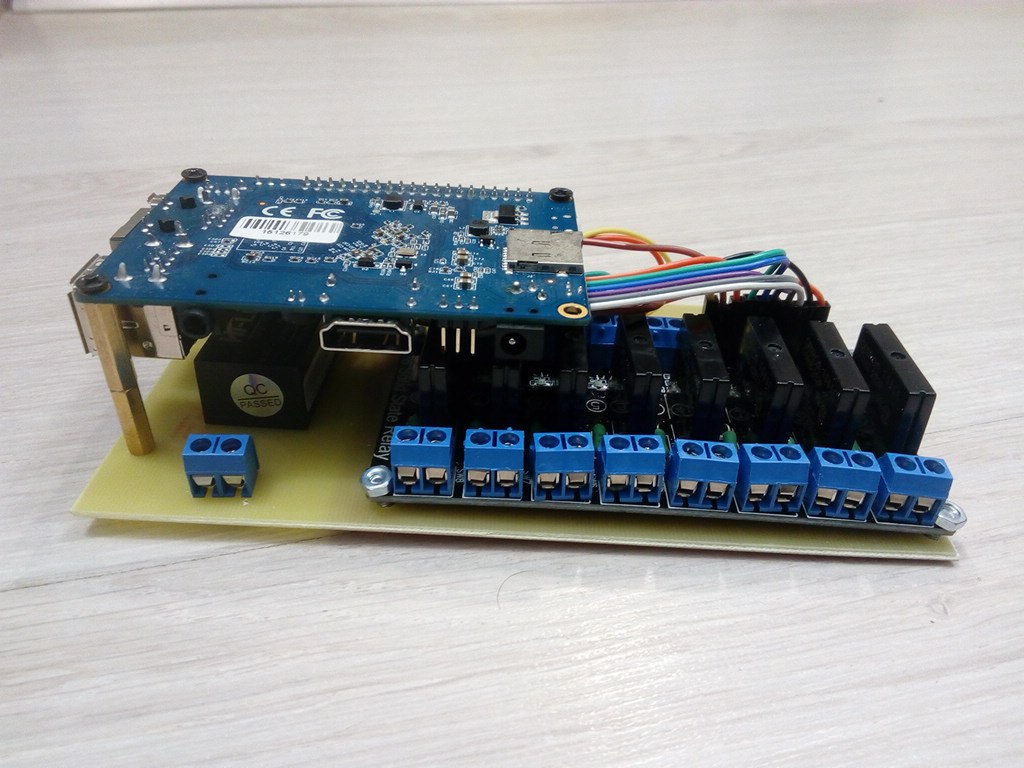

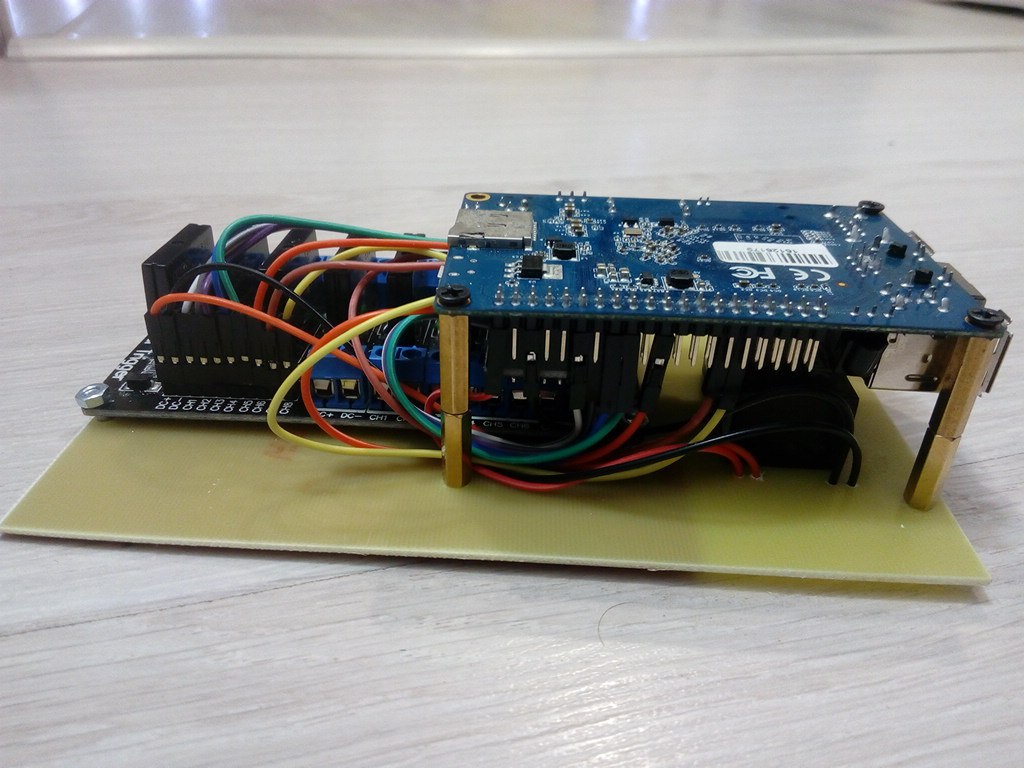

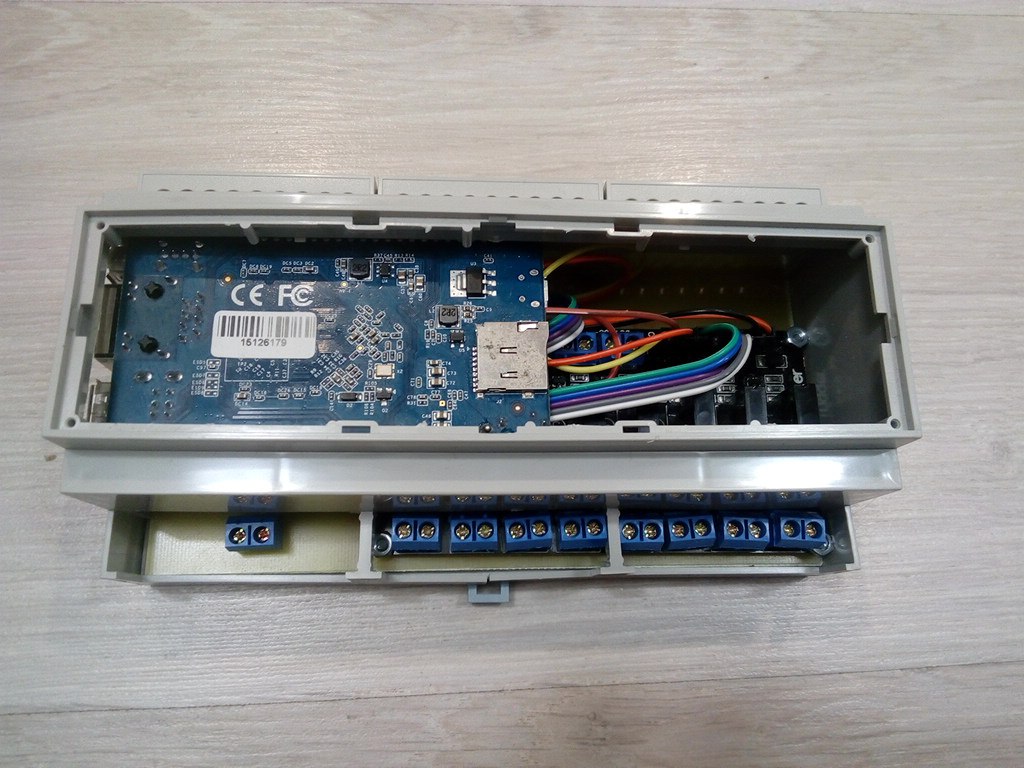

Вот что из этого получилось.
СпойлерПоказать
Источник
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
serghei
Сообщения: 2556
Зарегистрирован: Пт ноя 06, 2015 10:22 am
Откуда: Кишинёв
Благодарил (а): 297 раз
Поблагодарили: 280 раз

Re: OrangePi PC + реле в корпусе D9MG-BODY

Сообщение serghei » Чт май 25, 2017 8:18 pm

В этот корпус идеально влезает LCD экран 20х4 на шине I2C. Только надо подпилить плату на 0.5 мм.
