Беспроводной сенсорный выключатель (радиопульт)

Сообщение immortal » Вт янв 03, 2017 11:52 pm

В этой статье не будет описания как спаять выключатель, мы модернизируем китайский выключатель 315/433МГц, встроим его в панель Livilo и снабдим его сенсором.
Как подключить выключатель к системе умного дома описано в статье Умный дом. Клацкаем светом, в разделе Включаем свет с пультов 315 МГц.
Для того, чтобы сделать пульт сенсорным нужен сам пульт (433 МГц (200 руб.) или 315 МГц (120 руб.)), сенсоры TTP223 (20 руб./шт.), оптроны EL817 (2 руб./шт.), панель Livilo, держатель батарейки CR2032 (40 руб.)
Панель я использовал широкую для 3-х кнопок (600 руб.), пульт 315 МГц, 3 сенсора, 3 оптрона и держатель батарейки. Итого бюджет выключателя составил 828 рублей.
Перепаиваем кнопки пульта, на замыкание кнопок припаиваем 2 контакта оптрона (3-й и 4-й), сенсоры приклеиваем двухсторонним скотчем к панели выключателя, монтируем держатель батарейки.
Припаиваем плюс и GND сенсоров к держателю батарейки CR2032, выход сенсоров на контакт 1 оптронов, контакт 2 оптрона к GND держателя батарейки, GND сенсоров и GND пульта я не соединял, при соединении почему то не правильно работает. Вставляем батарейку и выключатель готов.
Лучше конечно использовать пульты 433 МГц, они меньше размером.

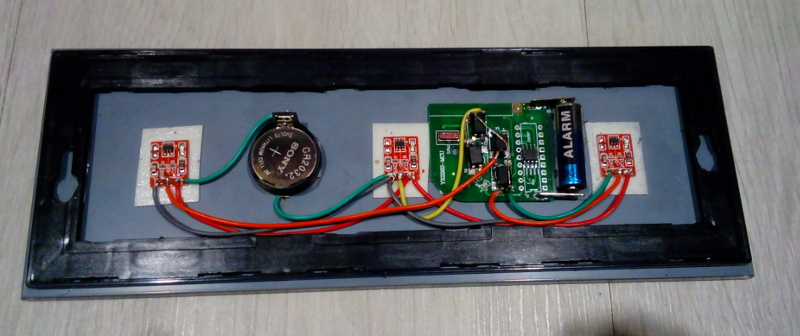

Вот такая конструкция в итоге получилась.
Вот так это выглядит на стене
Источник

Ваши замечания/предложения.
Последний раз редактировалось immortal Ср янв 04, 2017 4:01 pm, всего редактировалось 1 раз.
За это сообщение автора immortal поблагодарил:
Amarok (Ср янв 04, 2017 10:06 am)
Рейтинг: 1.23%
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
Аватара пользователя
woow
Сообщения: 772
Зарегистрирован: Пн июл 04, 2016 8:46 am
Откуда: Mazeikiai
Благодарил (а): 113 раз
Поблагодарили: 39 раз

Re: Беспроводной сенсорный выключатель

Сообщение woow » Ср янв 04, 2017 10:17 am

Raspberry Pi 3B+
immortal
Сообщения: 1112
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 15 раз
Поблагодарили: 384 раза
Контактная информация:

Re: Беспроводной сенсорный выключатель

Сообщение immortal » Ср янв 04, 2017 3:59 pm

woow писал(а):А не проще этот http://openminihub.com/blog/2016/12/10/ ... ch-review/ ?
ну это не радиопульт и необходимо питание. Вообще такой уже тоже сделан http://xn--b1afas9b4a.xn--p1ai/archives/670
Но сейчас радиопульт делается вот на основе такого пульта https://ru.aliexpress.com/item/433-mhz- ... c82c5ba4ec
с пультом в статье не поместить в одноклавишную панель и батарейка выступает, поэтому необходимо в месте монтажа углубление.
быть может будет законченное устройство на основе EV1527 и TTP223 (TTP224), а то пульты DELUMO уж не прилично дорого стоят (2000 руб.).
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
Airmonger
Сообщения: 1
Зарегистрирован: Чт окт 04, 2018 11:53 am
Благодарил (а): 0
Поблагодарили: 0

Re: Беспроводной сенсорный выключатель (радиопульт)

Сообщение Airmonger » Чт окт 04, 2018 12:01 pm

Добрый день. Помогите найти решение. Во всей квартире стоят выключатели и релюхи 868 мГц delumo. все выключатели без проводов. как можно проще и безопасней настроить умный дом. Точнее при помощи какого оборудования. также в дальнейшем я хочу подвязать Сяоми. Спасите пожалуйста. :)
