Схемы управляемых устройств

[Son21]

Привет! Не ругайте если повторюсь темой/вопросом.

А есть ли схемы всех возможных устройств, которые к 1wire подключаются? Что бы и элементная база была не старая и проверенная опытом! (на на грузку до 3 кВт, на свет, на датчик утечки на датчик движения и пр.)
В сети есть некоторые, но кажутся мне староваты.

Выложите сюда, пожалста, кому не трудно. Буду очень рад.. и другие наверное тоже, кто не особо разбирается в схемотехнике.

Разместить компоненты на печатной плате это можно, но вот какие компоненты это вопрос (для меня, по крайней мере).

[PAV]

Покопайтесь тут - http://ab-log.ru и выложите найденные схемы. Все будут благодарны.

[layet]

http://benuks.ru/oborud.html

[Son21]

Лучше я тут буду добавлять то, что буду делать для себя.. вот первая схема, которую немного переделал.
Не ругайтесь сильно - я не во всей схемотехнике хорошо разбираюсь или даже особо не разбираюсь по сравнению с мастерами, кто с этим связан долгие годы.
Очень хочется услышать Ваши комментарии и критику и советы, относительно этой схемы и других, которые я буду сюда добавлять, по мере изготовления.
Чего не хватает, что можно заменить..
Если есть идеи по уменьшению размеров элементов (каких то аналогов) то будет здорово! Мне бы хотелось всё это иметь в наименьшем виде!

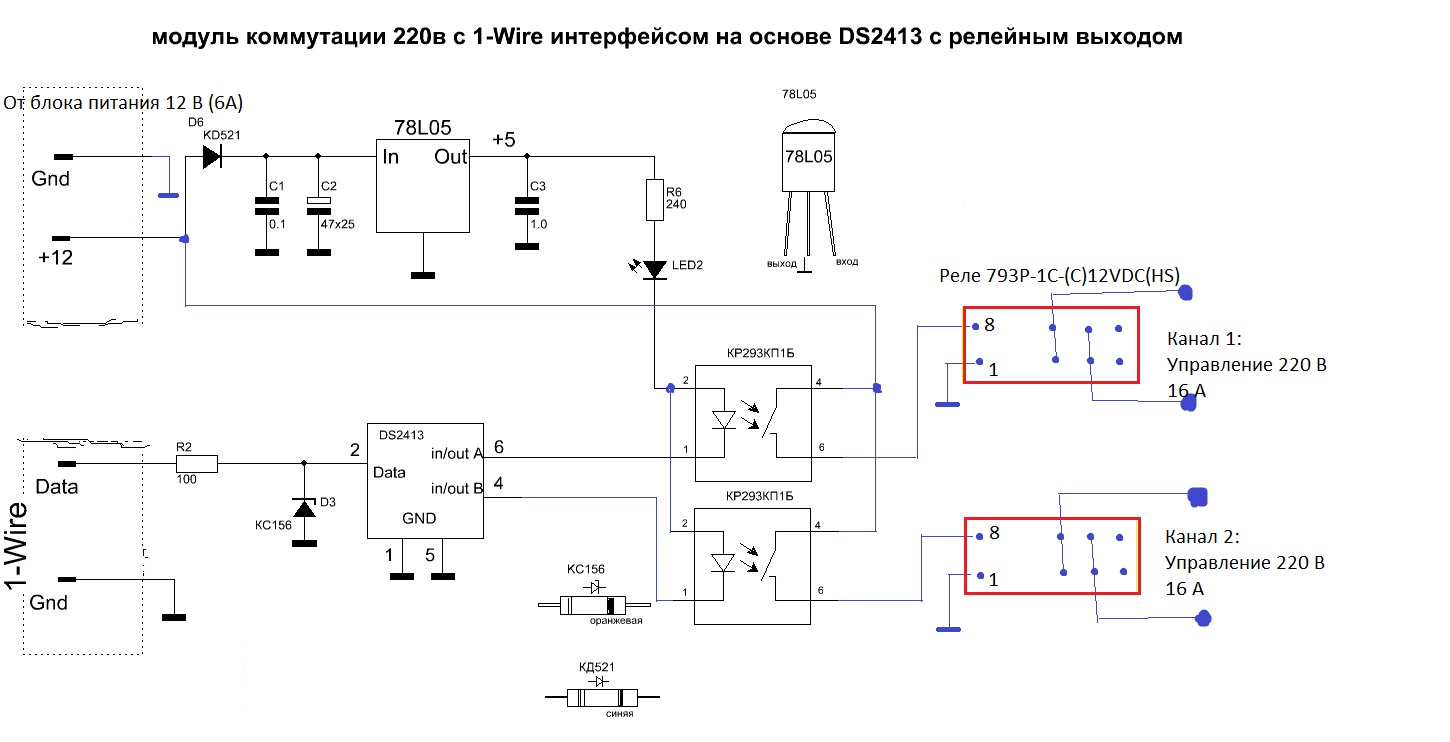

Предлагаю вот такое реле? для силовой нагрузки.. от света до тёплого пола (до 16 А в общем).

sh_rele_m Ver 1.jpg (139.61 КБ) 10006 просмотров

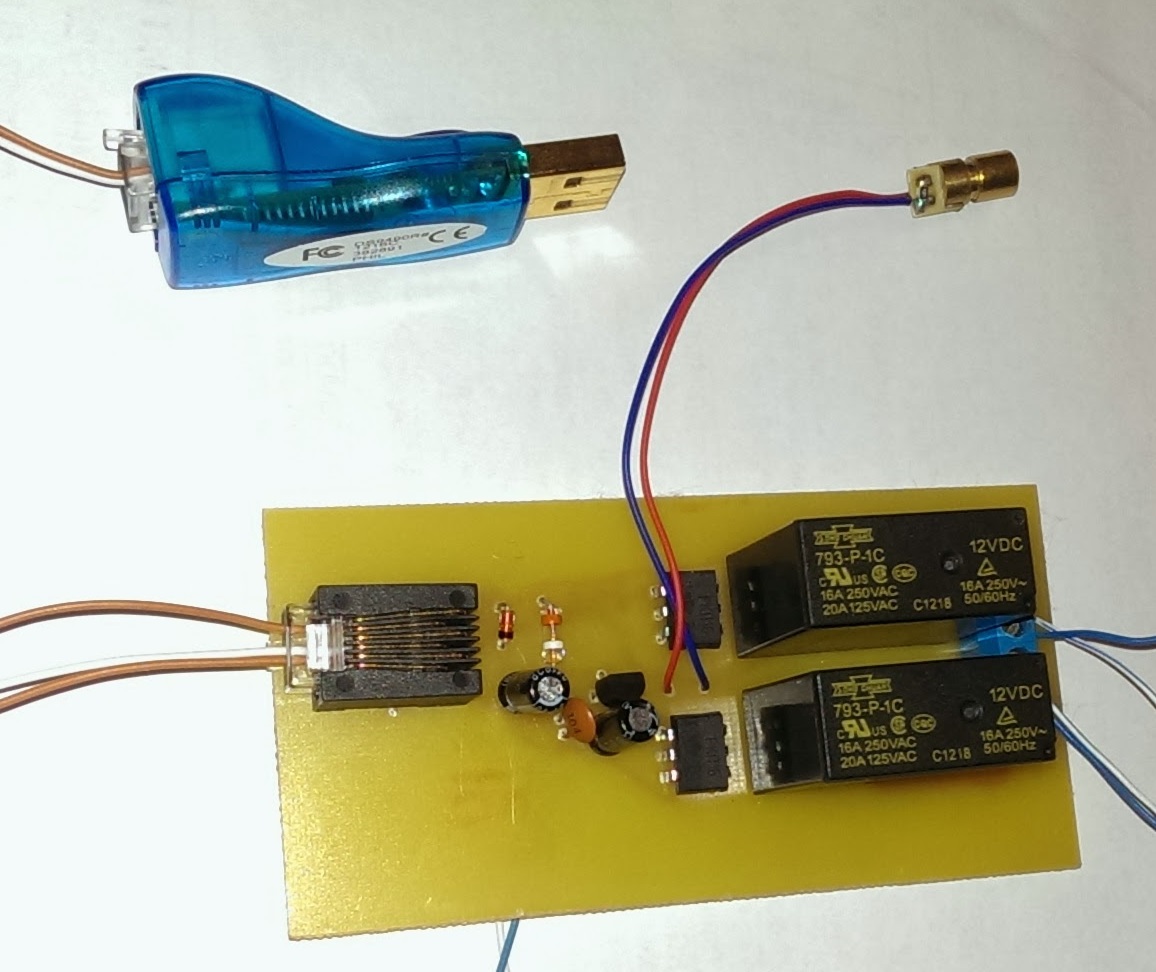

как выглядит эксперементный вариант. Нет всех разъёмов и провода на нагрузку временные.

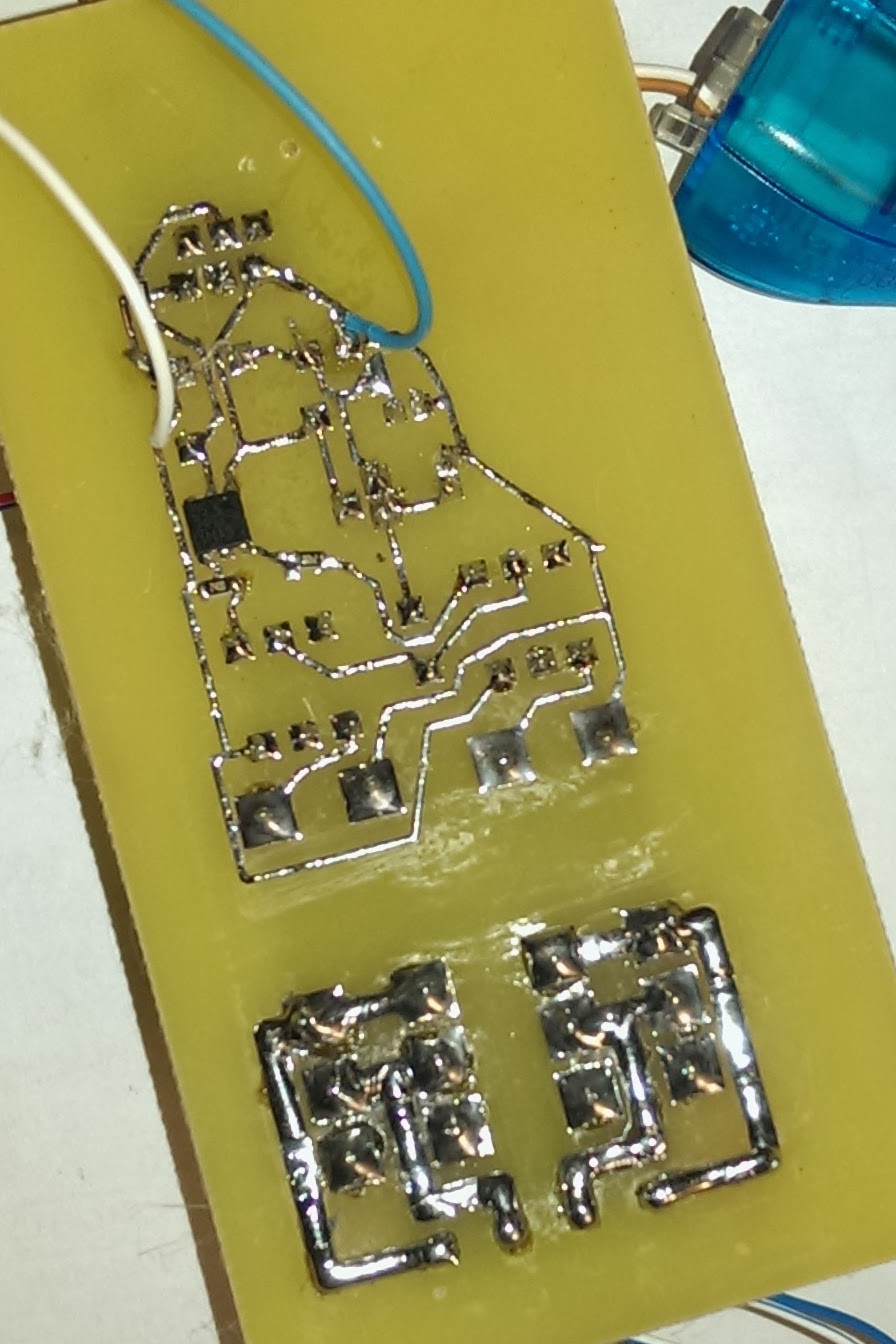

плата с другой стороны с тремя SMD резисторами и DS 2413.


PS: не знаю как сворачивать приложенные фото. На этом форуме нет этой функции ?

[shemnik69]

А в чем вопрос? Эта схема можно сказать классическая. Оно обработана технологически и работает без замечаний.
Если волнуют внешние габариты можно ведь платку обрезать (если см. фото).
Если у Вас, уже все установлено, то как самый каверзный вариант обрезки, это применение шлиф машинки (болгарки) только осторожно! инструмент опасный! можно аккуратно, выбрать любой угол, или вырез.
ПО вопросу комплектации? Детали !-ware это эксклюзив ....тут не заменить .Остальное тут широкое поле деятельности как вариант замены посмотрите очень удачный сайт: http://radio-hobby.org/modules/analog/ очень простой и полезный справочник. С большой базой как отечественных (советских) элементов так и импортных.

[Son21]

А в чем вопрос? Эта схема можно сказать классическая. Оно обработана технологически и работает без замечаний.
Если волнуют внешние габариты можно ведь платку обрезать (если см. фото).
Если у Вас, уже все установлено, то как самый каверзный вариант обрезки, это применение шлиф машинки (болгарки) только осторожно! инструмент опасный! можно аккуратно, выбрать любой угол, или вырез.
ПО вопросу комплектации? Детали !-ware это эксклюзив ....тут не заменить .Остальное тут широкое поле деятельности как вариант замены посмотрите очень удачный сайт: http://radio-hobby.org/modules/analog/ очень простой и полезный справочник. С большой базой как отечественных (советских) элементов так и импортных.

1. радиодетали, их набор, изменить ёмкости кондёров для уменьшения цены/размера, реле другие поставить для уменьшения цены/размера.
2. на счёт текстолита и обрезки платы - всё понятно.. ножницы по металлу - болгарка - гравер - бормашина - пилка по металлу - что угодно.
3. Всё это будет ставиться под потолок (натяжной) снимать его если пойдёт дым оттуда нет желания, т.е. надо что бы компоненты были максимально надёжны.
4. Спасибо за справочник.

[Alex]

> 3. Всё это будет ставиться под потолок (натяжной) снимать его если пойдёт дым оттуда нет желания, т.е. надо что бы компоненты были максимально надёжны.

За натяжным потолком не должно быть ничего, кроме (правильно закреплённых) проводов. Все активные компоненты и даже любые соединения должны быть доступны без снятия потолка. Иначе будет ай-я-яй и ой-ой-ой.

[shemnik69]

Согласен.
Не советую Вам такой вариант... правильно, будет разместить, данные изделия в доступном месте. Кроме того, Вы ведь не остановитесь на достигнутом.. и что каждый раз потолок открывать...
Наиболее удобное место размещения, это отдельный щиток либо специальная монтажная (лучше в укромном месте) панель. Провода выводить следует от всех точек в один щит и там выполнять коммутации. Это дороже но и одновременно проще и надежнее.
А раз так то рассмотрите данный вариант, он подробно описан на форуме.

[Son21]

Эм.. примерно я понимаю что за ай яй и ой ёй, НО, что может быть то в итоге от того что за потолком все это будет? они будут так сильно греться, так сильно вибрировать, я не знаю.. что у меня там будет сыпаться плита и клубиться дым?...
Т.е. интересно конкретно, что имеется ввиду. До чего я не догадываюсь, что может стать причиной не вешать все устройства за натяжной потолок?
Кроме, понятное дело, upgrade всех устройств, увеличения количества там устройств и пр. Но у меня сейчас цель максимально надёжные схемы собрать.. что бы не пришлось лазить.. Рассчитывал, что каждый уже наработал себе подобные.. доработал (среди тех, кто имеет умный дом на 1wire) и не против поделиться тут.

[denis]

думаю после прочтения этой истории, желание прятать за потолок пропадет и разум победит. (сам тоже ни в коем случае НЕ прятал! все радиовыключатели за потолком, о чем потом ни разу не пожалел, когда их пришлось менять)
http://ab-log.ru/forum/viewtopic.php?f= ... 140#p12517
