1. Как сделать такую подтяжку с дискретным выходом
2. Нужно на каждый выход вешать подтягивающий резистор?
3. Какие номиналы резисторов нужны?
4. А как насчет стабилизации напряжения на датчиках?

1. Поставить резисторы между дискретным выходом Ардуино и теми контактами разъемов, которые уходят к датчикам. Можно еще джампер поставить последовательно с каждым резистором, чтобы можно было его отключать для тех входов, где подтяжка не нужна.
2. На один выход Ардуино можно навесить много резисторов, нагрузочная способность выхода это позволяет.
3. Например, такие же, какие стоят в пресловутом модуле YL-38, то есть, 10к.
4. "Стабилизация напряжения" там не просто не нужна, а вредна. Без стабилизации Ардуино будет делать ратиометрические измерения, т.е. мерять сопротивление датчика относительно резистора подтяжки. А стоит ввести стабилизацию, как сразу в результатах измерения появится дополнительная погрешность, связанная с неодинаковостью напряжения подтяжки и напряжения питания Ардуино, которое является опорным для АЦП.

[xKLx]

1. Как сделать такую подтяжку с дискретным выходом
2. Нужно на каждый выход вешать подтягивающий резистор?
3. Какие номиналы резисторов нужны?
4. А как насчет стабилизации напряжения на датчиках?

1. Поставить резисторы между дискретным выходом Ардуино и теми контактами разъемов, которые уходят к датчикам. Можно еще джампер поставить последовательно с каждым резистором, чтобы можно было его отключать для тех входов, где подтяжка не нужна.
2. На один выход Ардуино можно навесить много резисторов, нагрузочная способность выхода это позволяет.
3. Например, такие же, какие стоят в пресловутом модуле YL-38, то есть, 10к.
4. "Стабилизация напряжения" там не просто не нужна, а вредна. Без стабилизации Ардуино будет делать ратиометрические измерения, т.е. мерять сопротивление датчика относительно резистора подтяжки. А стоит ввести стабилизацию, как сразу в результатах измерения появится дополнительная погрешность, связанная с неодинаковостью напряжения подтяжки и напряжения питания Ардуино, которое является опорным для АЦП.

1. Не совсем понятен смысл =(
"между дискретным выходом Ардуино и теми контактами разъемов, которые уходят к датчикам" к датчикам от хаба идет 3 контакта Vcc Gnd Analog.
от ардуино провести ещё 1 провод подключенный к цифровому выходу это понятно, подвести линию к 8 разъёмам и поставить джампер для ручного отключения(тогда ведь питание будет всегда на датчике?) подтяжки это тоже ясно, но как быть дальше и к какому контакту разъёма.

[akouz]

к датчикам от хаба идет 3 контакта Vcc Gnd Analog.

Разве у этих датчиков 3 контакта? Зачем им Vcc? По-моему у них только 2 контакта. Значит, к ним идет всего 2 провода: Gnd и аналоговый вход с подтяжкой.

подвести линию к 8 разъёмам и поставить джампер для ручного отключения(тогда ведь питание будет всегда на датчике?) подтяжки это тоже ясно, но как быть дальше и к какому контакту разъёма.

Не "джампер", а "джамперы", множественное число. Последовательно с каждым резистором подтяжки свой джампер.

Подтяжка нужна сигнальному контакту, естественно. Не землю же подтягивать.

Мне непонятно, что вам непонятно. Казалось бы, куда уж проще-то:


Мультиплексор, пожалуй, лучше взять 74HC4051.

[xKLx]

к датчикам от хаба идет 3 контакта Vcc Gnd Analog.

Разве у этих датчиков 3 контакта? Зачем им Vcc? По-моему у них только 2 контакта. Значит, к ним идет всего 2 провода: Gnd и аналоговый вход с подтяжкой.

Вот тут я и понял в чём затупливал, т.е мы через цифровой выход будет давать питание, гениально!
Хм это получается таким образом можно будет подключить и тот же самый DH11 и подобные?

[akouz]

получается таким образом можно будет подключить и тот же самый DH11 и подобные?

Хотя DH11 цифровой датчик, но тоже можно.

[xKLx]

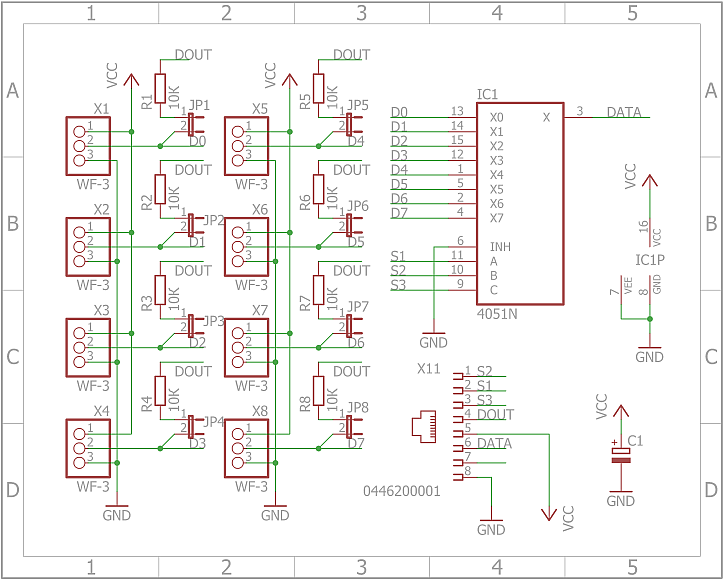

Получается с учетом всех правок вот так:

СхемаПоказать


ПлатаПоказать


[akouz]

Желательно добавить керамический конденсатор 0.1 мкФ параллельно элекролиту.

Оба полигона лучше сделать земляными, а питание равести обычными дорожками. Земляные выводы деталей соединить с земляными полигонами на обоих слоях.

[xKLx]

Желательно добавить керамический конденсатор 0.1 мкФ параллельно элекролиту.

Оба полигона лучше сделать земляными, а питание равести обычными дорожками. Земляные выводы деталей соединить с земляными полигонами на обоих слоях.

Так?

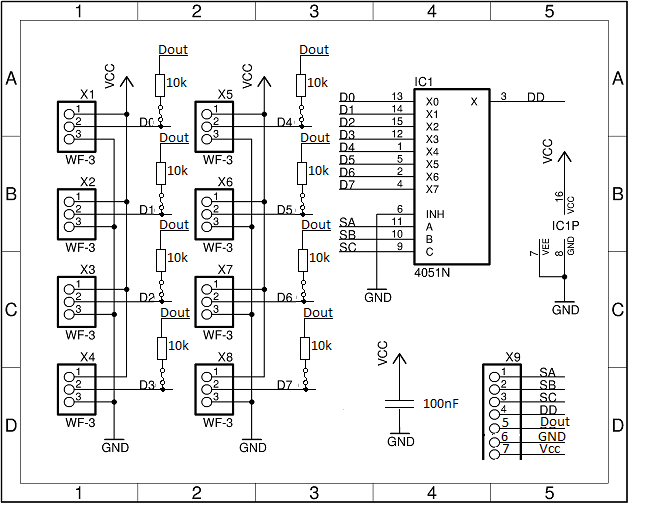

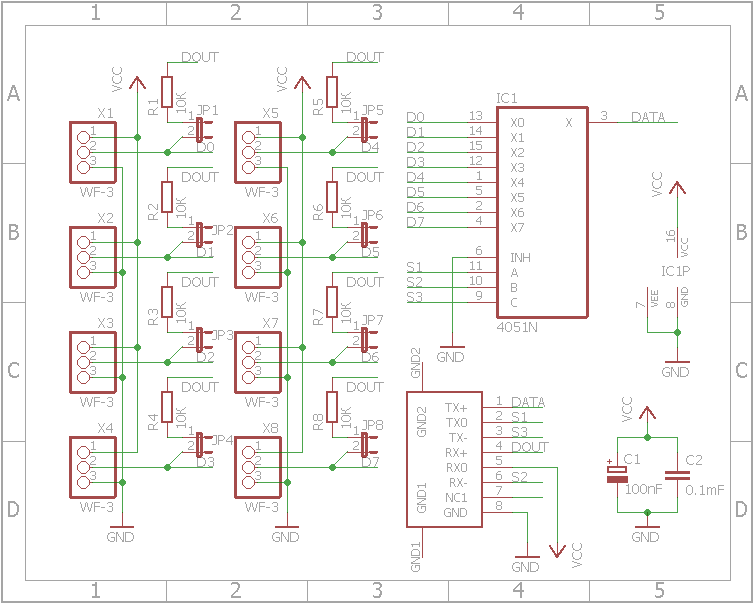

СхемаПоказать

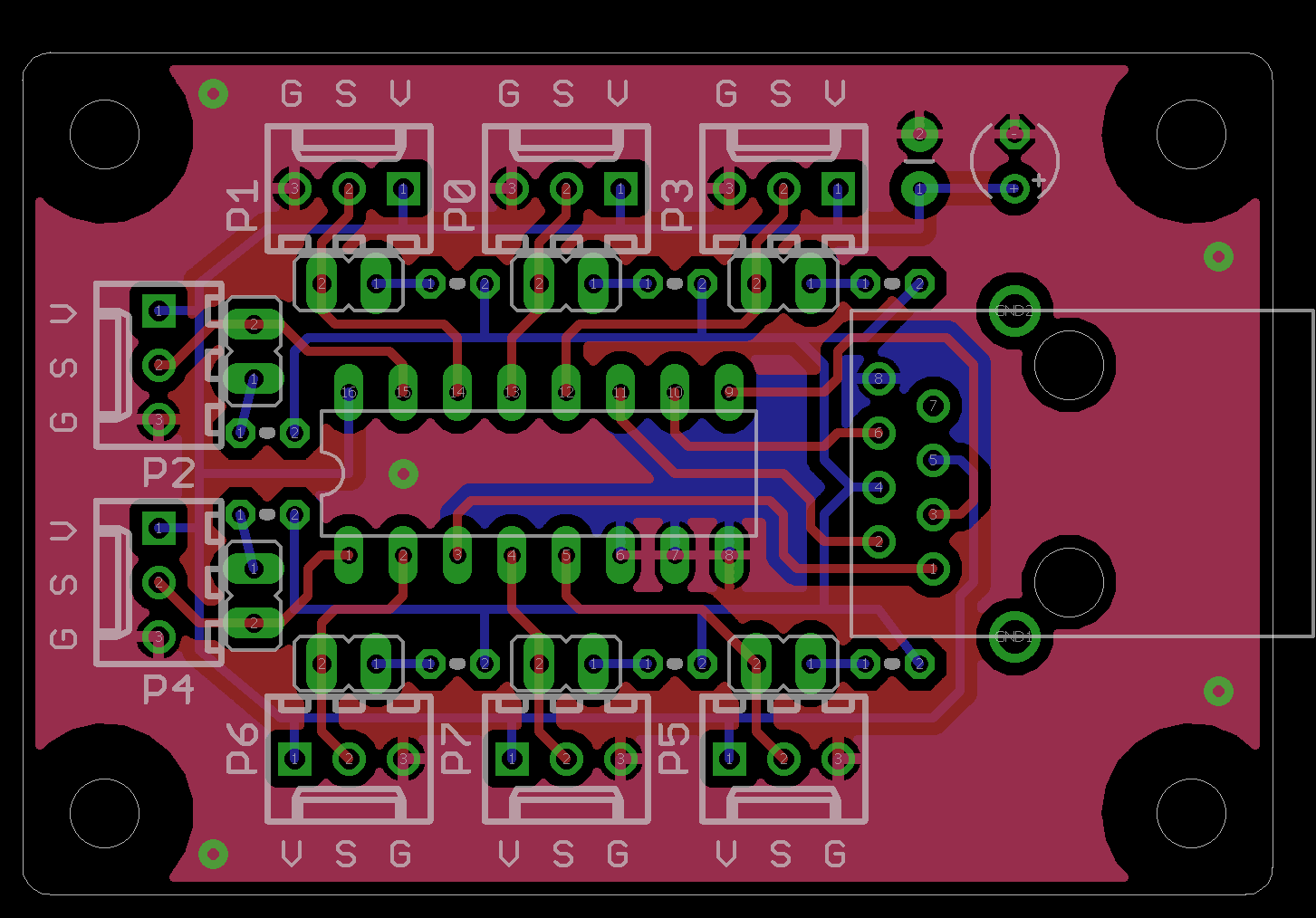

ПлатаПоказать


3D вид =)Показать


[akouz]

Так лучше. Странно что у вас розовый полигон не залил свободное пространство под микросхемой. Я бы туда протянул земляной проводничок и поставил под микросхемой переходное отверстие, чтобы соединить в этом месте верхний и нижний земляные полигоны. Но это уже мелкие рюшечки, особой разницы нет.

[xKLx]

Так лучше. Странно что у вас розовый полигон не залил свободное пространство под микросхемой. Я бы туда протянул земляной проводничок и поставил под микросхемой переходное отверстие, чтобы соединить в этом месте верхний и нижний земляные полигоны. Но это уже мелкие рюшечки, особой разницы нет.

Наконец-то дошли руки до платы, сделал её.
Но вот работает не так как предполагал. Считываю показания, без подключения датчика всё норм, показания почти равны 0, но стоит подключить допустим тот же самый щуп от датчика влажности земли с включенной перемычкой (подтяжка по дискретному выходу) то показания на всех 8 портах мультиплексора становятся равными.
Если подключить без перемычки и с использованием модуля YL-38 запитывая от 3-го пина разъёмов датчиков, то показания норм.
