POWER MONITOR на Arduino

[serghei]

ACS712 отлично работают и стоят 2.5 бакса.Готовые модули бывают на 5 , 20 ,30 ампер. На выходе сразу 2,5 вольта и без геморроя сразу в Мегу. С Дуей не работают - на 3.3 вольта не завелись. Единственное - надо искать вариант платы с контактами 220 вольт под винты. Клемная колодка быстро выгорает при серьёзных нагрузках.

[AndrewS]

Нз, может быть эти счетчики как то связаны, но вот наткнулся на похожую реализацию.
Счетчик электричества на основе «Ардуино»

[serghei]

На заре экспериментов с АМС пытался я повторить эту конструкцию. Код измерения мощности от нашего не отличается. Только используется "стандартная" библиотека от Emon-а . Ну и скетч заточен под простой интернет-шилд и отправляет данные куда то на сторонний сервис. Да и выдает на экране не нужные мне параметры. Короче наш намного проще и круче.

[AndrewS]

Ну проще и круче это не параметры, оперировать трудно.
Вопрос в том, чтобы сделать конструкцию дешевой и использовать ее для получения параметров оплаты, отключения/включения источников и потребителей, подсчета в обратном направлении. А вообще, мечта залезть внутрь UPS, и... поставить ардуино со скетчем счетчика...

[serghei]

Если тема интересует, покопаюсь у себя в архивах и найду версию для меги 014 с подсчетом киловатт-часов по всем каналам и выводом в сериал всех токов. Достаточно дописать код для реакции дополнительных пинов на мощности для управления нагрузкой. Я уже тут выкладывал, но реакции не последовало(((
Сразу предупреждаю - нормально подсчитывает статичную нагрузку. С динамичной ( в виде духовки на половине мощности) точность существенно падает. Как вариант можно уменьшить время измерения.

[Kod.Begemot]

Интересует!

[serghei]

Ок. Во вкладке Электро добавлен подсчет киловатт и ватт- часов + вывод их в сериал. Можно дописать код и вывести в МД по образу мощностей ( тут я не помошник ). Код был написан до знакомства с АМС и поэтому используются Миллис. Можно упростить и использовать таймеры , но я только к этому подхожу. В окончательной и рабочей версии это будет реализовано. Общий смысл действа простой - берем каждые 10 секунд текущую мощность , делим на 360 и складываем в счетчике.И так для всех 13 мощностей. Можно попробовать брать 5-ти секундные интервалы и делить на 720 ( 720 пяти секундных интервалов в часе). Точность возрастет. Код для 014 Меги, все что добавлено, выделено комментариями. Вы можете это вырезать и добавить куда угодно. Будут вопросы - спрашивайте.
PS Тут есть только одна проблема - при открытии стандартного сериала счетчики сбрасываются в 0 . Можно использовать Serial-commander или в работе вообще не лазить в сериал. )))Ну и использовать гарантированное питание для Меги.

[Kod.Begemot]

Глупый вопрос: 014 мега, это что?
Знаю 328, 174, 2560 и т.п.

[serghei]

Все это реализовано для проекта Arduino_Mega_Server (AMS). Сначала его надо запустить ( тут есть целый раздел на форуме) , подключить к токовым датчикам ну и мерить напряжения и мощности. Мега 014 - это версия AMS для Мега2560+W5100 итнернет-шилд.

[ученик]

Если у Вас платформа на МЕГЕ , то для начала просто подключите 2 делителя напряжения из резисторов по 10 килоом между +5 вольт и землей на аналоговые входа А0 и А1. На вкладке электро на осциллограмме должны увидеть две прямых линии синего или (и) красного цвета по середине шкалы.
Еще учтите момент - если на трансформаторе написано 9 вольт , то это под нагрузкой. В холостую может выдать все 15 вольт. Если не поможет - лечение предлагаю продолжить в "родной " ветке "Power Monitor "

Воот ... проверил весь навесной монтаж
достал осцилл начал мерить
на ножку А0 идет почти2,5 В переменки . если выключить трансформатор то идет 2,4 постоянки

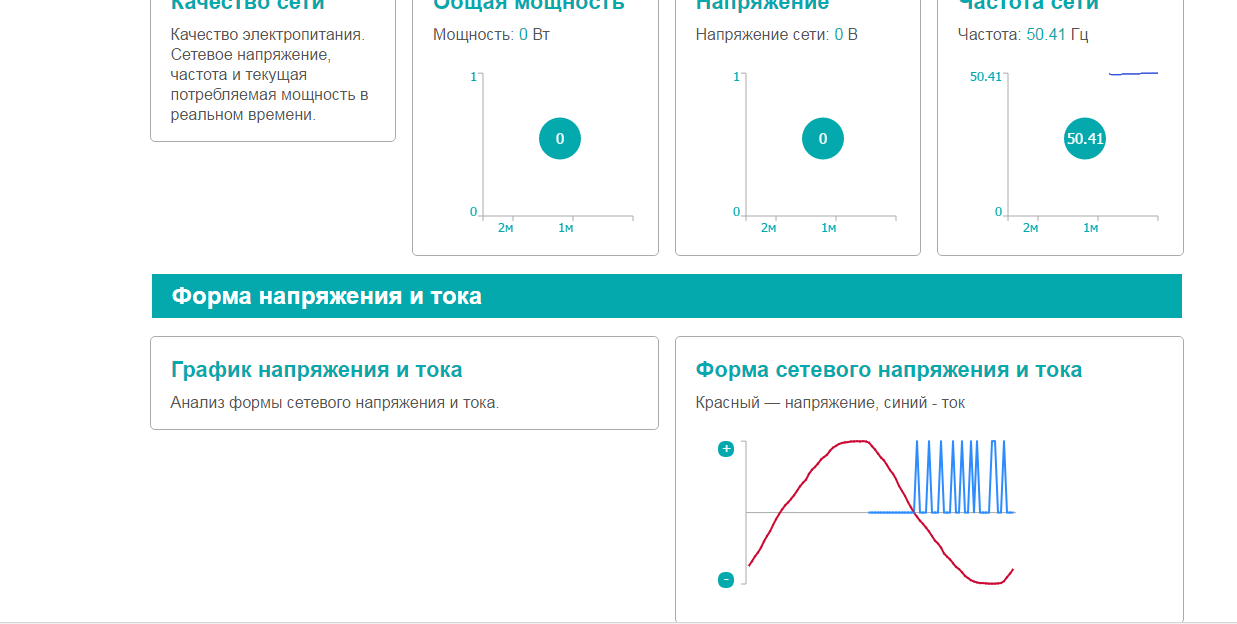

включил осцилл на меге показывает синусоиду желтого цвета и импульсы белого цвета это видимо А1 токовый датчик ( в приложении скриншот экрана )
питание от компа через усб
мерить напряжение во вкладке электро не хочет показывает 0
