POWER MONITOR на Arduino

[Kod.Begemot]

Хех... это ж какие возможности открываются!

[pastry777]

однозначно,но есть один большой минус,это все в пределах одного щитка,на много метров это не работает...хотя на сколько не знаю...
но уверен,ибо не было бы модулей RS485 для ардуин....
дальше уже нужно смотреть в именно сторону RS485,хотя его суть все равно на основе SoftwareSerial...
именно поэтому дальнейшие мои планы,это освоить передачу данных на 2.4Ггц на модулях NRF2401,давно они у меня уже пылятся,ждут своего часа=)

[Alex]

короче,ребята,это гениально!!=))все сработало!любопытство победило и я присоединил второй слейв...просто назначил ему другой адрес,ну и с мастера обращался по очереди сначала к одному,потом ко второму и получал значения и с одного и со второго))мелочь,а приятно...

На этой шине в АМС висят часы. Ваше изобретение совместимо с другими устройствами? Будет ли это работать параллельно с другими устройствами?

[serghei]

Громадное спасибо!!Просто прежде чем городить огород хотелось услышать про устойчивость системы передачи данных.(По сетке,сериалу или по-другому). Я только подхожу к реализации умного дома.Уже реально работает блок РМ для котельни с градусниками и мотором,но с индикацией на LCD на I2C.Плюс на шине будет сидеть внешний EEPROM. А дальше по такому блоку в каждый "тяжелый" девайс-стиралку,сушилку,бойлер....Все данные отображаются на своей страничке.....мечты...мечты...
Так что одной меги катастрофически не хватает.

[pastry777]

На этой шине в АМС висят часы. Ваше изобретение совместимо с другими устройствами? Будет ли это работать параллельно с другими устройствами?

мне,конечно,очень приятно,но к сожалению,изобретение не мое=))...просто,вероятно,среди нас AMSшников я первый это попробовал в практике..а так то для этого шина i2c и разработана...
немножко не понял про "другие устройства"...
а в целом,конечно,у меня так и работает в моем проекте и часы и про мини сидит на шине,ну вот пару постов выше еще одну дуинку подсоединял,все работает...с часами мы работаем через библиотеку и если в ней поколупаться,то наверняка найдем,что обращаемся к ним мы по адресу(просто он на всех часах один и тот же)...загрузите скетч i2c-сканер,подключите часы и вы увидите,что на самом деле ардуина найдет два устройства(ну,это что касается заводских часов DS1307 и DS3231),первое это часы,а второе-eeprom 24c32(c которой я работаю на due)....
так и живем...

СпойлерПоказать

Код: Выделить всё

////////////////////////////////////
//      I2C SCANER
////////////////////////////////////

#include <Wire.h>


void setup()
{
  Wire.begin();

  Serial.begin(9600);
  while (!Serial);             // Leonardo: wait for serial monitor
  Serial.println("\nI2C Scanner");
}


void loop()
{
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0)
    {
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error==4)
    {
      Serial.print("Unknow error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);           // wait 5 seconds for next scan
}


[Alex]

мне,конечно,очень приятно,но к сожалению,изобретение не мое=))...просто,вероятно,среди нас AMSшников я первый это попробовал в практике..а так то для этого шина i2c и разработана...
немножко не понял про "другие устройства"...
а в целом,конечно,у меня так и работает в моем проекте и часы и про мини сидит на шине,ну вот пару постов выше еще одну дуинку подсоединял,все работает...с часами мы работаем через библиотеку и если в ней поколупаться,то наверняка найдем,что обращаемся к ним мы по адресу(просто он на всех часах один и тот же)...загрузите скетч i2c-сканер,подключите часы и вы увидите,что на самом деле ардуина найдет два устройства(ну,это что касается заводских часов DS1307 и DS3231),первое это часы,а второе-eeprom 24c32(c которой я работаю на due)....
так и живем...

При случае можно будет воспользоваться. Как я понял, это для специфического случая, когда два контроллера находятся рядом.

[pastry777]

да,я тоже так думаю...если бы шина i2c работала на большие дистанции,это бы было крутое решение из "коробки",а так заморачиваются с rs485 и подобным..

[serghei]

Вообще-то мне казалось что rs485 на техже rx-tx работает.На Али шилды 10$ мешок(20 штук).И до 32 машин можно связать.
И уж если мы мониторим сеть и мощность,то святое ещё и киловатт-часы считать.А помножить на деньги сразу в местных
Тугриках).13 счетчиков на халяву-это жесть.В скетче выше реализован один,и сразу отпадает куча вопросов(где деньги,Зин..)
Там 10 строк кода и коряво выводится на экран,но с этим борюсь потихоньку.Если идея понравится Вам,то вопрос Алексу-может
интегрировать это в следующюю версию АМС ?

[akouz]

если бы шина i2c работала на большие дистанции

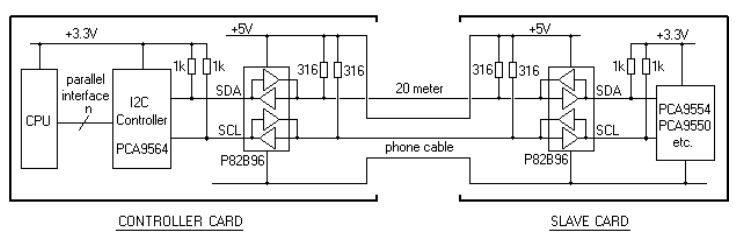

Для шины I2C существуют специальные буферы, P82B96 и P82B715, с помощью которых расстояние можно увеличить до 20 м (при подтяжке к 5В) или даже до 100 м (при подтяжке к 12В).


[Alex]

Алексу-может
интегрировать это в следующюю версию АМС ?

Общий принцип такой: вы публикуете здесь решение и каждый желающий может им воспользоваться. Как только у меня дойдут руки, то можно совместными усилиями интегрировать что-то в АМС.
