MOSFET для ESP8266

[tarasfrompir]

Есть тут кто живой? Вопрос такой нигде не нашел информации по P канальным MOSFETам. Подскажите хоть один подходящий для ESP. Очень надо((( Заранее спасибо

https://www.onsemi.com/pub/Collateral/NTF6P02T3-D.PDF
https://www.compel.ru/lib/52455
P канальные редко встречаются с логическим управлением. если прям уш очень надо, то можно и биполярник воткнуть составной.
если по каким то причинам не устраивают параметры полевиков с логическим управлением, то можно по выходу ЕСПи поставить повторитель на логике типа 74hc00 стоит 20 копеек. ну или тот же биполярник.

Шо ты мне зюйд-зюйд-вест говориш - ты мне пальцем тыкни....

[ZyaK]

https://www.onsemi.com/pub/Collateral/NTF6P02T3-D.PDF


Шо ты мне зюйд-зюйд-вест говориш - ты мне пальцем тыкни....

вот жэ 10 ампер 20 вольт

[tarasfrompir]

Я имел ввиду кратко схему через биполярник включить мосфет - там же не все так просто как я понимаю

[ZyaK]

Я имел ввиду кратко схему через биполярник включить мосфет - там же не все так просто как я понимаю

да нет вроде ничего сложного, но если прям вообще по красоте хочется и развязать контроллер от силовой части, то тогда оптопару, а потом уже управляющие транзисторы.

[tarasfrompir]

Я имел ввиду кратко схему через биполярник включить мосфет - там же не все так просто как я понимаю

да нет вроде ничего сложного

Тут же как - смотрю в книгу вижу фигу.... Но это лирика.... Спасибо

[braid]

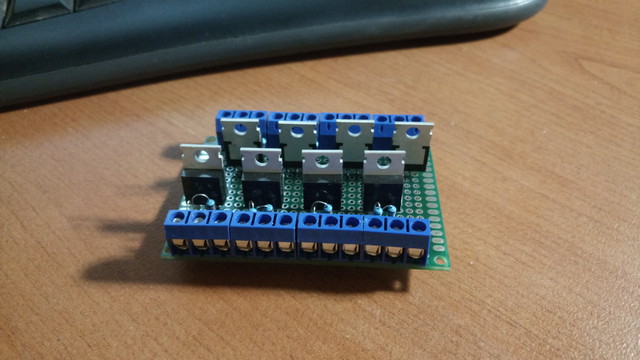

IRF3205 c esp8266 работает, спаял такую схему, 8 каналов

[TrDA]

IRF3205 c esp8266 работает, спаял такую схему, 8 каналов

Имя сестра ... имя? Тьфу ... схему Брат... схему ... плиз

[knik777]

Ну вообще IRF3708 Это обычный N канальный мосфет с не особо выдающимися характеристиками. и он даже не с логическим управлением!
надо брать мосфеты с логическим управлением и как можно меньшей ёмкостью затвора например IRL 510
для сравнения
IRL 510 ёмкость затвора 6.1 нКл
у IRF3708 ёмкость затвора 24 нКл
у IRL 540 ёмкость затвора 49.3 нКл
Чем больше ёмкость затвора - тем больше энергии надо затратить на его переключение. Соответственно и частота переключений у транзисторов с меньшей ёмкостью затвора будет на много выше например если шим на них делать и тому подобное ну и нагрузка на выходные пины контроллера будет в разы меньше. а вообще рекомендовал бы между ЕСПихой и полевиками ставить логику типа 74HC00, стоит 2 копейки, и спокойно преобразует входной 3.3 в выходной 5, да и защитит вход ЕСПихи если с полевиком что случится. у меня у всех ЕСПих стоит Тригер с защёлкой 74HC595
Очень странно, что IRF3708 у вас вообще заработал, если дать шим скажем пару килогерц, то фронты будут ни к чёрту и греться должен будет как последняя скотина

Подскажите, где можно почитать-посмотреть про то, как при помощи 74HC00 преобразовать входной сигнал 3.3В в выходной 5В? Спасибо!

[ZyaK]

Подскажите, где можно почитать-посмотреть про то, как при помощи 74HC00 преобразовать входной сигнал 3.3В в выходной 5В? Спасибо!

дак гугл и даташит на микросхему.
https://www.mini-tech.com.ua/logicheski ... 74hc08-dip

[knik777]

Смотрел. К сожалению, не разобрался как из 3.3 получить 5. В ютубе, гугле, про данный тип микросхем подробнейшим образом рассказывается, как они два входных сигнала преобразуют в один выходной по операндам И, НЕ, ИЛИ. Однако это преобразование, на сколько я понимаю, в рамках одного и того же уровня логического сигнала производится. Было 3.3 - стало 3.3. Было 5 - стало 5. А как преобразовать - не нашел. В даташите для меня по бОльшей части темный лес. Куча параметров, на английском. Видимо, ответ на мой вопрос там есть, но увидеть его самостоятельно может только более прошаренный в электронике человек. У меня пока не хватает знаний, чтобы найти ответ на мой вопрос в даташите самостоятельно. Поэтому и спросил.

дак гугл и даташит на микросхему.
https://www.mini-tech.com.ua/logicheski ... 74hc08-dip
