[Alex]

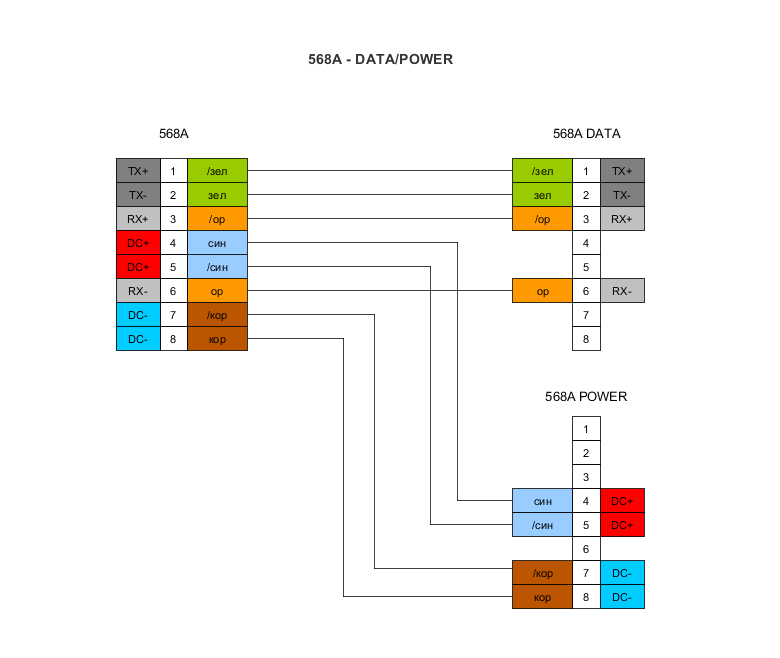

Переходник RJ-45 8pin (568A) на два RJ-45 “data” и ”power” по 4pin-а. Такое деление используется в POE подключении для удалённой запитки девайсов по витой паре.

Нам (пока) ничего запитывать не надо и в нашем случае получаются 2 равноценных канала по 4 линии для управления или получения данных от датчиков.

У меня обычно используется оранжевый как +5В, оранжево-белый как земля, зелёный как данные1, бело-зелёный как данные2.

Если питание и землю подавать не надо (например для герконов) — линии используются произвольным образом.

В канале «power» зелёному соответствует коричневый, бело-зелёному — бело-коричневый, оранжевому — синий, бело-оранжевому — бело-синий.

Это вариант 48х4 из 24х8. Фишка всей этой системы в том, что для «иннервации» Умного Дома можно использовать уже готовую СКС.

[Alex]

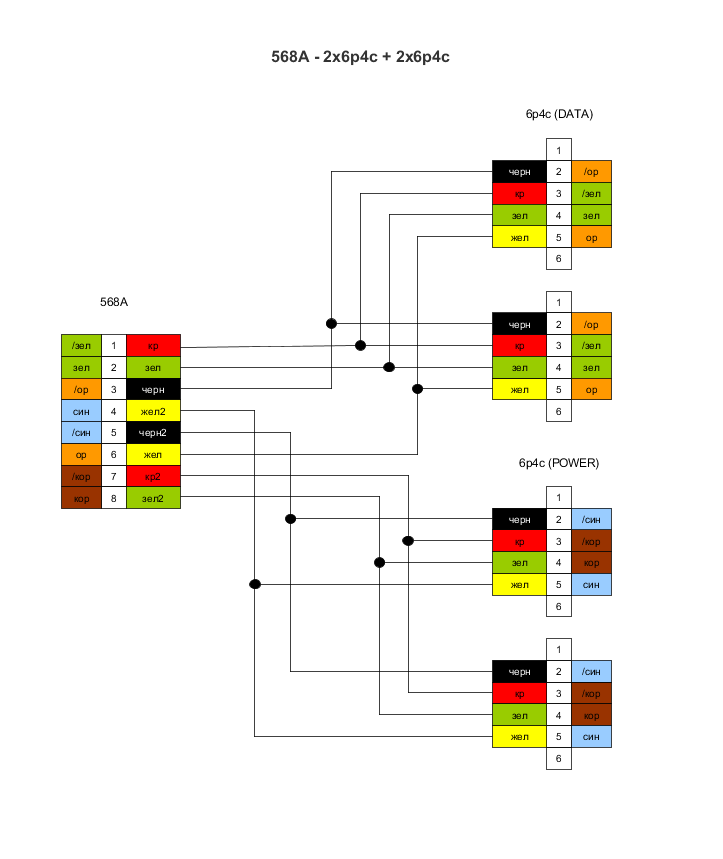

Это наиболее популярный переходник. Стандартный 568А делится сначала на 2 канала («data» и «power»), а затем каждый канал делится на 2 параллельных телефонных разъёма. Куда и втыкаются датчики или исполнительные устройства. Красота и никакой пыли и шума.

Жёлтый +5В, чёрный — земля, зелёный — данные1, красный — данные2.

[sergejey]

полезные схемы! надо перевести некооторые свои железяки на питание по такой схеме. мне чудесным образом досталась 19-ти дюймовая серверная стойка на колёсиках и надо в неё патч-панель поставить и наконец навести порядок с проводами.

[Alex]

надо перевести некооторые свои железяки на питание по такой схеме. мне чудесным образом досталась 19-ти дюймовая серверная стойка на колёсиках и надо в неё патч-панель поставить и наконец навести порядок с проводами.

Витая пара самый универсальный транспорт на сегодня, а СКС — гениальное изобретение человечества. Так что тока в путь. Я бы посоветовал на свой дом минимум четыре 24-портовые патч-панели и витую пару везде, где только можно.

[dmw]

Витая пара дорого, и не нужна она ни для 1-wave ни для rs485 и тем более для исполнительных устройств и датчиков типа "сухой контакт".
Оптимальнее использовать КСВВ 4x0.5. Его цена = 4 руб/метр. Использую только его. А витая пара для таких типов систем - барство, никак по другому назвать это не могу.

[Alex]

Витая пара дорого, и не нужна она ни для 1-wave ни для rs485 и тем более для исполнительных устройств и датчиков типа "сухой контакт".
Оптимальнее использовать КСВВ 4x0.5. Его цена = 4 руб/метр. Использую только его. А витая пара для таких типов систем - барство, никак по другому назвать это не могу.

Тут, видимо, дело в подходе. Мне на хорошее дело денег не жалко и ради красивого (в техническом смысле) решения я готов и переплатить. А потом, если рассматривать проблему автоматизации в комплексе, то преимущества витой пары очевины.

Ну, давайте по порядку.

Универсальность. Один раз синсталлировав у себя СКС вы, образно выражаясь, пересаживаетесь с велосипеда на летающую тарелку. По витой паре можно гнать компьютерные данные, аналоговую телефонию, сигнализацию, видео и вообще что угодно, даже питание (кроме сильноточки).

Оптимальнее использовать КСВВ 4x0.5. Его цена = 4 руб/метр.

Витая пара категории 5e продаётся по 4 руб/метр в бухтах по 305 метров.

и не нужна она ни для 1-wave ни для rs485 и тем более для исполнительных устройств и датчиков типа "сухой контакт".

Провода в витой паре, в отличие от КСВВ, перевиты. Это, во-первых, гасит помехи, а во вторых, в 2-3 раза увеличивает дальность 1-Wire.

Ещё один важный момент. В КСВВ 4 провода, а в витой паре 8. Что это значит? То, что при одинаковых трудозатратах по протяжке кабеля вы получаете в 2 раза меньше линий для контроля/управления.

И вообще, представьте ситуацию. Провели вы две 568А розетки, например, в кладовку. Повесили нужные вам датчики и исполнительные устройства. А через 5 лет вам эти датчики уже не нужны, зато нужно установить NAS. Лёгким движением руки вы подключаете один патч-корд в кладовке и один патч-корд в серверной. И всё. А с КСВВ без перфоратора такой фокус проделать уже не удасться.

КСВВ и витая пара — это просто несравнимые вещи. И не забывайте об индустрии, которая стоит за витой парой с её оборудованием и отработанными решениями.

[dmw]

Витая пара категории 5e продаётся по 4 руб/метр в бухтах по 305 метров.

Здесь можно по подробнее?

[Alex]

Кабель витая пара Telecom Ultra Base UTP Cat.5E , 4 пары (бухта 305м) - 1 179.17 руб.

http://forumcomp.ru/?cmd=show_tovar&code=91346

[adzam]

Очень бы хотелось знать какой корпус был использован, и где такой взять и посмотреть картинку полностью с лицевой стороной и крышкой

[Alex]

Очень бы хотелось знать какой корпус был использован, и где такой взять и посмотреть картинку полностью с лицевой стороной и крышкой.

Дело в том, что опытным производством я пока не обзавёлся и поэтому пришлось делать корпус из подручных материалов. Вариант получился на первый взгляд странный, но вполне функциональный и меня вполне устраивающий как с технологической, так и с эстетической точки зрения. Голь, так сказать, на выдумки хитра.

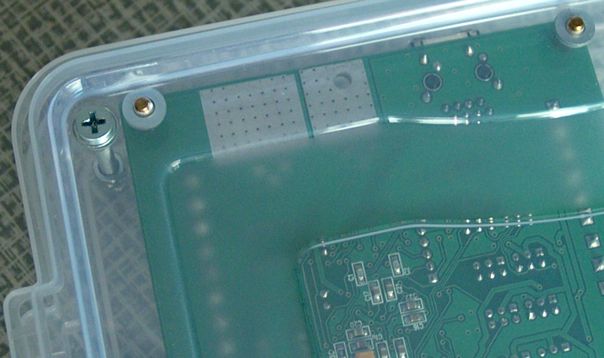

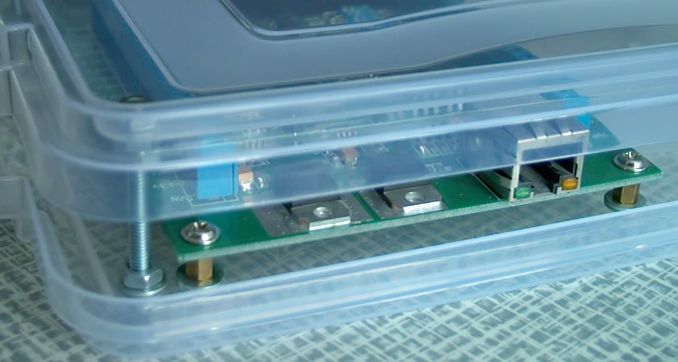

Огляделся я по сторонам и ничего более подходящего, чем крышка от пластикового бокса не нашёл. Делается это так. Берётся одна крышка и на ней монтируется оборудование, а сверху накрывается второй такой же крышкой, которая крепится на стойках. Получается некий такой бутерброд. Или модуль, это как посмотреть. Тонкость заключается в том, что крышки бывают разные и, взяв иную, у вас получится жуткий колхоз. А вот с боксом DUNYA Plastic ClearBox 6L получается очень даже неплохо, на уровне прозрачного акрилового шасси.

Плюс этой технологии в том, что вы избавляетесь от необходимости делать отверстия для разъёмов, коих может быть штук тридцать и сделать их красиво не получится. А тут и жёсткость конструкции соблюдена и всё разъёмы доступны и никаких кривых пропилов в корпусе. Да и пилить ничего не надо — только просверлить 8 дырок под стойки. Жутко технологично.

Корпус получается негерметичный. С одной стороны это минус, с другой — плюс, т. к. нет проблем с охлаждением. А поскольку пыль оседает преимущественно вертикально, то детали не очень то и пылятся. Для особо придирчивых есть решение этой проблемы. Крышки имеют плавные обводы и канавку по периметру и, вырезав упругую ленту по высоте корпуса, можно вставить её и получить боковые стенки.

По поводу лицевой панели есть идея заказать шильдик из чёрного акрила, вырезанный лазером по моему шаблону. Тумблер включения, светодиод ON/OFF, светодиоды сетевой активности и индикации ошибки модуля. Ну и 24 отверстия для модулей RJ-45.
