Твердотельное реле
Собрал девайс на твердотельном реле SSR-25DA
Подключил ему в нагрузку гирлянду примерно на 100 светодиодов.
Реле управляется через мосфет IRFR1205, резистор 70к между затвором и истоком подключать пробовал.
Когда реле выключено почему-то светодиоды еле светятся и мигают.
Как исправить?
Подключил ему в нагрузку гирлянду примерно на 100 светодиодов.
Реле управляется через мосфет IRFR1205, резистор 70к между затвором и истоком подключать пробовал.
Когда реле выключено почему-то светодиоды еле светятся и мигают.
Как исправить?
Последний раз редактировалось VladPTZ Вт авг 23, 2016 5:14 pm, всего редактировалось 1 раз.
Сервер МД на x86 micro pc ssd + HDD, OC Debian, терминал Xiaomi Redmi note 7
Мои исходники для мд управляемых устройств https://github.com/vgamaev/ESPMDDEVICE
Мои исходники для мд управляемых устройств https://github.com/vgamaev/ESPMDDEVICE
-
olehs
- Сообщения: 1115
- Зарегистрирован: Вс июн 14, 2015 11:08 am
- Благодарил (а): 85 раз
- Поблагодарили: 342 раза
Re: Твердотельное реле SSR-25DA
Слишком мощное реле для такой слабой нагрузки. У него ток утечки около 12мА, вот они и светятся.
Вам больше такое подойдет
P.S. Кстати, управлять и Вашим и этим можно напрямую с контроллера, т.к. у них внутри есть опторазвязка.
Вам больше такое подойдет
- DC-5V-1-Channel-SSR-G3MB-202P-Solid-State-Relay-Module-Board-High-Level-With-Resistive.jpg (34.55 КБ) 7577 просмотров
Последний раз редактировалось olehs Сб авг 13, 2016 12:23 pm, всего редактировалось 1 раз.
- Рейтинг: 1.16%
-
AndrewS
- Сообщения: 123
- Зарегистрирован: Пт апр 15, 2016 10:18 am
- Откуда: 21RU
- Благодарил (а): 5 раз
- Поблагодарили: 20 раз
- Контактная информация:
Re: Твердотельное реле SSR-25DA
Слишком просто... Вот наш выбор.

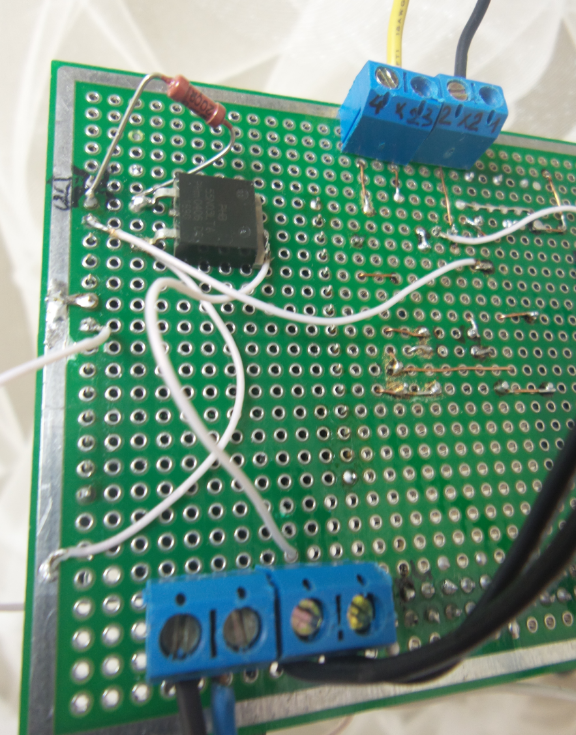

с обратной стороны esp8266, в нагрузке 6м. ленты, 12.75В
55N03LTA сковырнул с ненужной материнской.
с обратной стороны esp8266, в нагрузке 6м. ленты, 12.75В
55N03LTA сковырнул с ненужной материнской.
- Screenshot (4).png (898.95 КБ) 7546 просмотров
Слабость - велика, а сила - ничтожна.
ARMBIAN 5.38 stable Debian GNU/Linux 9 (stretch) 4.14.18-sunxi
System load: 2.03 1.85 1.78 Up time: 23 days
Memory usage: 65 % of 2014MB CPU temp: 37°C
Orange Pi Plus 2 H3 Quad Core 1.6GHZ 2GB
ARMBIAN 5.38 stable Debian GNU/Linux 9 (stretch) 4.14.18-sunxi
System load: 2.03 1.85 1.78 Up time: 23 days
Memory usage: 65 % of 2014MB CPU temp: 37°C
Orange Pi Plus 2 H3 Quad Core 1.6GHZ 2GB
-
serghei
- Сообщения: 2575
- Зарегистрирован: Пт ноя 06, 2015 10:22 am
- Откуда: Кишинёв
- Благодарил (а): 303 раза
- Поблагодарили: 282 раза
Re: Твердотельное реле SSR-25DA
Уже не однократно говорил - ну не дружат симисторы с электронными трансформаторами или драйверами. Если уж очень хочется включать LED , то попробуйте их запитать от железного транса. Вот только огород городить из выпрямителя((((... Или запитывать постоянным током и включать через МОСФЕТ ленту.
AMS : ESP32 + NRF24 + 1Wire-I2C мост DS2482 + счетчик DS2423 + сеть MySensors + редактирование страниц в браузере + Upload по воздуху + SPIFFS
-
VladPTZ
- Сообщения: 397
- Зарегистрирован: Вт май 31, 2016 6:56 pm
- Откуда: Россия Карелия Петрозаводск
- Благодарил (а): 96 раз
- Поблагодарили: 57 раз
Re: Твердотельное реле SSR-25DA
Поменял на такое реле, пока свечение и мерцание гирлянды не наблюдаюolehs писал(а):Слишком мощное реле для такой слабой нагрузки. У него ток утечки около 12мА, вот они и светятся.
Вам больше такое подойдет P.S. Кстати, управлять и Вашим и этим можно напрямую с контроллера, т.к. у них внутри есть опторазвязка.
Посмотрю что будет ночью.
... Спустя несколько часов наступила тьма, гирлянда все же немного подсвечивается, еле еле, совсем не напрягает даже красиво, но утечки ведать все же есть.
Сервер МД на x86 micro pc ssd + HDD, OC Debian, терминал Xiaomi Redmi note 7
Мои исходники для мд управляемых устройств https://github.com/vgamaev/ESPMDDEVICE
Мои исходники для мд управляемых устройств https://github.com/vgamaev/ESPMDDEVICE
-
olehs
- Сообщения: 1115
- Зарегистрирован: Вс июн 14, 2015 11:08 am
- Благодарил (а): 85 раз
- Поблагодарили: 342 раза
Re: Твердотельное реле SSR-25DA
Есть. Около 1мА по даташиту.VladPTZ писал(а): ... Спустя несколько часов наступила тьма, гирлянда все же немного подсвечивается, еле еле, совсем не напрягает даже красиво, но утечки ведать все же есть.
-
VladPTZ
- Сообщения: 397
- Зарегистрирован: Вт май 31, 2016 6:56 pm
- Откуда: Россия Карелия Петрозаводск
- Благодарил (а): 96 раз
- Поблагодарили: 57 раз
Re: Твердотельное реле
Из личного опыта может кому пригодится про платку с реле Omron DC-5V-1-Channel-SSR-G3MB-202P
Они бывают двух видов включаемые по единице и включаемые по нулю.
Мне попалась платка управляемая по нулю, там стоит PNP транзисторе.
В итоге esp питается от 3.2 вольт а плата с реле от 5 вольт, в итоге транзитор у меня до конца не закрывался, светодиод на плате с реле тускло мигал и иногда при старте срабатывал симистор и помигивал светом раз примерно в 5 секунд.
Реле с NPN транзистором у меня нет, собрал на мосфете свою схему управления реле с индикацией.
Они бывают двух видов включаемые по единице и включаемые по нулю.
Мне попалась платка управляемая по нулю, там стоит PNP транзисторе.
В итоге esp питается от 3.2 вольт а плата с реле от 5 вольт, в итоге транзитор у меня до конца не закрывался, светодиод на плате с реле тускло мигал и иногда при старте срабатывал симистор и помигивал светом раз примерно в 5 секунд.
Реле с NPN транзистором у меня нет, собрал на мосфете свою схему управления реле с индикацией.
Сервер МД на x86 micro pc ssd + HDD, OC Debian, терминал Xiaomi Redmi note 7
Мои исходники для мд управляемых устройств https://github.com/vgamaev/ESPMDDEVICE
Мои исходники для мд управляемых устройств https://github.com/vgamaev/ESPMDDEVICE
-
nood1509
- Сообщения: 15
- Зарегистрирован: Вс окт 30, 2016 1:41 pm
- Благодарил (а): 1 раз
- Поблагодарили: 0
Re: Твердотельное реле
Здравствуйте друзья! Подскажите пожалуйста как управлять частотой оборотов вытяжки с помощью твердотельного реле ssr-10la? В общем устройство следующее: ардуинка нано+ик приемник+ пульт+ ssr-10la=управление частотой оборотов(100%,75,50,25). Нашел схему на трех обычных реле, но через ssr-10la говорят надежнее. помогите пожалуйста советом по подключению к каким пинам и со скетчем. Заранее спасибо)
