Re: OrangePiPC shield D6(9)MG-BODY

Сообщение immortal » Вт ноя 07, 2017 10:16 pm

нашел ещё один баг, при подключении микросхемы DS2480 включать её надо RX-RX TX-TX ибо в даташите это не RX и TX микросхемы, а обозначены RX и TX контроллера, просто до конца даташит не почитал.

протестировал, ds2480 работает так же как и DS9490R, датчики температуры отлично цепляет удаленные.
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
immortal
Сообщения: 1126
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 16 раз
Поблагодарили: 388 раз
Контактная информация:

Re: OrangePiPC shield D6(9)MG-BODY

Сообщение immortal » Чт ноя 09, 2017 12:47 am

Проверена работа nrf24l01 на spi0

Аппаратный spi1 не выведен на гребенку gpio по этому для одновременного использования с rf69 думаю протестить spi0.1 или spi1 на других выводах
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
immortal
Сообщения: 1126
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 16 раз
Поблагодарили: 388 раз
Контактная информация:

Re: OrangePiPC shield D6(9)MG-BODY

Сообщение immortal » Пн ноя 13, 2017 9:38 pm

доделал шилд, протестировано и собран образ, не протестирована одновременная работа nrf24l01+ и RFM69, но выводы они используют разные порты шины SPI0, то есть nrf24l01+ использует SPI0.0, а RFM69 юзает SPI0.1
так же модуль nrf24l01+ выведен наружу.
изменения в шапке
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
immortal
Сообщения: 1126
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 16 раз
Поблагодарили: 388 раз
Контактная информация:

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение immortal » Сб дек 16, 2017 1:10 pm

в шапку добавлена плата расширения для RaspberryPi
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
vitar78
Сообщения: 128
Зарегистрирован: Пт июл 15, 2016 3:12 am
Благодарил (а): 6 раз
Поблагодарили: 2 раза

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение vitar78 » Пн янв 22, 2018 5:50 pm

Есть у кого лишняя плата на продажу ?
чтоб не заказывать 10 штук или может скем то скооперироватся
immortal
Сообщения: 1126
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 16 раз
Поблагодарили: 388 раз
Контактная информация:

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение immortal » Пн янв 22, 2018 6:42 pm

vitar78 писал(а):Есть у кого лишняя плата на продажу ?
чтоб не заказывать 10 штук или может скем то скооперироватся
вот тут 10 штук https://jlcpcb.com/ за 2$ c пересылкой.

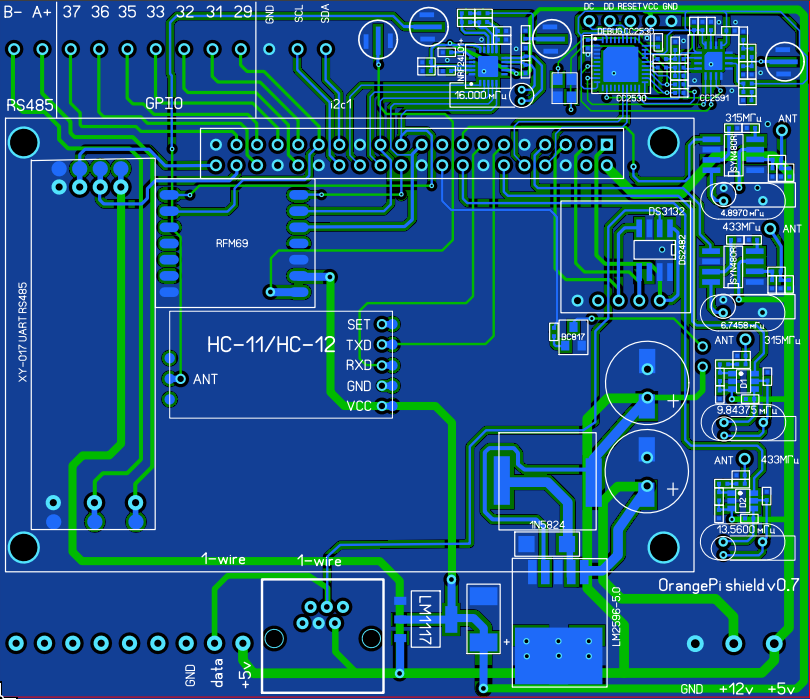

платы свободные есть, скоро будут более интересные с питанием от 12 вольт и zigbee на борту, плюс nrf24l01+ и rf315/433 МГц распаяны микросхемами на плату, исходник не проверен, но вроде должно всё работать.
СпойлерПоказать
В формате gerber
OPiPc_shield_v0_7.zip
(43.95 КБ) 152 скачивания
За это сообщение автора immortal поблагодарил:
dimonkos (Пн янв 22, 2018 8:57 pm)
Рейтинг: 1.18%
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
vitar78
Сообщения: 128
Зарегистрирован: Пт июл 15, 2016 3:12 am
Благодарил (а): 6 раз
Поблагодарили: 2 раза

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение vitar78 » Пн янв 22, 2018 8:05 pm

а заказывать общаком будете или каждый сам себе
dimonkos
Сообщения: 39
Зарегистрирован: Сб сен 26, 2015 1:46 pm
Благодарил (а): 9 раз
Поблагодарили: 0

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение dimonkos » Пн янв 22, 2018 9:47 pm

Спасибо за труды))) Шилд получается отличный.
Небольшой оффтоп.
СпойлерПоказать

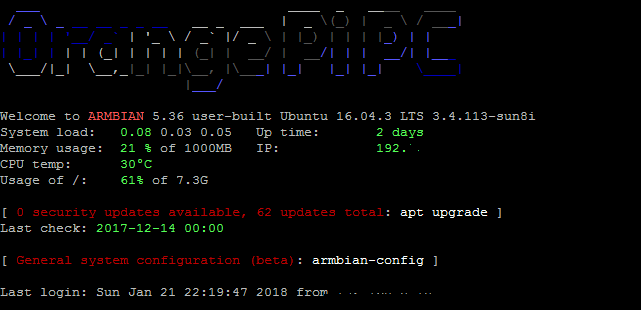

В результате экспериментов с платой OPi PC v 1.3 довел плату до выхода из строя :roll: переполюсовкой. Вышли из строя стабилизаторы с маркировкой U4 и U5. Из схемы стало ясно, что это SY8008b. Распространенным аналогом является NCP1529, которые и применил для восстановления. В итоге плата ожила и заработала в штатном режиме. Но выяснился один "побочный" эффект - температура процессора держится в районе 30-32 градусов :shock: На данной плате трудится Armbian 5.36 с установленным Asterisk и FreePBX. Возможно это мой частный случай, а возможно и нет :?: )) В любом случае надеюсь мой опыт поможет кому-нибудь ;)
Armbian 5.38 на Orange Pi PC
immortal
Сообщения: 1126
Зарегистрирован: Вт янв 29, 2013 9:16 am
Откуда: Белозерск
Благодарил (а): 16 раз
Поблагодарили: 388 раз
Контактная информация:

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение immortal » Вт янв 23, 2018 11:22 am

vitar78 писал(а):а заказывать общаком будете или каждый сам себе
так я 10 штук для пробы заказал и микросхемы на али, моя потребность на сегодня - 2 штуки. могу старую версию выслать, есть ещё пара, могу новую когда придет.
А вообще вот на это сейчас нацелен: https://majordomo.smartliving.ru/forum/ ... =22&t=4955
Lubuntu на cubieboard2 + ds9490R
DietPi на Orange Pi PC + 1wire на esp8266 с прошивкой Homes-smart.ru
vitar78
Сообщения: 128
Зарегистрирован: Пт июл 15, 2016 3:12 am
Благодарил (а): 6 раз
Поблагодарили: 2 раза

Re: OrangePiPC shield (RPi) D6(9)MG-BODY

Сообщение vitar78 » Вт янв 23, 2018 1:23 pm

а поцене что получится, сколько старая и сколько новая
