MCP1640 - не самый эффективный - 19 uA собственное потребление, TPS61221 - 5 uA.

Вы работали с преобразователем TPS61221? Я пока не могу понять как происходит отключение преобразователя при разряде Li-Pol аккумулятора ниже 2.5В? В даташите параметр "Undervoltage lockout threshold" = 0.5 - 0.7 V.

[kalina]

Нужно, чтобы кто-то сделал реальный сенсор 3.7 → 3.3 В.

Что помимо преобразователя и аккумулятора вы хотели бы видеть в сенсоре? Какие датчики туда ставить?
Решил остановиться вот на этом аккумуляторе. Он подходит как по габариту, так по цене и ёмкости...

[serghei]

Стабилизатор на MP1584 в холостую кушает 0.496 ма ( проверено на 3 амперметрах) . Под нагрузкой сильно проваливает напряжение . Осциллографа нет и есть подозрение, что он вообще не запустился. Надо посмотреть , сколько жрет Nrf-ка. И сколько времени просыпается при включении питания. Может есть смысл выставлять на пине 1 , выходной ток включит транзистор и подаем питание на передатчик? Потом опять в сон. Для далласов с паразитным питанием не критично , а вот для DHT есть смысл (только включать напрямую к ноге ) .

[Alex]

Что помимо преобразователя и аккумулятора вы хотели бы видеть в сенсоре?

Моё видиние — кроме преобразователя и аккумулятора нужен контроллер (Pro Mini 3.3V 8 MHz 32 KB в вашем исполнении, но он должен свободно программироваться из Arduino IDE). Это база к которой можно подключать любые датчики и программировать как угодно.

Можно делать специализированные датчики (температура, контакт и т. д.) и можно универсальные «заготовки» с пинами для подключения любых датчиков.

Надо посмотреть , сколько жрет Nrf-ка. И сколько времени просыпается при включении питания.

Нисколько времени она не просыпается практически мгновенно (если правильно усыпить).

Может есть смысл выставлять на пине 1 , выходной ток включит транзистор и подаем питание на передатчик?

Всё уже придумано до вас. У меня так и сделано — nRF-ка питается от пина (без транзистора) и ничего не потребляет в режиме сна контроллера.

[kalina]

но он должен свободно программироваться из Arduino IDE

Так и планируется, только необходимо будет использовать преобразователь USB-UART с выведенным сигналом DTR!!! (в первой версии гейта я на этом попался...).

Можно делать специализированные датчики (температура, контакт и т. д.) и можно универсальные «заготовки» с пинами для подключения любых датчиков.

Если вам не трудно, расскажите более подробней, с указанием микросхем (т.е. поделитесь вашим опытом работы с конкретными датчиками).

Вопрос с защитой аккумулятора от полного разряда остаётся открытым (а ещё лучше, не давать падать напряжению ниже 3,2В).

[Alex]

Так и планируется, только необходимо будет использовать преобразователь USB-UART с выведенным сигналом DTR!!!

DTR это не проблема. Ещё я бы рекомендовал проконсультироваться со специалистами по mySensors в плане совместимости с их технологией.

Если вам не трудно, расскажите более подробней, с указанием микросхем (т.е. поделитесь вашим опытом работы с конкретными датчиками).

На данный момент успешные эксперименты проведены с контактными датчиками (обычный геркон), датчиком температуры (DS18B20) и датчиком протечки (на основе стандартного ардуиновского датчика дождя на компараторе).

Эта система хороша тем, что основа — стандартная Ардуина и можно стандартным образом подключать любые датчики (только выбирай пины — и всё).

Ещё датчики можно (и на мой взгляд, нужно) подключать не к питанию, а к пинам и управлять их включением и потреблением (до 0 мкА) в режиме сна. Естественно в рамках нагрузочной способности пина.

[kalina]

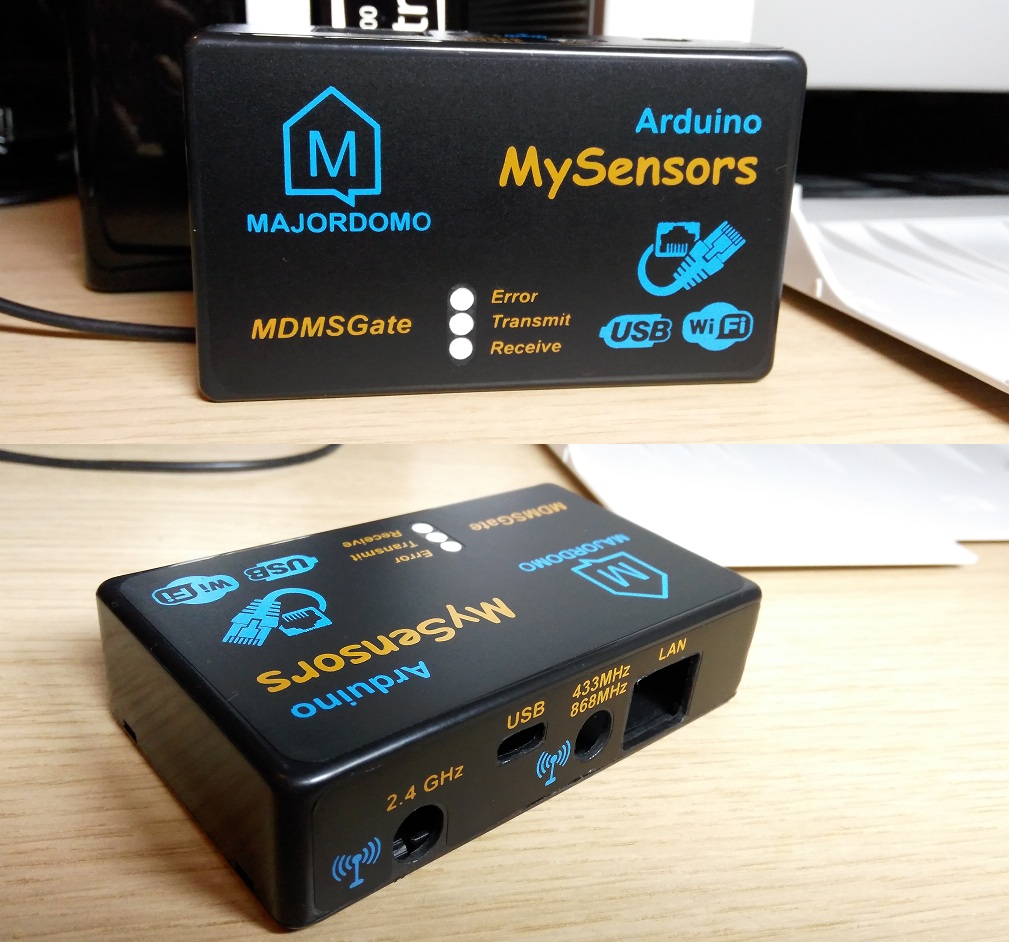

Сегодня закончил разработку нового дизайна для корпуса MDMSGate, вот что получилось:


Недели через две, когда спаю и запущу гейт второй версии, создам отдельный топик, а пока буду отписываться здесь...

[ivannag]

Если на моих датчиках будет одно включение в сутки, то даже страшно подумать, сколько они проработают.

А что если ко всему еще и ардуинку модернизировать? или это у Вас уже сделано? особой производительности от сенсоров вроде никто не ожидает...

[Alex]

Сегодня закончил разработку нового дизайна для корпуса MDMSGate, вот что получилось

Позволю себе немного покритиковать (если что не обращайте внимания на моё ворчание). Получилось аляповато и как-то «колхозно». Я бы посоветовал за образец взять оформление «фирменных» роутеров.

Рекомендации: уменьшить размер шрифта и логотипов, отказаться от наклонного начертания, один из цветов сделать светло-серым, шрифт взять более традиционный.

И вопрос: как вы наносили надписи на корпус?

А что если ко всему еще и ардуинку модернизировать? или это у Вас уже сделано? особой производительности от сенсоров вроде никто не ожидает...

В моём случае удалены светодиоды и регулятор напряжения. Можно ещё снизить частоту работы ниже 8 МГц, но я не вижу в этом особого смысла.

[olehs]

В моём случае удалены светодиоды и регулятор напряжения. Можно ещё снизить частоту работы ниже 8 МГц, но я не вижу в этом особого смысла.

Дело в том, что на 1МГц минимальное напряжение, на котором микропроцессор способен стабильно работать, снижается до 1.8В. Кроме того, значительно уменьшается потребление, что в сумме дает отличный выигрыш при питании от двух АА напрямую.
Если не ошибаюсь, в той или соседней статье автор рассчитывал, что датчик дверей, работающий по прерыванию, проживет лет 10.
