[Пример] Датчик Окна/Двери (батарейка)

[Ivan]

Датчик Окна/Двери (батарейка)
Может применяться для контроля открытия двери и датчика вибрации. Также можно контролировать 2 датчика открытия. Контролировать 2 кнопки

Сделан на основании примера http://www.mysensors.org/build/binary

2 датчика
Подключать можно только к ножкам с обработкой прерывания во сне.
Для MSMD, Arduino Pro mini, Arduino Nano - это 2, 3 ножка

Считывание напряжение батареи и температуры
Считывание напряжение батареи (через внутренний осциллятор)
Считывание температуры (Температура процессора)
Чтобы измерения были точнее, нужно произвести калибровку, переменных tGain - множитель, tOffset - Смещение
Если хотите чтобы напряжение передавалось в % и через системное сообщение sendBatteryLevel, нужно раскомментировать #define SYSBAT и поправить MIN_V, MAX_V уровень напряжения батареи. (Не рекомендую использовать этот метод, по причине не информативности и проблемы подстройки)

Сброс настроек
Если при включении, на пин A0 подать напряжение VCC, произойдёт сброс адреса устройства, после чего оно запросит у гейта новый адрес

Данные которые передаются на гейт

• [3] V_TRIPPED - Датчик открытия 1
• [4] V_TRIPPED - Датчик открытия 2 (Либо датчик вибрации)
• [254] V_TEMP - Температура устройства
• [254] V_VOLTAGE - Напряжение источника питания

Алгоритм работы

• Отключение ненужных систем процессора, для экономии батареи. ADC, analog comparator
• Проверка сброса
• Проверка и запуск NRF24
• Презентация ноды и датчиков
• Настройка прерываний
• СОН
• При срабатывании прерывания передача данных гейту
• Если данные не переданны, передавать в следующий раз при просыпании (Уменьшать время сна)
• СОН

Схемы подключения датчиков
Подключается на пин считывания, и на землю

Магнитный датчик http://ru.aliexpress.com/af/Wired-Door- ... tic+Switch
Датчик вибрации http://ru.aliexpress.com/af/Tilt-Vibrat ... ion+Sensor

Данный датчик можно приобрести. Смотрите раздел http://majordomo.smartliving.ru/forum/v ... =15&t=2219

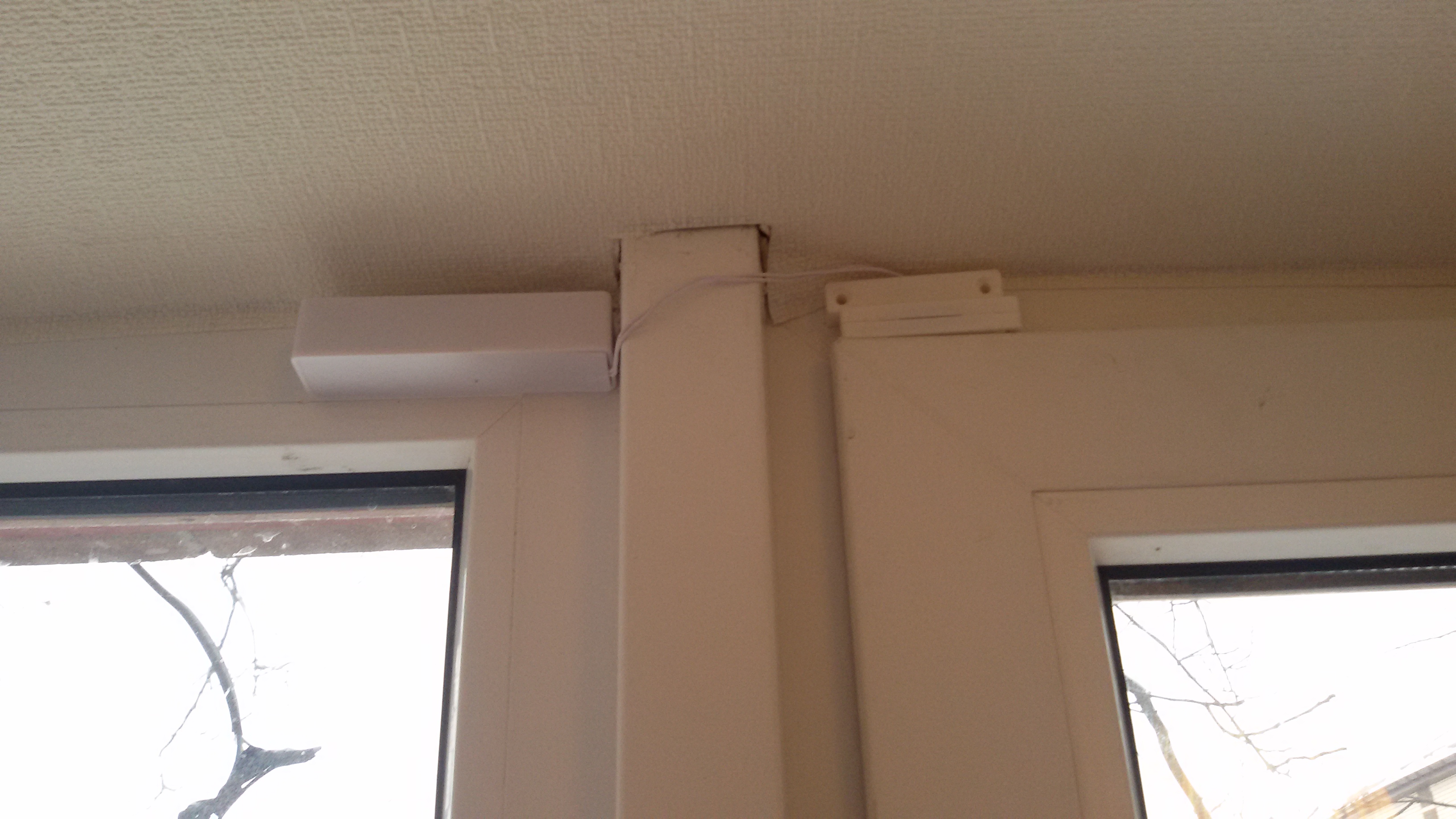

Примеры

СпойлерПоказать


[lanket]

Красивый код. Сразу видно мастер.
Подчеркнул для себя много полезных идей по правильному подходу к программированию. Вроде как простая задачка на первый взгляд 2 кнопки обработать.
Спасибо.

Вопрос: для "кнопок" есть же библиотека Bounce2.h для исключения эффекта дребезга контактов.

Не боитесь этого эффекта?

Отправлено с моего HM NOTE 1LTEW через Tapatalk

[Ivan]

В прерывании совтовый debounce не будет работать.

Там стоит задержка 10мс перед обработкой. Если не хватает, то рекомендую кондёр с резистором

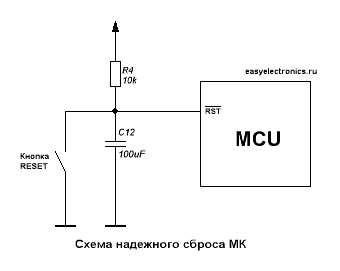

Схема для ресета. Но она же идёт для любой кнопки
