Делюсь: Блок 16 канального реле + 6 силовых

[lanket]

По сути копия примера из библиотеки решений с сайта MySensors.org
Ардуинка Mega 2560 так как нужно было много GPIO
Удобен код тем что задаешь кол-во каналов реле и с какого вывода начинается подключенные реле.

Предостережение: у Mega2560 есть выход 3.3в на котором почему то радиомодуль сильно глючит, проверенно на 2х штуках.

Что делает:

• Управляет 22 выводами в дискретном режиме (Вкл/Выкл)
  Блок на 16 релеПоказать



  12V-16-Channel-Relay-Module-Interface-Board-For-Arduino-PIC-ARM-DSP-PLC-With-Optocoupler-Protection.jpg (128.42 КБ) 4201 просмотр

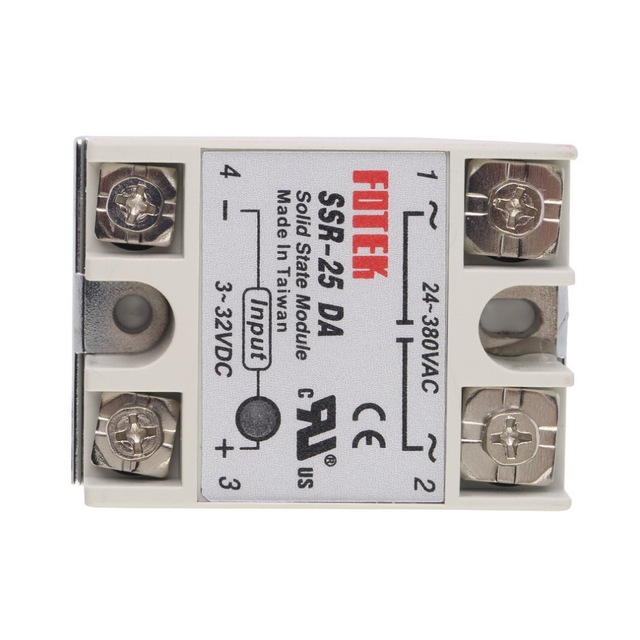

  6 силовое релеПоказать



  Новые-твердотельные-реле-SSR-25DA-25A-фактически-3-32-В-DC-в-24-380-В-AC.jpg_640x640.jpg (72.22 КБ) 4201 просмотр

Что буду доделывать:

• Этот блок у меня в подвале поэтому добавлю туда еще много разных датчиков влажности, несколько шт. температуры, протечки
  Когда добавлю датчик опубликую отдельным кодом малоли кому только исполнитель нужен

КодПоказать

Код: Выделить всё

#include <MySigningNone.h>
#include <MyTransportNRF24.h>
//#include <MyTransportRFM69.h>
#include <MyHwATMega328.h>
#include <MySensor.h>
#include <SPI.h>

#define RELAY_1 22  // Arduino Digital I/O pin number for first relay (second on pin+1 etc)
#define NUMBER_OF_RELAYS 22 // Total number of attached relays
#define RELAY_ON 1  // GPIO value to write to turn on attached relay
#define RELAY_OFF 0 // GPIO value to write to turn off attached relay

MyTransportNRF24 radio(RF24_CE_PIN, RF24_CS_PIN, RF24_PA_MAX);
//MyTransportNRF24 radio(RF24_CE_PIN, RF24_CS_PIN, RF24_PA_LEVEL_GW);
//MyTransportRFM69 radio;
// Message signing driver (none default)
// MySigningNone signer;
// Select AtMega328 hardware profile
MyHwATMega328 hw;
// Construct MySensors library
MySensor gw(radio, hw);

void setup()
{
  // Initialize library and add callback for incoming messages
  gw.begin(incomingMessage, AUTO, true);
  // Send the sketch version information to the gateway and Controller
  gw.sendSketchInfo("RelaySitok", "1.3");

  // Fetch relay status
  for (int sensor=1, pin=RELAY_1; sensor<=NUMBER_OF_RELAYS;sensor++, pin++) {
    // Register all sensors to gw (they will be created as child devices)
    gw.present(sensor, S_LIGHT);
    // Then set relay pins in output mode
    pinMode(pin, OUTPUT);
    // Set relay to last known state (using eeprom storage)
    digitalWrite(pin, gw.loadState(sensor)?RELAY_ON:RELAY_OFF);
  }
  Serial.println("Setup complite");
}


void loop()
{
  // Alway process incoming messages whenever possible
  gw.process();
  //Serial.println("loop");

}

void incomingMessage(const MyMessage &message) {
  Serial.println("Incomung");
  // We only expect one type of message from controller. But we better check anyway.
  if (message.type==V_LIGHT) {
     // Change relay state
     digitalWrite(message.sensor-1+RELAY_1, message.getBool()?RELAY_ON:RELAY_OFF);
     // Store state in eeprom
     gw.saveState(message.sensor, message.getBool());
     Serial.print("Incoming change for sensor:");
     Serial.print(message.sensor);
     Serial.print(", New status: ");
     Serial.println(message.getBool());
   }
}
