D9MG корпус для AMS

[ser009]

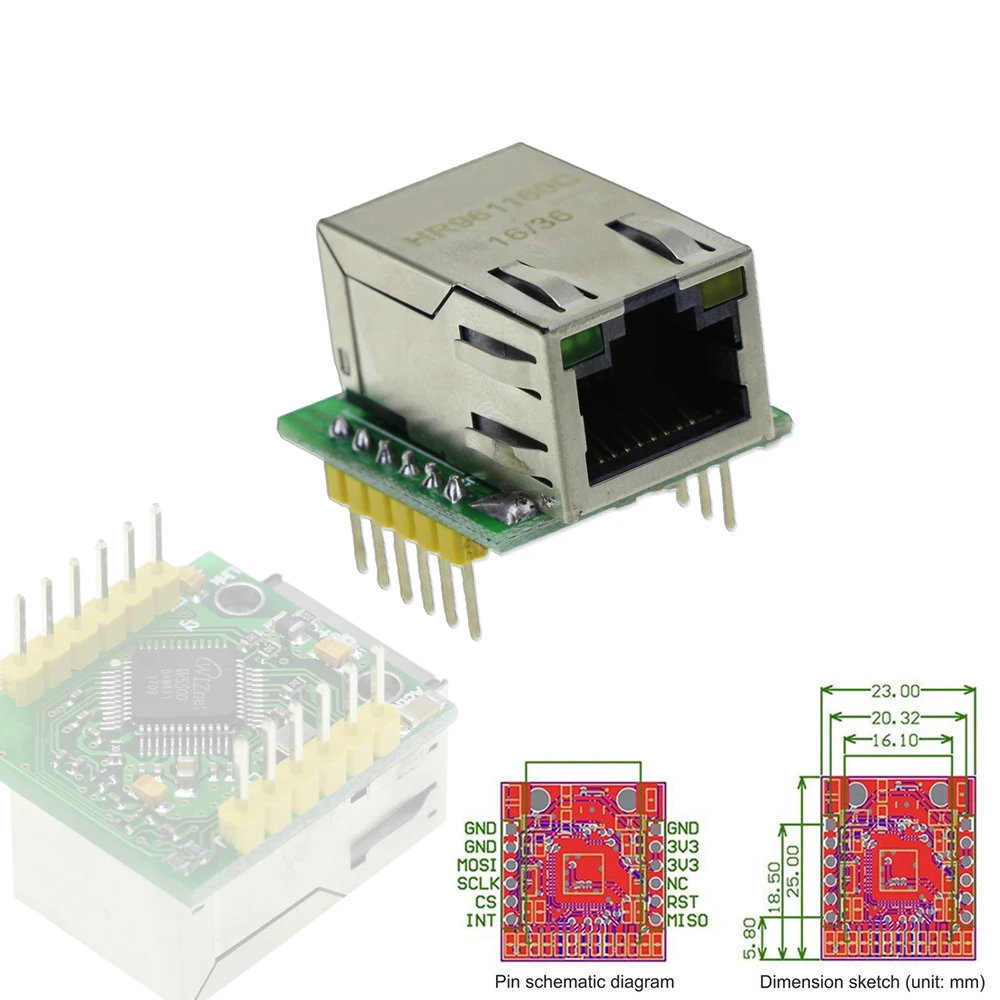

Если планируете использовать W5500 может этот модуль взять
https://ru.aliexpress.com/item/W5500-TC ... cf39ba89-4

СпойлерПоказать

[serghei]

https://robotdyn.com/mega-2560-pro-embe ... -16au.html

Правильные разъёмы Такие, но не предусматривают наращивание вверх.

[serghei]

Если планируете использовать W5500 может этот модуль взять

Надо бы прежде потестировать на совместимость. Alex не смог завести двухэтажный первых поколений.

[ser009]

Добавил папочку модули. Тут буду модули которые будем применять

[serghei]

Да , карт ридер такой.Вот где бы его еще купить ? Добавь ссылку на архив в шапку.

[ser009]

Да , карт ридер такой.Вот где бы его еще купить ? Добавь ссылку на архив в шапку.

https://ru.aliexpress.com/item/TF-Micro ... 3d0ccab-0
Цена копейки

[serghei]

Еще принципиальный момент. Куда выводить Етернет разъем. На верхнюю крышку или в подвал вдоль материнки.
Если корпус ставить в электро щиток , то хочется всё спрятать под крышку. А для удобства коммутации и в профф. оборудовании ставят сверху.

СпойлерПоказать


[ser009]

Если планируете использовать W5500 может этот модуль взять

Надо бы прежде протестировать на совместимость. Alex не смог завести двухэтажный первых поколений.

W5500 работает с АМС или ещё нет?

[serghei]

Вариант от RobotDyn работает идеально с 5-ти вольтовой Мегой. ( как на фото в личке). Версия 017.

СпойлерПоказать

• AMS_017_2 (0.17) started...
  Module Hardware...
  Controller: Arduino Mega
  Total memory: 8192
  Free memory: 2327 (28%)
  Network adapter: Ethernet Shield 2
  ============
  Module EEPROM...
  Name: AMS_017_2
  Address: 128
  ============
  Module Ethernet...
  MAC: 0 2A F5 12 67 37
  IP: 192.168.2.39
  ============
  Module SD...
  SD init... OK
  index.htm... found
  Check.
  Files: 16
  Size: 48496047
  ============
  Module SD Info...
  SD type: SDHC
  Filesystem: FAT32
  Cluster: -32768
  SD size: 7738 MB
  Found files:
  WORKER~1.GZ 2017-10-30 11:43:32 50024
  ---------------------------------------------------------------------
  MODE-J~1.GZ 2017-10-30 11:43:32 6315
  _DASH1.HTM 2018-07-19 19:29:04 5073
  ============
  Module SD Files... started
  Module NTP...
  Local port: 123
  ============
  Module Time...
  NTP sync...
  Transmit NTP request (88.147.254.235:123) Receive NTP response
  ============
  2018-11-11 13:38:10 Module Server... started
  2018-11-11 13:38:10 Module Upload... started
  2018-11-11 13:38:10 Module Send...
  2018-11-11 13:38:10 ============
  2018-11-11 13:38:10 Module MajorDoMo...
  2018-11-11 13:38:10 Connect to MajorDoMo... OK
  2018-11-11 13:38:10 ============
  2018-11-11 13:38:10 Module Contacts... started
  2018-11-11 13:38:10 Module PIR... started
  2018-11-11 13:38:15 Module Electro... started
  2018-11-11 13:38:15 Module Keys... started
  2018-11-11 13:38:15 Module Ping... started
  2018-11-11 13:38:15 Module Abstract... started
  2018-11-11 13:38:15 GLOBAL Init DONE (19s)

  2018-11-11 13:38:15 AMS WORK 2293 (28%)
  2018-11-11 13:38:15 cont1: Open
  2018-11-11 13:38:15 Host 192.168.2.108 GET /objects/?object=cont1&op=m&m=update&v=1
  2018-11-11 13:38:15 cont2: Norm

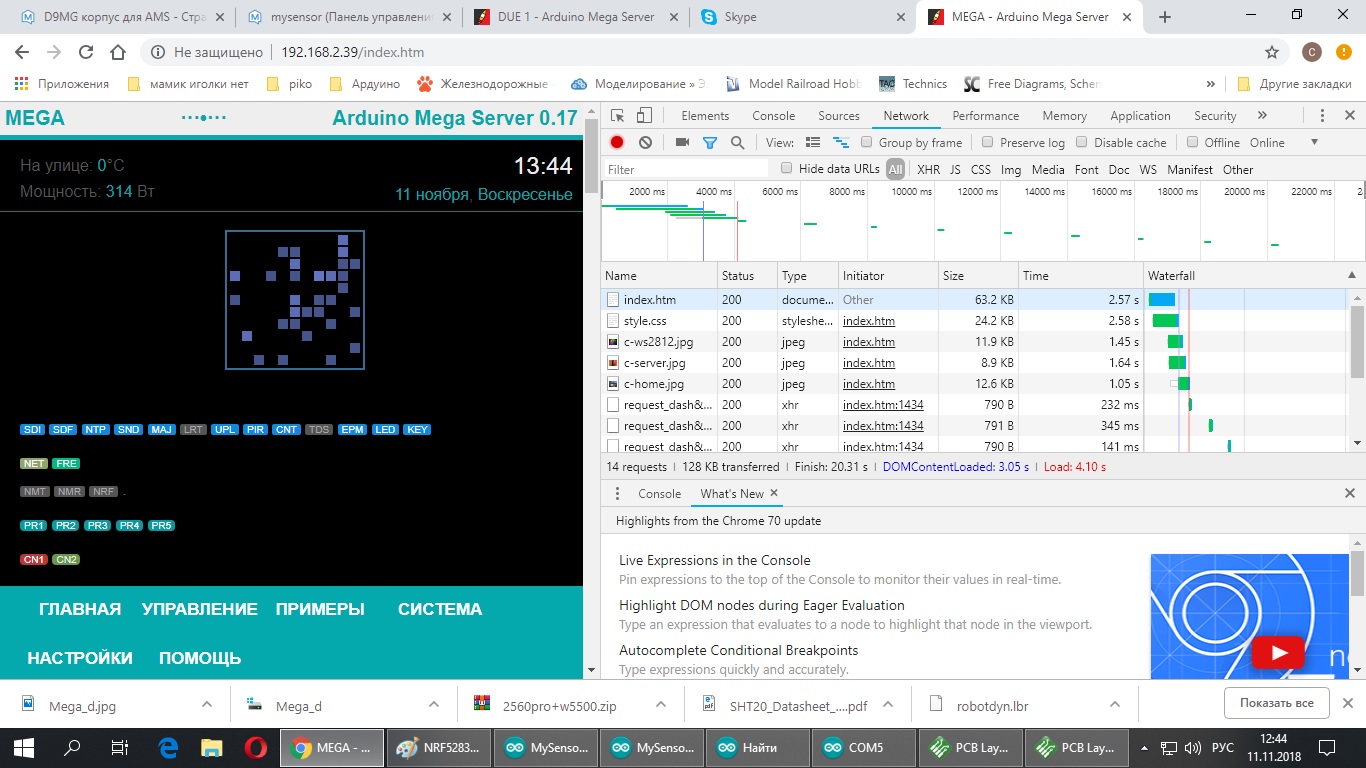

Только надо подправить некоторые страницы. А скорость супер.

СпойлерПоказать


Нагрузка выросла , так как криво экран прицепил ((

[alexsis_76]

скорость супер.

да скорость действительно супер
мега2560 крайне неудачный выбор для W5500
