Контроллер MegaD-328 (Аналог)

Сообщение Михаил_Калуга » Чт апр 18, 2019 3:50 am

Контроллер MegaD-328 (Аналог). По функционалу полностью соответствует оригиналу. Отличие от оригинала. Оригинал выполнен в виде 2 блоков (блок контроллера и блок входов/выходов). Здесь два блока объединены в один.
Контроллер универсальный, программируемый через WEB под конкретные задачи. Может выполнять программу в автономном режиме.

В контроллере 16 портов. Из них:
- 2 порта только АЦП,

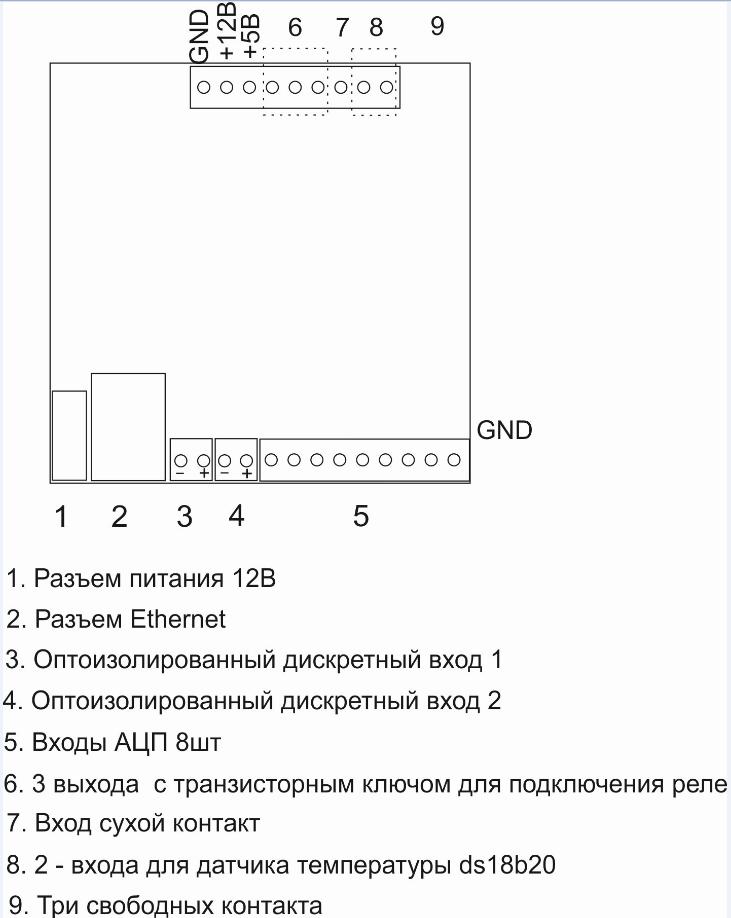

- 14 универсальных портов. Могут быть настроены через web интерфейс на вход или выход. При настройке порта на выход он может работать в режиме SW - обычный ключ (ВКЛ, ВЫКЛ), или PWM - ШИМ (широтно-импульсная модуляция 3 порта), а также на подключение цифрового датчика (поддерживаются датчики температуры DS18B20 и температуры/влажности DHT22/AM2302/AM2303). 6 портов из 14 могут быть сконфигурированы как АЦП. В данном железе сконфигурированы следующим образом.
6 портов АЦП можно изменить на любую конфигурацию не внося изменений в схему.

Пример настройки термостата.
Немного информации по интеграции MegaD в MajorDoMo
viewtopic.php?f=14&t=1832
https://ab-log.ru/forum/viewtopic.php?f=1&t=1328

Простейшие варианты где используется.
1. Мониторинг серверного шкафа на улице (контроль сетевого напряжения, контроль напряжения после бесперебойника, контроль напряжения АКБ, 2 программируемых термостата -вентилятор и обогрев АКБ, учет электроэнергии, контроль открытия дверцы.
2. Управление птичником. Плавное включение выкл. света, контроль воды, корма, 2 программируемых термостата подогрев, проветривание, контроль напряжения, управление исполнительными механизмами.
3. Автоматизация теплицы. Влажность, температура, подогрев, проветривание, подсветка, полив, открытие форточек.

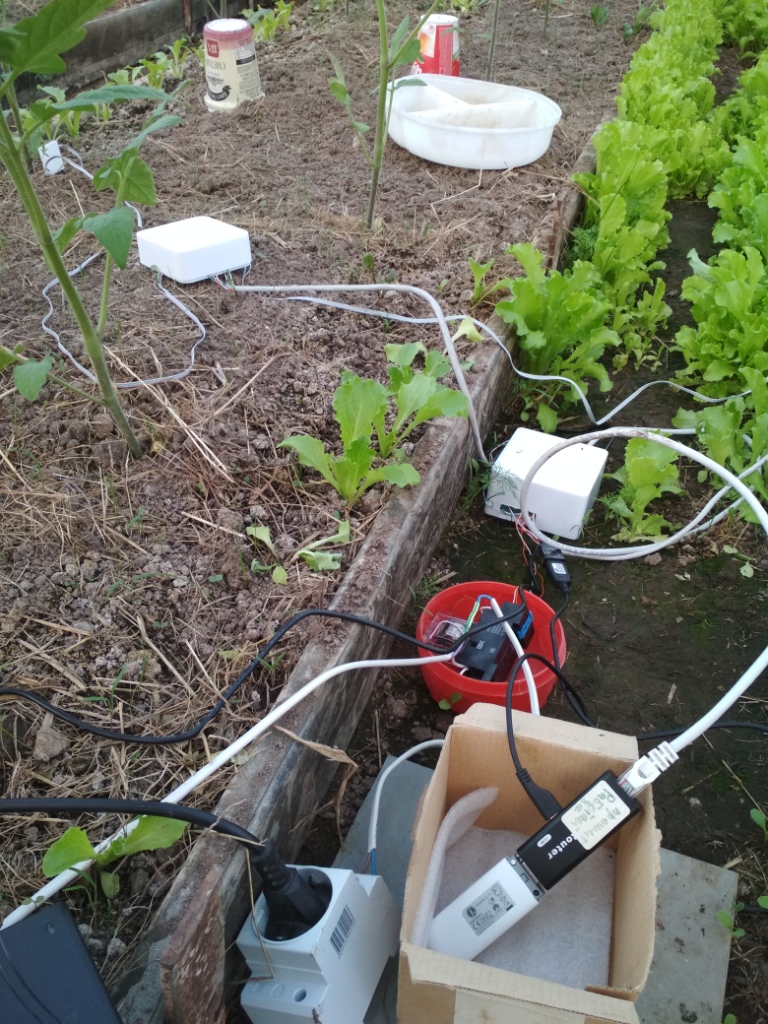

Практический пример экспресс развертывания для обогрева теплицы:
Подключалось быстро тк температура опускалась на глазах.
Подключен обогреватель ветерок

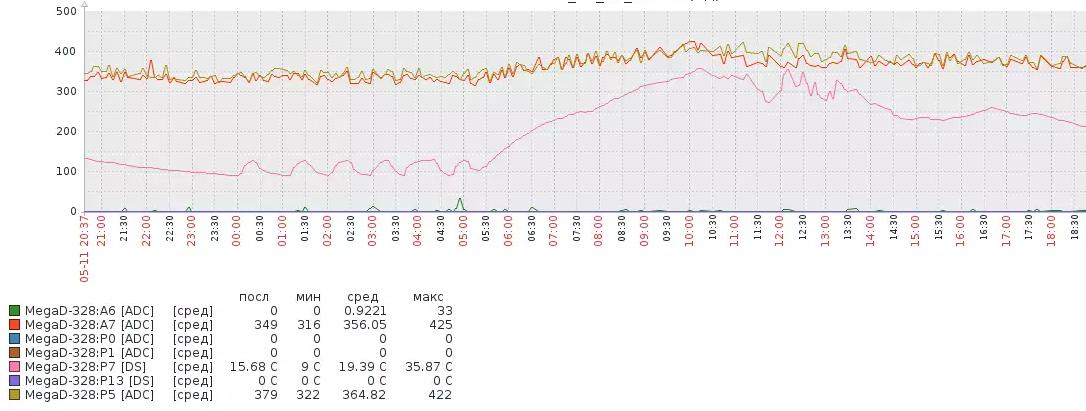

При температуре в теплице ниже 9гр включается обогреватель. При достижении 13гр выключается обогреватель. 11 мая
за 14 дней
4. Уход за комнатными цветами и тд
Варианты крепления: на поверхность или Din рейку. Нахожусь в Калуге. Возможна отправка в другие города.
Цена 3000 руб.
Последний раз редактировалось Михаил_Калуга Вт май 21, 2019 7:42 am, всего редактировалось 5 раз.
directman66
Сообщения: 2424
Зарегистрирован: Пн дек 26, 2016 9:51 am
Откуда: Екатеринбург
Благодарил (а): 344 раза
Поблагодарили: 503 раза
Контактная информация:

Re: Контроллер MegaD-328 (Аналог)

Сообщение directman66 » Пт апр 19, 2019 12:28 am

Вход цифровые/аналоговые? Выходы ? Просьба предоставить дополнительные сведения.
Если вам помогло данное сообщение, не поленитесь нажать кнопку "спасибо".
CONNECT | Оборудование | Блог | Дополнения | Email | Telegram | +79122962262 WhatsApp
Михаил_Калуга
Сообщения: 41
Зарегистрирован: Чт дек 03, 2015 4:19 pm
Откуда: Калуга
Благодарил (а): 7 раз
Поблагодарили: 0

Re: Контроллер MegaD-328 (Аналог)

Сообщение Михаил_Калуга » Сб апр 20, 2019 9:18 am

Добавил в общее описание.
Аватара пользователя
Strangeman
Сообщения: 166
Зарегистрирован: Ср янв 16, 2013 6:35 pm
Откуда: Золотарево
Благодарил (а): 78 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Контроллер MegaD-328 (Аналог)

Сообщение Strangeman » Сб апр 20, 2019 7:42 pm

На фото не видно. Питание аналоговой части фильтрованное?
Какое максимальное напряжение питания?
Контроллер питается от 5В?
Михаил_Калуга
Сообщения: 41
Зарегистрирован: Чт дек 03, 2015 4:19 pm
Откуда: Калуга
Благодарил (а): 7 раз
Поблагодарили: 0

Re: Контроллер MegaD-328 (Аналог)

Сообщение Михаил_Калуга » Сб апр 20, 2019 10:57 pm

Питание аналоговой части фильтрованное.
Диапазон напряжений питания от 6 до 28 В. У меня работает от блока питания на 12В , тк используются 12В реле.
5В стабилизатор напряжения на плате позволяет подключать нагрузку до 1,5А. У меня используется для подключения роутера и модема.
Добавил в общее описание пример настройки термостата.
directman66
Сообщения: 2424
Зарегистрирован: Пн дек 26, 2016 9:51 am
Откуда: Екатеринбург
Благодарил (а): 344 раза
Поблагодарили: 503 раза
Контактная информация:

Re: Контроллер MegaD-328 (Аналог)

Сообщение directman66 » Пн апр 22, 2019 7:41 am

Чтобы использовать устройство в качестве ПЛК управления светом, требуется исполнительный модуль как у ab-log?
Если вам помогло данное сообщение, не поленитесь нажать кнопку "спасибо".
CONNECT | Оборудование | Блог | Дополнения | Email | Telegram | +79122962262 WhatsApp
Aven
Сообщения: 414
Зарегистрирован: Сб мар 12, 2016 6:33 pm
Откуда: Ухта, Россия
Благодарил (а): 1 раз
Поблагодарили: 84 раза

Re: Контроллер MegaD-328 (Аналог)

Сообщение Aven » Пн апр 22, 2019 10:41 am

directman66 писал(а):
Пн апр 22, 2019 7:41 am
Чтобы использовать устройство в качестве ПЛК управления светом, требуется исполнительный модуль как у ab-log?
Только промежуточное реле и датчик температуры
Аватара пользователя
Strangeman
Сообщения: 166
Зарегистрирован: Ср янв 16, 2013 6:35 pm
Откуда: Золотарево
Благодарил (а): 78 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Контроллер MegaD-328 (Аналог)

Сообщение Strangeman » Пн апр 22, 2019 5:46 pm

Михаил_Калуга писал(а):
Сб апр 20, 2019 10:57 pm
Питание аналоговой части фильтрованное.
Диапазон напряжений питания от 6 до 28 В. У меня работает от блока питания на 12В , тк используются 12В реле.
5В стабилизатор напряжения на плате позволяет подключать нагрузку до 1,5А. У меня используется для подключения роутера и модема.
Добавил в общее описание пример настройки термостата.
Еще несколько вопросов.
Питание 28В предел? 32 уже недопустимо?
Возможно ли снизить напряжение питания контроллера до 3,3В?
Ну и цена, как мне кажется, великовата. Насколько я понял, от оригинала изделие отличается только тем, что двухрядный соединитель заменен клеммниками, верно? MegaD-2561 стоит немного дороже - 3740 руб. но там ресурсов намного больше.
Aven
Сообщения: 414
Зарегистрирован: Сб мар 12, 2016 6:33 pm
Откуда: Ухта, Россия
Благодарил (а): 1 раз
Поблагодарили: 84 раза

Re: Контроллер MegaD-328 (Аналог)

Сообщение Aven » Пн апр 22, 2019 8:36 pm

Изменений поболее все же вижу. Опторазвязка и транзисторные выходы, входной преобразователь...
Печалит, что на развитие прошивки для 328 забили, может действительно стоило бы использовать 2560 проц
Аватара пользователя
Strangeman
Сообщения: 166
Зарегистрирован: Ср янв 16, 2013 6:35 pm
Откуда: Золотарево
Благодарил (а): 78 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Контроллер MegaD-328 (Аналог)

Сообщение Strangeman » Вт апр 23, 2019 10:06 pm

Aven писал(а):
Пн апр 22, 2019 8:36 pm
Изменений поболее все же вижу. Опторазвязка и транзисторные выходы, входной преобразователь...
Печалит, что на развитие прошивки для 328 забили, может действительно стоило бы использовать 2560 проц
Опторазвязка двух входов и 3 транзисторных ключа. Вы всерьез считаете это существенным?
Входной преобразователь - это источник питания? Если да - я использую для этих целей платки с Али по 30 с небольшим рублей.
