Всем доброго времени суток!
В очередной раз хочу поделиться результатом своей работы. На этот раз я решил подытожить проделанную работу в части своих разработок,

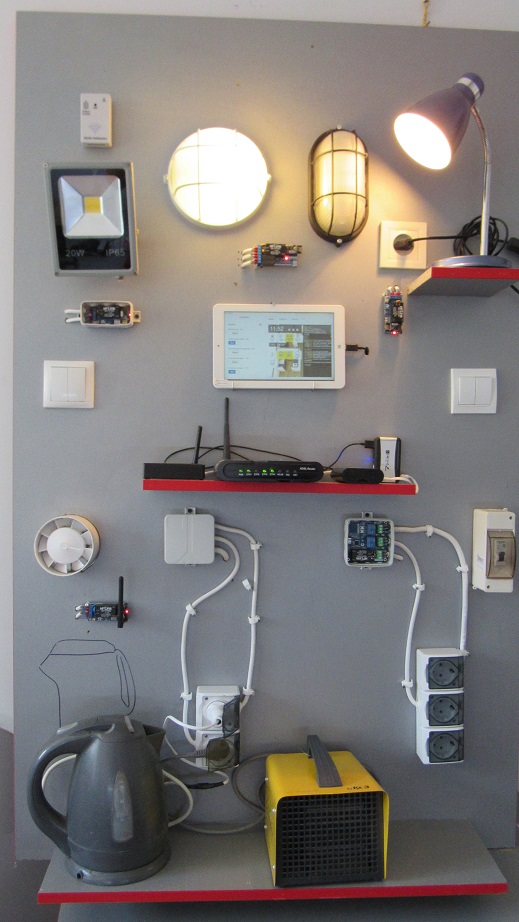

в результате чего родился вот такой вот демонстрационный стенд (испытательный полигон). При старте работы я задавался целью собрать данный стенд,
как говорится, "на коленках" из того что было (или того что пожертвовали), но получилось немного лучше)).
Основные задачи, которые стоят перед данным стендом – это:
• разработка/отладка програмного обеспечения MDMS устройств;
• получение навыков работы с/изучение MajorDomo;
• оценка стабильности работы системы в целом;
• демонстрация возможностей домашней автоматизации.
На данном стенде представлены все разработанные на текущий момент устройства, а это:
• MDMSGate;
• MDMSNode Lighting
• MDMSNode Lighting X2;
• MDMSNode “Power”;
• MDMSensor “Multisensor”;
Не хватает только устройства для работы с выключателями – «кнопочной ноды», но это вопрос времени))

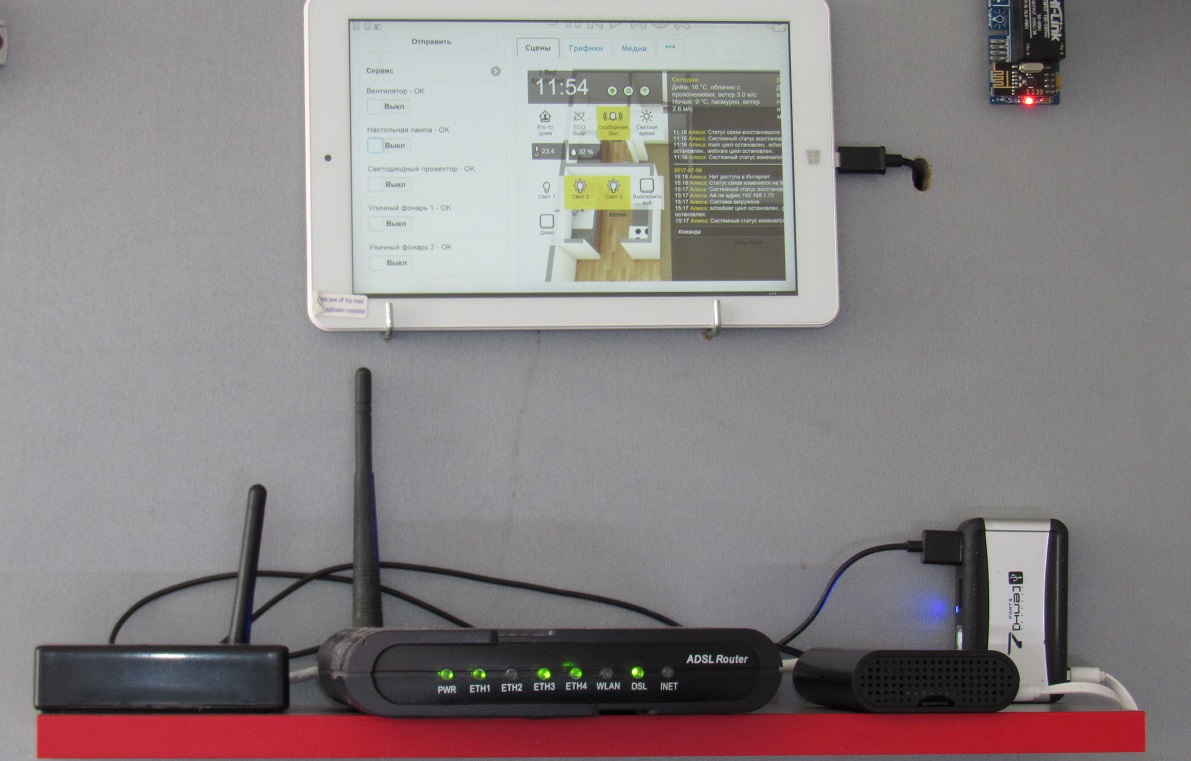

Пару слов об архитектуре стенда. В центре стенда установлены: Wi-Fi роутер, RPI3 (с установленным MajorDomo) и MDMSGate.
RPI3 и MDMSGate соединены между собой через роутер (Ethernet соединение), а питаються от активного USB HUBa.

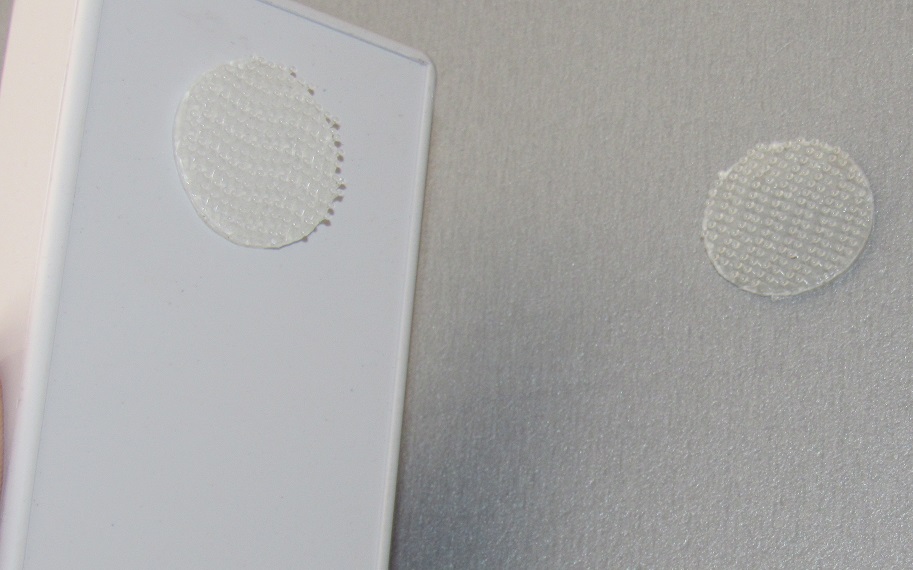

В верхней части стенда слева, над светодиодным прожектором, прикреплён (с помощью липучки) Multisensor.
Из Lighting-ов на стенде представлены 3 обычных и 1 двухканальный (Х2). Первый Lighting (установленный в корпус) управляет светодиодным
прожектором, второй настольной лампой, а третий (с внешней антенной) - вентилятором. Lighting Х2 управляет двумя уличными светильниками (установлены в центре стенда).

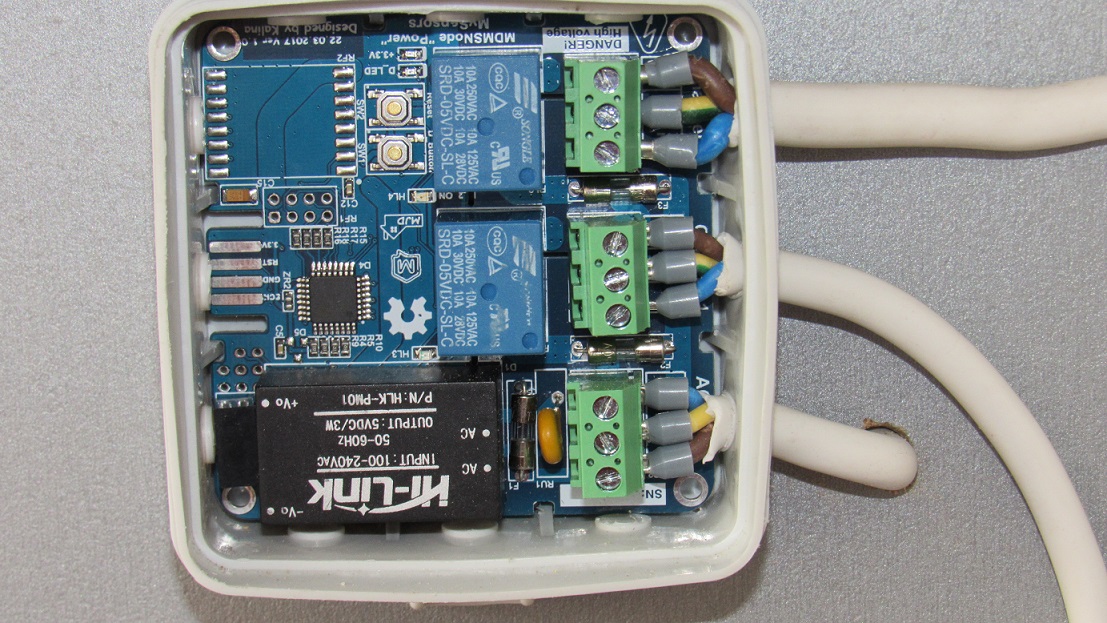

В нижней части стенда установлены два Power-a. Один подключен к блоку розеток и управляет электрочайником и калорифером,
а второй также подключён к блоку розеток, но предназначен для управления внешними устройствами (т.е. не установленными на данном стенде).
Стенд подключён к интернету и к сети 220В.
Для обеспечения графического интерфейса с MajorDomo я решил использовать планшет с установленным MajorDroid. Связь между планшетом и
RPI3 осуществляется через Wi-Fi. В ближайшее время планирую установить аудио колонки.

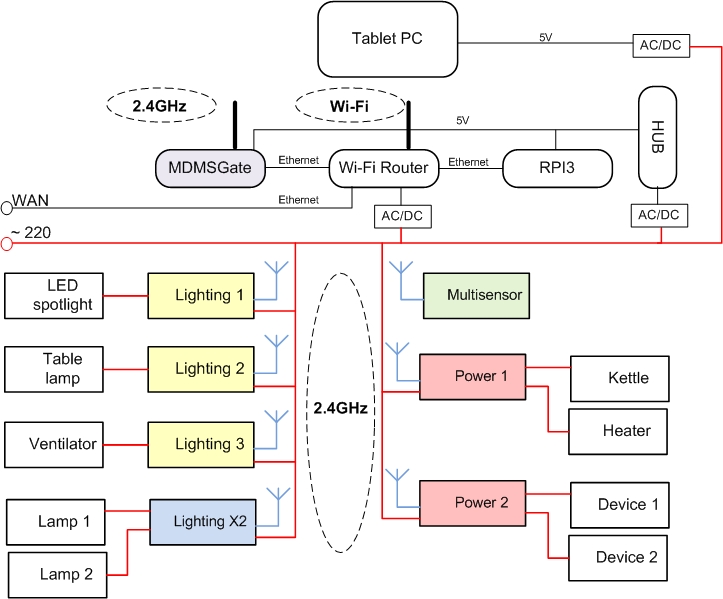

Ниже привожу структурную схему.
Хочу напомнить, что все устройства работают на базе стека от MySensors с радиомодулями NRF24L01 (частота 2.4ГГц). Также,
все устройства являются Arduino совместимыми, т.е. они построены на базе микроконтроллера atmega328p с зашитым загрузчиком DualOptiboot,
который поддерживает обновления по воздуху (ОТА). С устройствами можно работать напрямую из Arduino IDE, но для этого понадобится MDMSProgramming.
Все устройства были подключены к MajorDomo при помощи «простых устройств» (они действительно простые))) и модуля MySensors.
После обкатки данных устройств планируются новые разработки.
Продолжение следует...
Демонстрационный стенд MDMS устройств
-
- Сообщения: 180
- Зарегистрирован: Пн фев 22, 2016 11:01 pm
- Благодарил (а): 29 раз
- Поблагодарили: 90 раз
Демонстрационный стенд MDMS устройств
- За это сообщение автора kalina поблагодарили (всего 7):
- VoJak (Пн июл 10, 2017 8:21 pm) • lanket (Вт июл 11, 2017 6:46 am) • Ivan (Вт июл 11, 2017 8:59 am) • skysilver (Вт июл 11, 2017 10:47 am) • sergejey (Вт июл 11, 2017 11:22 am) • Denis_k (Вт июл 11, 2017 2:54 pm) • Alien (Ср июл 12, 2017 10:09 am)
- Рейтинг: 8.14%
Re: Демонстрационный стенд MDMS устройств
Классный стенд. Обкатка подразумевает проверку и отладку новых спаянных модулей или это чисто обкатка ПО на тех платах, которые уже установлены в стенд?
-
- Сообщения: 180
- Зарегистрирован: Пн фев 22, 2016 11:01 pm
- Благодарил (а): 29 раз
- Поблагодарили: 90 раз
Re: Демонстрационный стенд MDMS устройств
Отладка ПО на установленных устройствах. Обкатка новых спаянных устройств будет проходить на отдельном технологическом стенде.VoJak писал(а):Обкатка подразумевает проверку и отладку новых спаянных модулей или это чисто обкатка ПО на тех платах, которые уже установлены в стенд?
